AD9628BCPZ-105

AD9628BCPZ-105

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9628BCPZ-105  模数转换器, 12 bit, 105 MSPS, 单, 1.7 V, 1.9 V, LFCSP

模拟到数字转换器 12 位,2 通道,Analog Devices


得捷:
IC ADC 12BIT PIPELINED 64LFCSP


立创商城:
AD9628BCPZ-105


欧时:
Analog Devices AD9628BCPZ-105 双 12 位 ADC, 差分输入, SPI接口, 64引脚 LFCSP封装


贸泽:
模数转换器 - ADC 12Bit 105Msps Dual 1.8V


e络盟:
ANALOG DEVICES  AD9628BCPZ-105  模数转换器, 12 bit, 105 MSPS, 单, 1.7 V, 1.9 V, LFCSP


艾睿:
Dual Channel Dual ADC Pipelined 105Msps 12-bit Parallel/LVDS 64-Pin LFCSP EP Tray


Verical:
Dual Channel Dual ADC Pipelined 105Msps 12-bit Parallel/LVDS 64-Pin LFCSP EP Tray


Newark:
# ANALOG DEVICES  AD9628BCPZ-105  Analog to Digital Converter, 12 bit, 105 MSPS, Single, 1.7 V, 1.9 V, LFCSP


DeviceMart:
IC ADC DUAL 12BIT 64-LFCSP


AD9628BCPZ-105中文资料参数规格
技术参数

电源电压DC 1.70V min

供电电流 79 mA

通道数 2

针脚数 64

位数 12

耗散功率 269 mW

采样率 105 Msps

分辨率Bits 12.0

输入电容 5.00 pF

输入阻抗 7.50 kΩ

模数转换数ADC 2

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

输入通道数 2

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 64

封装 LFCSP-64

外形尺寸

长度 9 mm

宽度 8.75 mm

高度 0.95 mm

封装 LFCSP-64

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD9628BCPZ-105引脚图与封装图

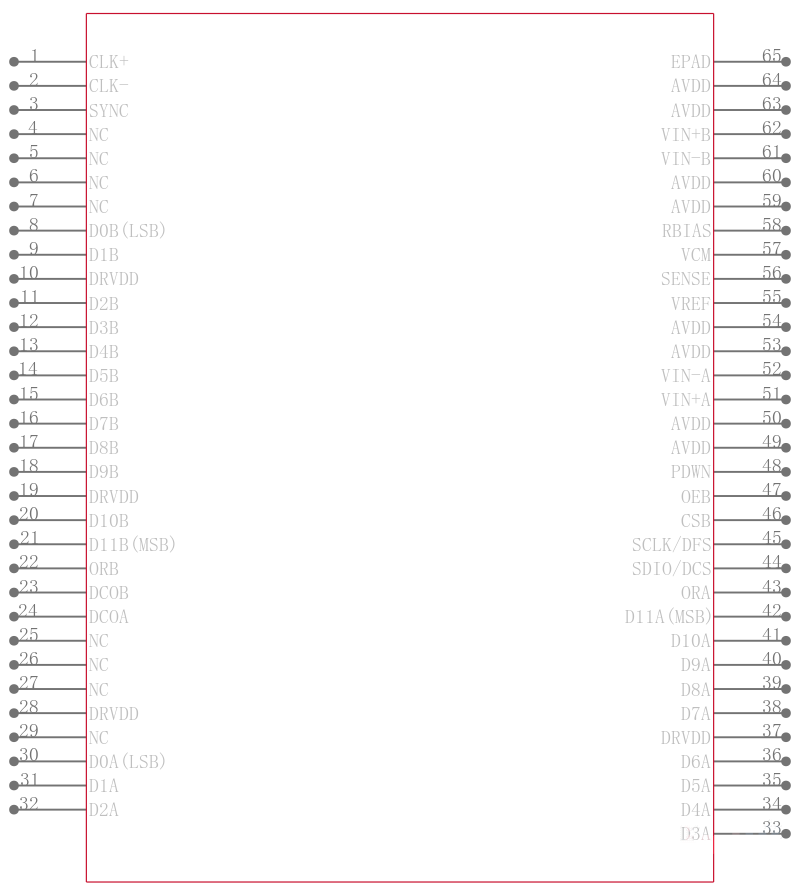

AD9628BCPZ-105引脚图

AD9628BCPZ-105引脚图

AD9628BCPZ-105封装图

AD9628BCPZ-105封装图

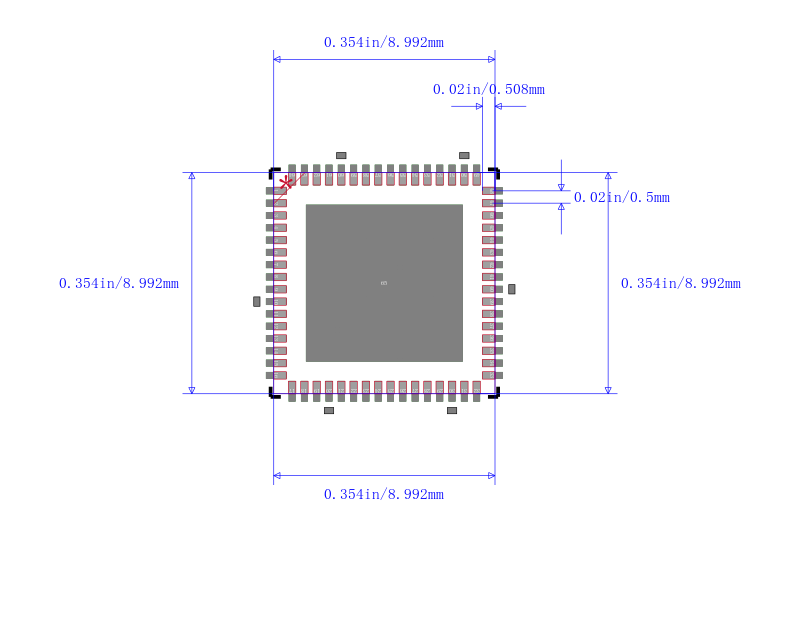

AD9628BCPZ-105封装焊盘图

AD9628BCPZ-105封装焊盘图

在线购买AD9628BCPZ-105
型号 制造商 描述 购买
AD9628BCPZ-105 ADI 亚德诺 ANALOG DEVICES  AD9628BCPZ-105  模数转换器, 12 bit, 105 MSPS, 单, 1.7 V, 1.9 V, LFCSP 搜索库存
替代型号AD9628BCPZ-105
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9628BCPZ-105

品牌: ADI 亚德诺

封装: LFCSP 64Pin 12Bit 1.7V

当前型号

ANALOG DEVICES  AD9628BCPZ-105  模数转换器, 12 bit, 105 MSPS, 单, 1.7 V, 1.9 V, LFCSP

当前型号

型号: AD9628BCPZRL7-105

品牌: 亚德诺

封装: LFCSP 64Pin

完全替代

12位,一百〇五分之一百二十五MSPS , 1.8 V双通道模拟数字转换器 12-Bit, 125/105 MSPS, 1.8 V Dual Analog-to-Digital Converter

AD9628BCPZ-105和AD9628BCPZRL7-105的区别
