AD7247JN

AD7247JN

数据手册.pdf
ADI(亚德诺) 主动器件

LC2MOS双12位DACPORT LC2MOS DUAL 12-BIT DACPORT

Look no further! The DAC converter from Analog Devices can help you easily obtain an analog signal from a digital one. This device"s digital interface is parallel. This device is based on R-2R architecture. It has a voltage output. This DAC has a resolution of 12bit. Its typical dual supply voltage is ±15 V, with a minimum of ±14.25 V and maximum of ±15.75 V. This DAC has a temperature range of -40 °C to 85 °C. This device comes in tube packaging. This device uses one or two power supplies.

AD7247JN中文资料参数规格
技术参数

输出接口数 2

通道数 2

位数 12

耗散功率 1000 mW

分辨率Bits 12.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

数模转换数DAC 2

电源电压Max 15 V

电源电压Min 12 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

海关信息

ECCN代码 EAR99

AD7247JN引脚图与封装图

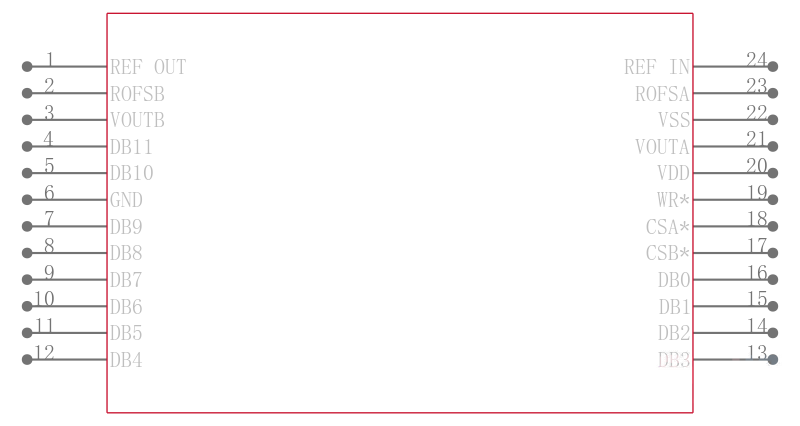

AD7247JN引脚图

AD7247JN引脚图

AD7247JN封装图

AD7247JN封装图

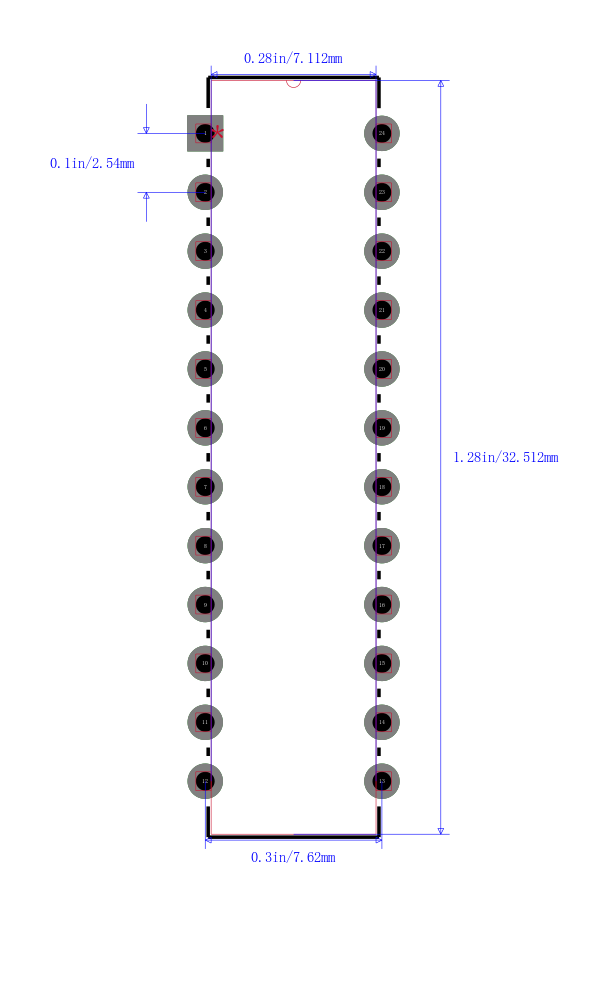

AD7247JN封装焊盘图

AD7247JN封装焊盘图

在线购买AD7247JN
型号 制造商 描述 购买
AD7247JN ADI 亚德诺 LC2MOS双12位DACPORT LC2MOS DUAL 12-BIT DACPORT 搜索库存
替代型号AD7247JN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7247JN

品牌： ADI 亚德诺

封装： PDIP-24 12Bit 24Pin 12.0Bit

当前型号

LC2MOS双12位DACPORT LC2MOS DUAL 12-BIT DACPORT

当前型号

型号： AD7247AAN

品牌： 亚德诺

封装： PDIP 12Bit 24Pin 12.0Bit

类似代替

LC2MOS双12位DACPORTs LC2MOS Dual 12-Bit DACPORTs

AD7247JN和AD7247AAN的区别

型号： AD7247KNZ

品牌： 亚德诺

封装： PDIP 12Bit 24Pin 12.0Bit

类似代替

IC,D/A CONVERTER,DUAL,12Bit,BICMOS,DIP,24Pin

AD7247JN和AD7247KNZ的区别

型号： AD7247ABN

品牌： 亚德诺

封装： PDIP 12Bit 24Pin 12.0Bit

类似代替

LC2MOS双12位DACPORTs LC2MOS Dual 12-Bit DACPORTs

AD7247JN和AD7247ABN的区别
