AD7891ASZ-1REEL

AD7891ASZ-1REEL

数据手册.pdf
ADI(亚德诺) 主动器件

Single ADC 454.5KSPS 12Bit Parallel/Serial 44Pin MQFP T/R

数据采集系统（DAS） 12 b 500k 串行，并联 44-MQFP（10x10）


得捷:
IC DAS 12BIT 500K 44MQFP


立创商城:
AD7891ASZ-1REEL


艾睿:
8-Channel Single ADC SAR 454.5ksps 12-bit Parallel/Serial 44-Pin MQFP T/R


安富利:
ADC Single 454.5ksps 12-bit Parallel/Serial 44-Pin MQFP T/R


Chip1Stop:
Single ADC 454.5ksps 12-bit Parallel/Serial 44-Pin MQFP T/R


Verical:
8-Channel Single ADC SAR 454.5ksps 12-bit Parallel/Serial 44-Pin MQFP T/R


AD7891ASZ-1REEL中文资料参数规格
技术参数

电路数 1

通道数 8

位数 12

耗散功率 82 mW

采样率 500 ksps

分辨率Bits 12.0

输入阻抗 9.00 GΩ

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 100 mW

输入通道数 8

电源电压 5 V

封装参数

安装方式 Surface Mount

引脚数 44

封装 QFP-44

外形尺寸

封装 QFP-44

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 No

海关信息

ECCN代码 EAR99

AD7891ASZ-1REEL引脚图与封装图
AD7891ASZ-1REEL引脚图

AD7891ASZ-1REEL引脚图

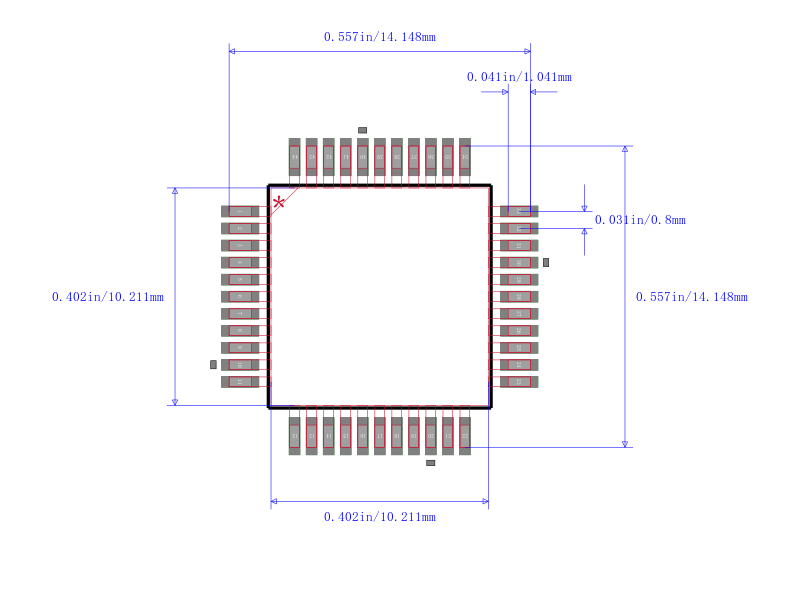

AD7891ASZ-1REEL封装图

AD7891ASZ-1REEL封装图

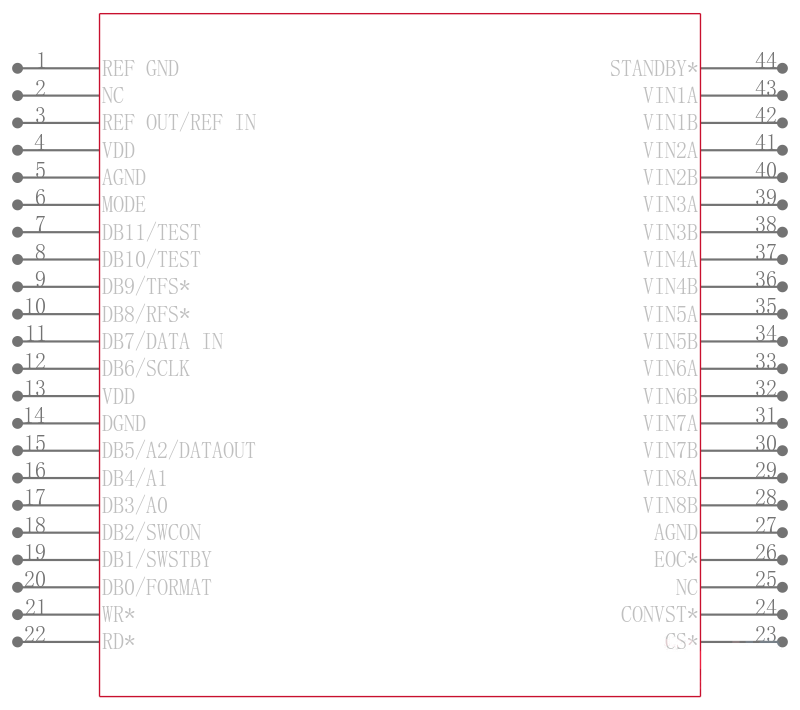

AD7891ASZ-1REEL电路图

AD7891ASZ-1REEL电路图

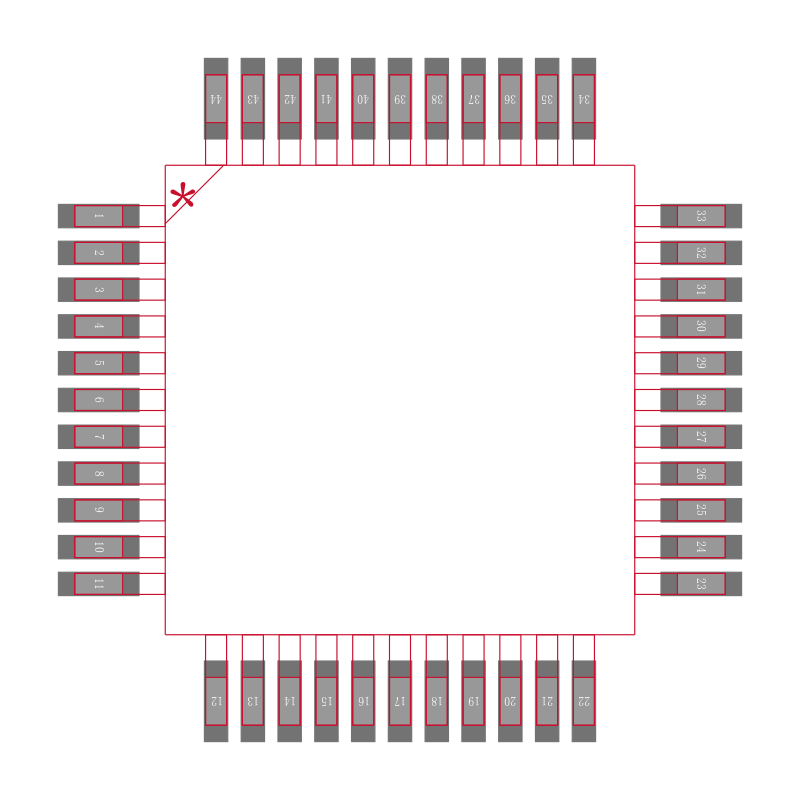

AD7891ASZ-1REEL封装焊盘图

AD7891ASZ-1REEL封装焊盘图

在线购买AD7891ASZ-1REEL
型号 制造商 描述 购买
AD7891ASZ-1REEL ADI 亚德诺 Single ADC 454.5KSPS 12Bit Parallel/Serial 44Pin MQFP T/R 搜索库存
替代型号AD7891ASZ-1REEL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7891ASZ-1REEL

品牌： ADI 亚德诺

封装： PLCC-44 44Pin 12Bit

当前型号

Single ADC 454.5KSPS 12Bit Parallel/Serial 44Pin MQFP T/R

当前型号

型号： AD7891ASZ-1

品牌： 亚德诺

封装： MQFP 44Pin 12Bit 4.75V

完全替代

12 位，8 通道，Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号，用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品，设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。

AD7891ASZ-1REEL和AD7891ASZ-1的区别

型号： AD7891AS-1

品牌： 亚德诺

封装： MQFP 12Bit

类似代替

LC2MOS 8通道， 12位高速数据采集系统 LC2MOS 8-Channel, 12-Bit High Speed Data Acquisition System

AD7891ASZ-1REEL和AD7891AS-1的区别
