AD7902BRQZ

AD7902BRQZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7902BRQZ  模数转换器, 16 bit, 1 MSPS, 单, 2.375 V, 2.625 V, QSOP

模拟至数字转换器 16 位,多通道,Analog Devices


得捷:
IC ADC 16BIT SAR 20QSOP


立创商城:
AD7902BRQZ


欧时:
模拟至数字转换器 16 位,多通道,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
Analog to Digital Converters - ADC ADC, Dual 16bit 1 MSPS


e络盟:
模数转换器, 16 bit, 1 MSPS, 伪差分, Microwire, QSPI, SPI, 单, 2.375 V


艾睿:
Dual Channel Dual ADC SAR 1Msps 16-bit Serial 20-Pin QSOP Tube


安富利:
ADC Dual SAR 1Msps 16-bit Serial 20-Pin QSOP Tube


Chip1Stop:
Dual ADC SAR 1Msps 16-bit Serial 20-Pin QSOP Tube


Verical:
Dual Channel Dual ADC SAR 1Msps 16-bit Serial 20-Pin QSOP Tube


Newark:
# ANALOG DEVICES  AD7902BRQZ  Analogue to Digital Converter, 16 bit, 1 MSPS, Single, 2.375 V, 2.625 V, QSOP


Win Source:
IC DAC 16BIT 1MSPS 20QSOP


AD7902BRQZ中文资料参数规格
技术参数

电源电压DC 2.38V min

电路数 2

通道数 2

针脚数 20

位数 16

耗散功率 12 mW

采样率 1 Msps

模数转换数ADC 2

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 16 mW

输入通道数 2

电源电压Max 2.625 V

电源电压Min 2.375 V

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 QSOP-20

外形尺寸

长度 4.01 mm

宽度 4.01 mm

高度 1.65 mm

封装 QSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 测试与测量, Automation & Process Control, Medical, 医用, Communications & Networking, 自动化与过程控制, 电源管理, Power Management, 通信与网络, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD7902BRQZ引脚图与封装图

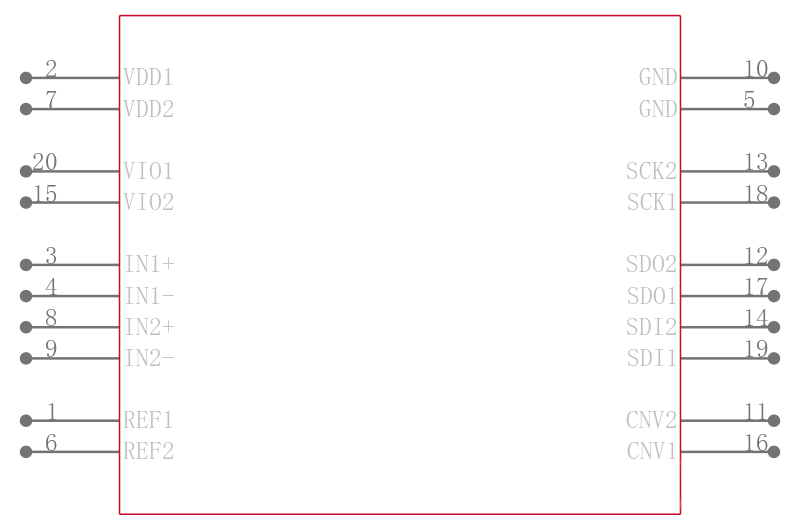

AD7902BRQZ引脚图

AD7902BRQZ引脚图

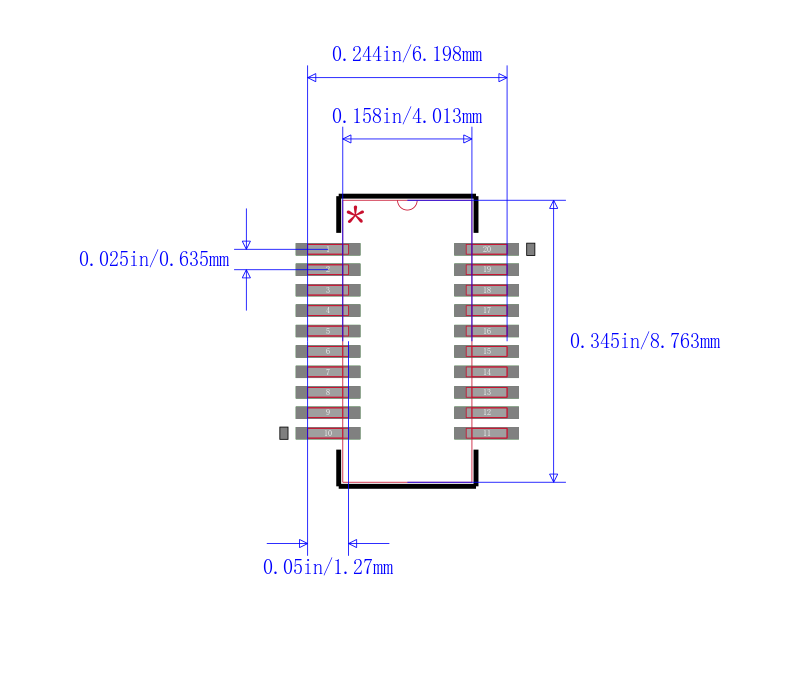

AD7902BRQZ封装图

AD7902BRQZ封装图

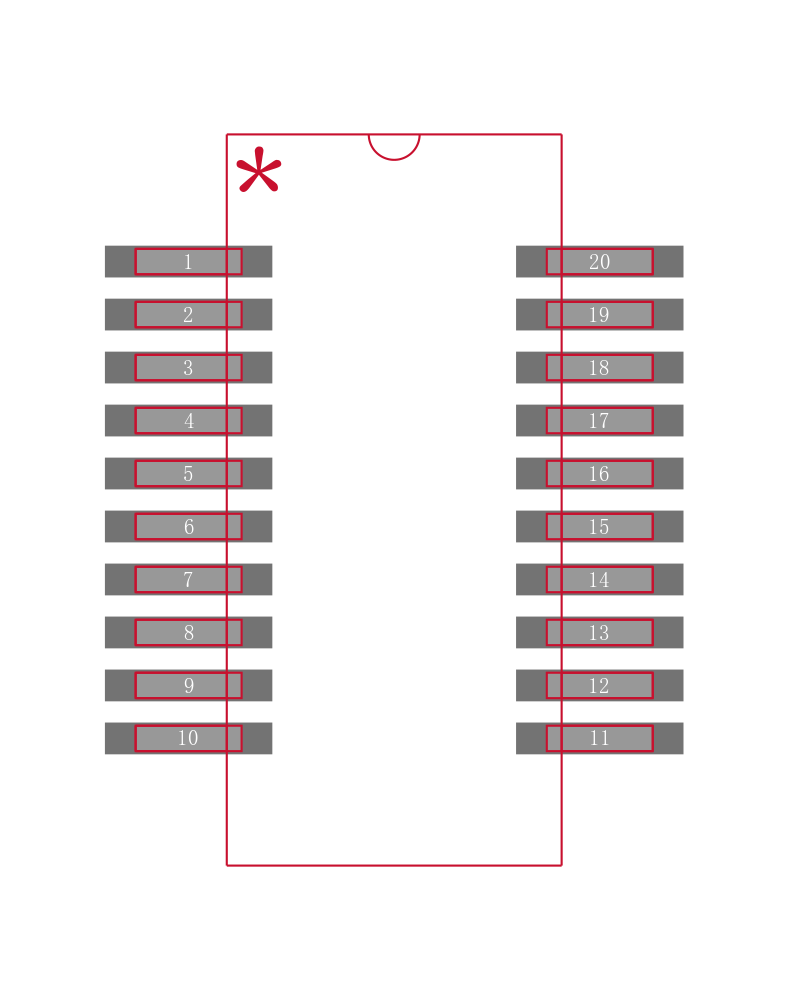

AD7902BRQZ封装焊盘图

AD7902BRQZ封装焊盘图

在线购买AD7902BRQZ
型号 制造商 描述 购买
AD7902BRQZ ADI 亚德诺 ANALOG DEVICES  AD7902BRQZ  模数转换器, 16 bit, 1 MSPS, 单, 2.375 V, 2.625 V, QSOP 搜索库存
替代型号AD7902BRQZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD7902BRQZ

品牌: ADI 亚德诺

封装: QSOP 20Pin 16Bit 2.38V

当前型号

ANALOG DEVICES  AD7902BRQZ  模数转换器, 16 bit, 1 MSPS, 单, 2.375 V, 2.625 V, QSOP

当前型号

型号: AD7902BRQZ-RL7

品牌: 亚德诺

封装: 20-SSOP 20Pin

完全替代

ADC Dual SAR 1MSPS 16Bit Serial 20Pin QSOP T/R

AD7902BRQZ和AD7902BRQZ-RL7的区别

型号: LTC2368CMS-16#PBF

品牌: 凌力尔特

封装: 16-TFSOP 16Pin 16Bit 2.38V

功能相似

LINEAR TECHNOLOGY  LTC2368CMS-16#PBF  模数转换器, 16 bit, 1 MSPS, 单, 2.375 V, 2.625 V, MSOP

AD7902BRQZ和LTC2368CMS-16#PBF的区别
