AD7824KR-REEL

AD7824KR-REEL

数据手册.pdf
ADI(亚德诺) 主动器件

LC2MOS高速4和8通道8位ADC LC2MOS High Speed 4- and 8-Channel 8-Bit ADCs

8 位模数转换器 4 输入 1 闪存 24-SOIC


得捷:
IC ADC 8BIT FLASH 24SOIC


贸泽:
模数转换器 - ADC High Spd 4-CH 8-Bit CMOS


艾睿:
Quad Channel Single ADC Semiflash 100ksps 8-bit Parallel 24-Pin SOIC W T/R


安富利:
ADC Single Semiflash 100ksps 8-bit Parallel 24-Pin SOIC W T/R


Chip1Stop:
Single ADC Semiflash 100ksps 8-bit Parallel 24-Pin SOIC W T/R


罗切斯特:
Single ADC Semiflash 100ksps 8-bit Parallel 24-Pin SOIC W T/R


AD7824KR-REEL中文资料参数规格
技术参数

电路数 1

位数 8

耗散功率 80 mW

采样率 50 ksps

功耗 50 mW

模数转换数ADC 1

输入数 4

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 80 mW

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.6 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

AD7824KR-REEL引脚图与封装图

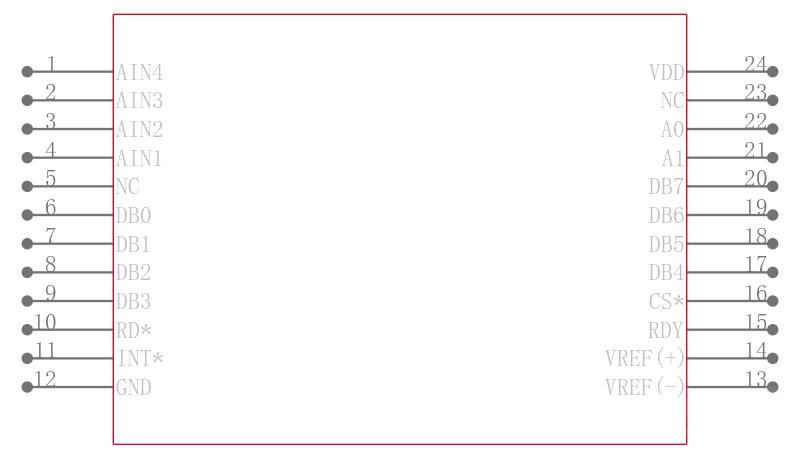

AD7824KR-REEL引脚图

AD7824KR-REEL引脚图

AD7824KR-REEL封装图

AD7824KR-REEL封装图

AD7824KR-REEL封装焊盘图

AD7824KR-REEL封装焊盘图

在线购买AD7824KR-REEL
型号 制造商 描述 购买
AD7824KR-REEL ADI 亚德诺 LC2MOS高速4和8通道8位ADC LC2MOS High Speed 4- and 8-Channel 8-Bit ADCs 搜索库存
替代型号AD7824KR-REEL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7824KR-REEL

品牌： ADI 亚德诺

封装： SOIC 24Pin 8Bit

当前型号

LC2MOS高速4和8通道8位ADC LC2MOS High Speed 4- and 8-Channel 8-Bit ADCs

当前型号

型号： AD7824KRZ

品牌： 亚德诺

封装： SOIC 24Pin 8Bit 4.75V

类似代替

ANALOG DEVICES  AD7824KRZ  模数转换器, 四路, 8 bit, 100 kSPS, 单, 5 V, WSOIC

AD7824KR-REEL和AD7824KRZ的区别

型号： AD7824KRZ-REEL

品牌： 亚德诺

封装： SOIC-24 24Pin 8Bit

类似代替

模数转换器 - ADC High Spd 4-CH 8-Bit CMOS

AD7824KR-REEL和AD7824KRZ-REEL的区别

型号： AD7824KR

品牌： 亚德诺

封装： SOIC-24 24Pin 8Bit

类似代替

LC2MOS高速4-和8通道8位ADC LC2MOS High Speed 4- & 8-Channel 8-Bit ADCs

AD7824KR-REEL和AD7824KR的区别
