AD7652ASTZ

AD7652ASTZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7652ASTZ  模数转换器, 16 bit, 500 kSPS, 单, 4.75 V, 5.25 V, LQFP

16 位模数转换器 1 输入 1 SAR 48-LQFP（7x7）


得捷:
IC ADC 16BIT SAR 48LQFP


立创商城:
AD7652ASTZ


艾睿:
Single Channel Single ADC SAR 500ksps 16-bit Parallel/Serial 48-Pin LQFP Tray


Chip1Stop:
Single Channel Single ADC SAR 500ksps 16-bit Parallel/Serial 48-Pin LQFP Tray


Verical:
Single Channel Single ADC SAR 500ksps 16-bit Parallel/Serial 48-Pin LQFP Tray


Newark:
# ANALOG DEVICES  AD7652ASTZ  Analogue to Digital Converter, 16 bit, 500 kSPS, Single, 4.75 V, 5.25 V, LQFP


罗切斯特:
ADC, Successive Approximation, 16-Bit, 1 Channel, Serial, Parallel, Word Access, CMOS, PQFP48


AD7652ASTZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 4.75V min

供电电流 12.2 mA

电路数 1

通道数 1

针脚数 48

位数 16

耗散功率 80 mW

采样率 500 ksps

分辨率Bits 16.0

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 90 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.75 V

输入电压 2.5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 LQFP-48

外形尺寸

高度 1.4 mm

封装 LQFP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 Signal Processing, Automation & Process Control, 医用, 自动化与过程控制, Sensing & Instrumentation, 传感与仪器, Medical, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

AD7652ASTZ引脚图与封装图

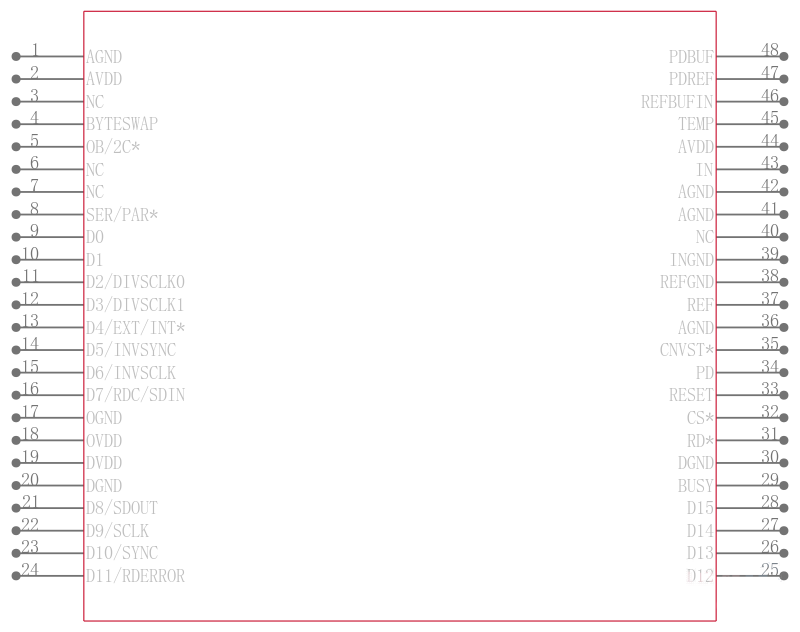

AD7652ASTZ引脚图

AD7652ASTZ引脚图

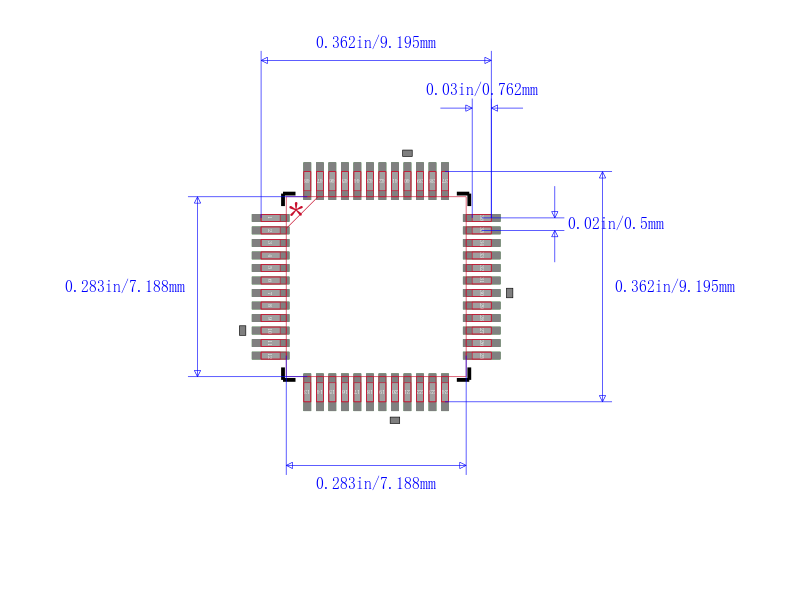

AD7652ASTZ封装图

AD7652ASTZ封装图

AD7652ASTZ电路图

AD7652ASTZ电路图

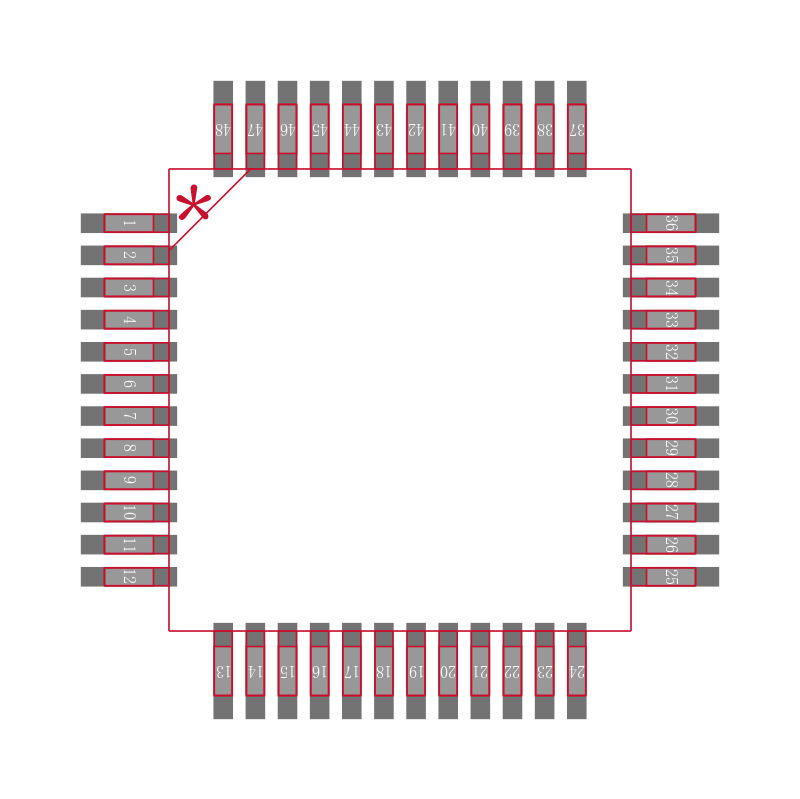

AD7652ASTZ封装焊盘图

AD7652ASTZ封装焊盘图

在线购买AD7652ASTZ
型号 制造商 描述 购买
AD7652ASTZ ADI 亚德诺 ANALOG DEVICES  AD7652ASTZ  模数转换器, 16 bit, 500 kSPS, 单, 4.75 V, 5.25 V, LQFP 搜索库存
替代型号AD7652ASTZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7652ASTZ

品牌： ADI 亚德诺

封装： LQFP-48 48Pin 16Bit 4.75V

当前型号

ANALOG DEVICES  AD7652ASTZ  模数转换器, 16 bit, 500 kSPS, 单, 4.75 V, 5.25 V, LQFP

当前型号

型号： AD7652ACP

品牌： 亚德诺

封装： LFCSP 16Bit

完全替代

16位500 kSPS的PulSARTM单极性ADC与参考 16-Bit 500 kSPS PulSARTM Unipolar ADC with Reference

AD7652ASTZ和AD7652ACP的区别

型号： AD7652AST

品牌： 亚德诺

封装： LQFP 16Bit

完全替代

16位500 kSPS的PulSARTM单极性ADC与参考 16-Bit 500 kSPS PulSARTM Unipolar ADC with Reference

AD7652ASTZ和AD7652AST的区别

型号： AD7652ASTRL

品牌： 亚德诺

封装： LQFP 16Bit

完全替代

16位500 kSPS的PulSARTM单极性ADC与参考 16-Bit 500 kSPS PulSARTM Unipolar ADC with Reference

AD7652ASTZ和AD7652ASTRL的区别
