AD7946BCPZRL7

AD7946BCPZRL7

数据手册.pdf
ADI(亚德诺) 主动器件

Single ADC SAR 500KSPS 14Bit Serial 10Pin LFCSP EP T/R

14 位模数转换器 1 输入 1 SAR 10-LFCSP-WD（3x3）


得捷:
IC ADC 14BIT SAR 10LFCSP


贸泽:
Analog to Digital Converters - ADC 14-Bit 500 kSPS


艾睿:
Single Channel Single ADC SAR 500ksps 14-bit Serial 10-Pin LFCSP EP T/R


安富利:
ADC Single SAR 500ksps 14-bit Serial 10-Pin LFCSP EP T/R


Chip1Stop:
Single Channel Single ADC SAR 500ksps 14-bit Serial 10-Pin LFCSP EP T/R


Verical:
1-Channel Single ADC SAR 500ksps 14-bit Serial 10-Pin LFCSP EP T/R


Win Source:
IC ADC 14BIT 500KSPS 10-LFCSP


AD7946BCPZRL7中文资料参数规格
技术参数

电路数 1

通道数 1

位数 14

耗散功率 19 mW

采样率 500 ksps

功耗 3.3 mW

分辨率Bits 14.0

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 19 mW

输入通道数 1

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 LFCSP-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.73 mm

封装 LFCSP-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 No

AD7946BCPZRL7引脚图与封装图

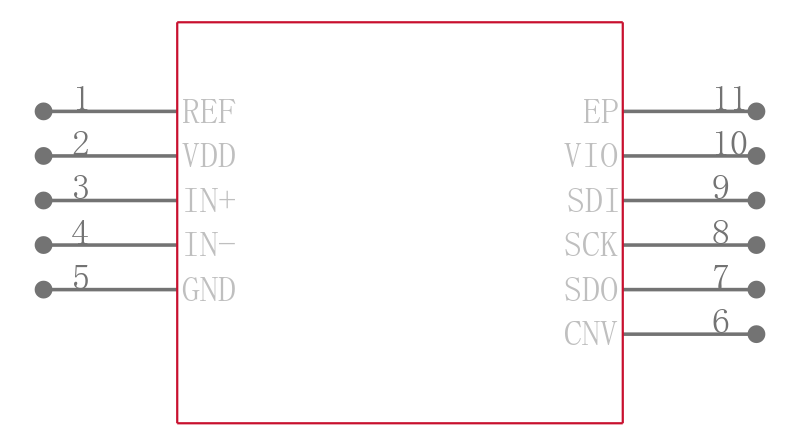

AD7946BCPZRL7引脚图

AD7946BCPZRL7引脚图

AD7946BCPZRL7封装图

AD7946BCPZRL7封装图

AD7946BCPZRL7封装焊盘图

AD7946BCPZRL7封装焊盘图

在线购买AD7946BCPZRL7
型号 制造商 描述 购买
AD7946BCPZRL7 ADI 亚德诺 Single ADC SAR 500KSPS 14Bit Serial 10Pin LFCSP EP T/R 搜索库存
替代型号AD7946BCPZRL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7946BCPZRL7

品牌： ADI 亚德诺

封装： LFCSP 10Pin 14Bit

当前型号

Single ADC SAR 500KSPS 14Bit Serial 10Pin LFCSP EP T/R

当前型号

型号： AD7691BRMZ

品牌： 亚德诺

封装： MSOP 10Pin 18Bit 2.3V

功能相似

ANALOG DEVICES  AD7691BRMZ  模数转换器, 18 bit, 250 kSPS, 单, 2.3 V, 5.25 V, MSOP

AD7946BCPZRL7和AD7691BRMZ的区别

型号： AD7685BRMZ

品牌： 亚德诺

封装： MSOP 10Pin 16Bit 2.3V

功能相似

ANALOG DEVICES  AD7685BRMZ  模数转换器, 16 bit, 250 kSPS, 单, 2.3 V, 5.5 V, MSOP

AD7946BCPZRL7和AD7685BRMZ的区别

型号： AD7942BRMZ

品牌： 亚德诺

封装： MSOP 10Pin 14Bit 2.3V

功能相似

ANALOG DEVICES  AD7942BRMZ  模数转换器, SAR, 14 bit, 250 kSPS, 单, 2.3 V, 5.5 V, MSOP

AD7946BCPZRL7和AD7942BRMZ的区别
