AD7781BRUZ

AD7781BRUZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7781BRUZ  模数转换器, 20 bit, 16.7 SPS, 单, 2.7 V, 5.25 V, TSSOP

模拟至数字转换器 20 位，Analog Devices


得捷:
IC ADC 20BIT SIGMA-DELTA 16TSSOP


立创商城:
AD7781BRUZ


欧时:
模拟至数字转换器 20 位，Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号，用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品，设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
模数转换器 - ADC 20-Bit Pin-Prog Ultra low Power


艾睿:
Single Channel Single ADC Delta-Sigma 16.7sps 20-bit Serial 16-Pin TSSOP Tube


安富利:
ADC Single Delta-Sigma 16.7sps 20-bit Serial 16-Pin TSSOP


Chip1Stop:
Single Channel Single ADC Delta-Sigma 16.7sps 20-bit Serial 16-Pin TSSOP Tube


Verical:
Single Channel Single ADC Delta-Sigma 16.7sps 20-bit Serial 16-Pin TSSOP Tube


罗切斯特:
1-CH 20-BIT DELTA-SIGMA ADC, SERIAL ACCESS, PDSO16


DeviceMart:
IC ADC 20BIT 1CH LP SD 16TSSOP


AD7781BRUZ中文资料参数规格
技术参数

电路数 1

通道数 1

针脚数 16

位数 20

耗散功率 2.10 mW

采样率 16.7 SPS

分辨率Bits 20.0

模数转换数ADC 1

输入数 1

工作温度Max 105 ℃

工作温度Min -40 ℃

输入通道数 1

电源电压Max 5.25 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5.1 mm

宽度 5.1 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Building Technology, Building Control and Automation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD7781BRUZ引脚图与封装图

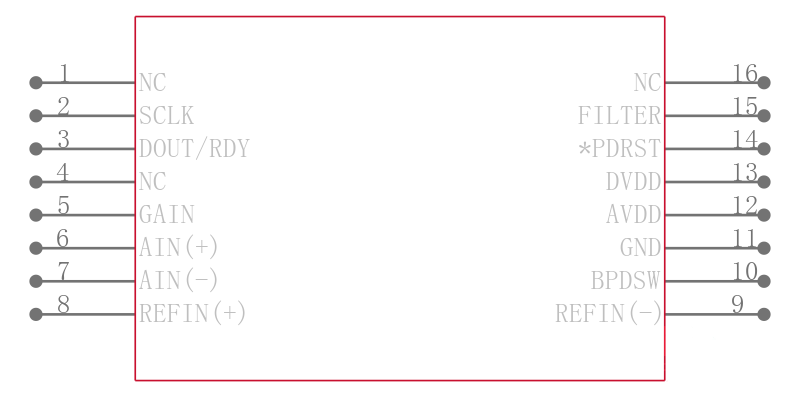

AD7781BRUZ引脚图

AD7781BRUZ引脚图

AD7781BRUZ封装图

AD7781BRUZ封装图

AD7781BRUZ电路图

AD7781BRUZ电路图

AD7781BRUZ封装焊盘图

AD7781BRUZ封装焊盘图

在线购买AD7781BRUZ
型号 制造商 描述 购买
AD7781BRUZ ADI 亚德诺 ANALOG DEVICES  AD7781BRUZ  模数转换器, 20 bit, 16.7 SPS, 单, 2.7 V, 5.25 V, TSSOP 搜索库存
替代型号AD7781BRUZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7781BRUZ

品牌： ADI 亚德诺

封装： TSSOP 16Pin

当前型号

ANALOG DEVICES  AD7781BRUZ  模数转换器, 20 bit, 16.7 SPS, 单, 2.7 V, 5.25 V, TSSOP

当前型号

型号： AD7781BRUZ-REEL

品牌： 亚德诺

封装： TSSOP-16 16Pin

完全替代

20位，引脚可编程，低功耗Σ-Δ型ADC 20-Bit, Pin-Programmable, Low Power Sigma-Delta ADC

AD7781BRUZ和AD7781BRUZ-REEL的区别

型号： AD7781BRZ

品牌： 亚德诺

封装： SOIC 14Pin 20Bit 2.7V

功能相似

ANALOG DEVICES  AD7781BRZ  模数转换器, 20 bit, 16.7 SPS, 单, 2.7 V, 5.25 V, SOIC

AD7781BRUZ和AD7781BRZ的区别

型号： AD7781BRZ-REEL

品牌： 亚德诺

封装： SOIC-14 14Pin

功能相似

20位，引脚可编程，低功耗Σ-Δ型ADC 20-Bit, Pin-Programmable, Low Power Sigma-Delta ADC

AD7781BRUZ和AD7781BRZ-REEL的区别
