AD7450BRMZ

AD7450BRMZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7450BRMZ  模数转换器, 12 bit, 1 MSPS, 单, 4.75 V, 5.25 V, MSOP

12 位模数转换器 1 输入 1 SAR 8-MSOP


得捷:
IC ADC 12BIT SAR 8MSOP


立创商城:
AD7450BRMZ


贸泽:
模数转换器 - ADC 3V/5V DIFFERENTIAL INPUT 12 BIT SAR IC


艾睿:
Single Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


安富利:
ADC Single SAR 1Msps 12-bit Serial 8-Pin MSOP


Chip1Stop:
Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


Verical:
Single Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Serial Access, CMOS, PDSO8


AD7450BRMZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

针脚数 8

位数 12

耗散功率 9 mW

采样率 1 Msps

分辨率Bits 12.0

输入电容 20.0 pF

输入阻抗 400 kΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 9 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.75 V

输入电压 2.5V, 5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.85 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

AD7450BRMZ引脚图与封装图
AD7450BRMZ引脚图

AD7450BRMZ引脚图

AD7450BRMZ封装图

AD7450BRMZ封装图

AD7450BRMZ电路图

AD7450BRMZ电路图

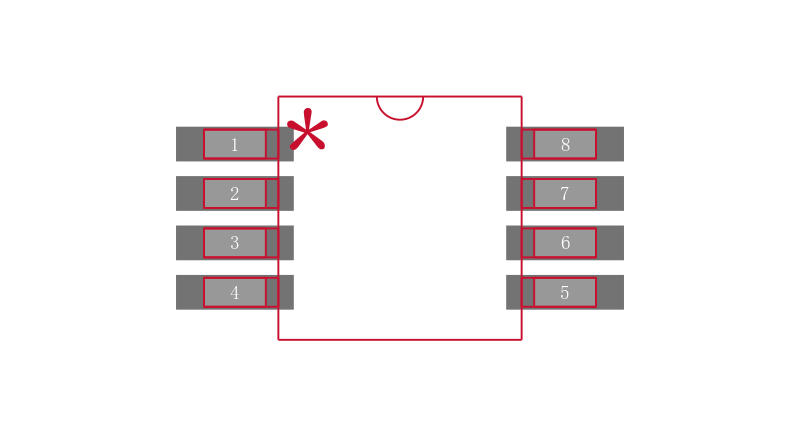

AD7450BRMZ封装焊盘图

AD7450BRMZ封装焊盘图

在线购买AD7450BRMZ
型号 制造商 描述 购买
AD7450BRMZ ADI 亚德诺 ANALOG DEVICES  AD7450BRMZ  模数转换器, 12 bit, 1 MSPS, 单, 4.75 V, 5.25 V, MSOP 搜索库存
替代型号AD7450BRMZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7450BRMZ

品牌： ADI 亚德诺

封装： MSOP 8Pin 12Bit

当前型号

ANALOG DEVICES  AD7450BRMZ  模数转换器, 12 bit, 1 MSPS, 单, 4.75 V, 5.25 V, MSOP

当前型号

型号： AD7450BRM

品牌： 亚德诺

封装： MSOP 8Pin 12Bit

完全替代

差分输入， 1MSPS ， 12位ADC，在レSO -8和S0-8 Differential Input, 1MSPS, 12-Bit ADC in レSO-8 and S0-8

AD7450BRMZ和AD7450BRM的区别

型号： AD7450BRM-REEL

品牌： 亚德诺

封装： MSOP 8Pin 12Bit

完全替代

差分输入， 1 MSPS ADC的？ SOIC -8和SO- 8 Differential Input, 1 MSPS ADC in SOIC-8 and SO-8

AD7450BRMZ和AD7450BRM-REEL的区别

型号： AD7450BRM-REEL7

品牌： 亚德诺

封装： MSOP 8Pin 12Bit

完全替代

Single ADC SAR 1MSPS 12Bit Serial 8Pin MSOP T/R

AD7450BRMZ和AD7450BRM-REEL7的区别
