AD7451ARMZ

AD7451ARMZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7451ARMZ  模数转换器, 12 bit, 1 MSPS, 单, 2.7 V, 5.25 V, MSOP

模数转换器 12 位,单通道,1MSPS,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 12BIT SAR 8MSOP


立创商城:
AD7451ARMZ


欧时:
模数转换器 12 位,单通道,1MSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
模数转换器 - ADC 12BIT PSDO Diff Inpt 1Msps SAR


艾睿:
Single Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


Chip1Stop:
Single Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


Verical:
Single Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube


Newark:
# ANALOG DEVICES  AD7451ARMZ  Analog to Digital Converter, 12 bit, 1 MSPS, Single, 2.7 V, 5.25 V, MSOP


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Serial Access, PDSO8


DeviceMart:
IC ADC 12BIT DIFF 1MSPS 8MSOP


AD7451ARMZ中文资料参数规格
技术参数

电源电压DC 2.70V min

电路数 1

通道数 1

针脚数 8

位数 12

耗散功率 1.55 mW

采样率 1 Msps

功耗 1.55 mW

分辨率Bits 12.0

输入电容 30.0 pF

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 9.25 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 2.7 V

输入电压 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3.2 mm

宽度 3.2 mm

高度 0.85 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Automation & Process Control, Sensing & Instrumentation, 传感与仪器, Portable Devices, 自动化与过程控制, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

AD7451ARMZ引脚图与封装图

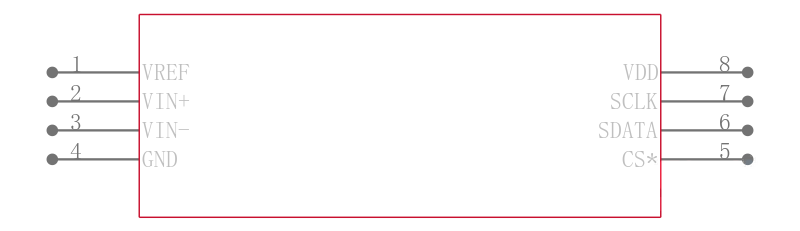

AD7451ARMZ引脚图

AD7451ARMZ引脚图

AD7451ARMZ封装图

AD7451ARMZ封装图

AD7451ARMZ电路图

AD7451ARMZ电路图

AD7451ARMZ封装焊盘图

AD7451ARMZ封装焊盘图

在线购买AD7451ARMZ
型号 制造商 描述 购买
AD7451ARMZ ADI 亚德诺 ANALOG DEVICES  AD7451ARMZ  模数转换器, 12 bit, 1 MSPS, 单, 2.7 V, 5.25 V, MSOP 搜索库存
替代型号AD7451ARMZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD7451ARMZ

品牌: ADI 亚德诺

封装: MSOP 8Pin 12Bit 2.7V

当前型号

ANALOG DEVICES  AD7451ARMZ  模数转换器, 12 bit, 1 MSPS, 单, 2.7 V, 5.25 V, MSOP

当前型号

型号: AD7451ARM

品牌: 亚德诺

封装: MSOP 8Pin 12Bit

完全替代

Single ADC SAR 1MSPS 12Bit Serial 8Pin MSOP Tube

AD7451ARMZ和AD7451ARM的区别

型号: AD7451ARM-REEL7

品牌: 亚德诺

封装: SOT-23 8Pin 12Bit

完全替代

Single Channel Single ADC SAR 1MSPS 12Bit Serial 8Pin MSOP T/R

AD7451ARMZ和AD7451ARM-REEL7的区别

型号: MCP3201-CI/MS

品牌: 微芯

封装: 8MSOP 8Pin 12Bit 2.7V

功能相似

SPI 串行接口 2.7 V 12位 模数转换器 表面贴装 - MSOP-8

AD7451ARMZ和MCP3201-CI/MS的区别
