AD8403ARZ100

AD8403ARZ100

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  AD8403ARZ100  易失性数字电位器, 100 kohm, 四, SPI, 线性, ± 20%, 2.7 V

数字电位计（四路），Analog Devices

### 数字电位计 - Analog Devices


得捷:
IC DGT POT 100KOHM 256TAP 24SOIC


立创商城:
AD8403ARZ100


欧时:
数字电位计（四路），Analog Devices### 数字电位计 - Analog Devices


贸泽:
Digital Potentiometer ICs IC QUAD CH 8-BIT


艾睿:
Digital Potentiometer 100kOhm 256POS Volatile Linear 24-Pin SOIC W Tube


Chip1Stop:
Digital Potentiometer 256POS 100kOhm Quad 24-Pin SOIC W Tube


Verical:
Digital Potentiometer 100kOhm 256POS Volatile Linear 24-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  AD8403ARZ100  Volatile Digital Potentiometer, 100 kohm, Quad, SPI, Linear, ± 20%, 2.7 V


DeviceMart:
IC POT DGTL 8BIT 100K 4CH 24SOIC


AD8403ARZ100中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±30 %

供电电流 0.9 mA

电路数 4

针脚数 24

电阻 100 kΩ

阻值偏差 ±20 %

静态电流 10.0 nA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.6 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 125℃

温度系数 ±500 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD8403ARZ100引脚图与封装图
AD8403ARZ100引脚图

AD8403ARZ100引脚图

AD8403ARZ100封装图

AD8403ARZ100封装图

AD8403ARZ100电路图

AD8403ARZ100电路图

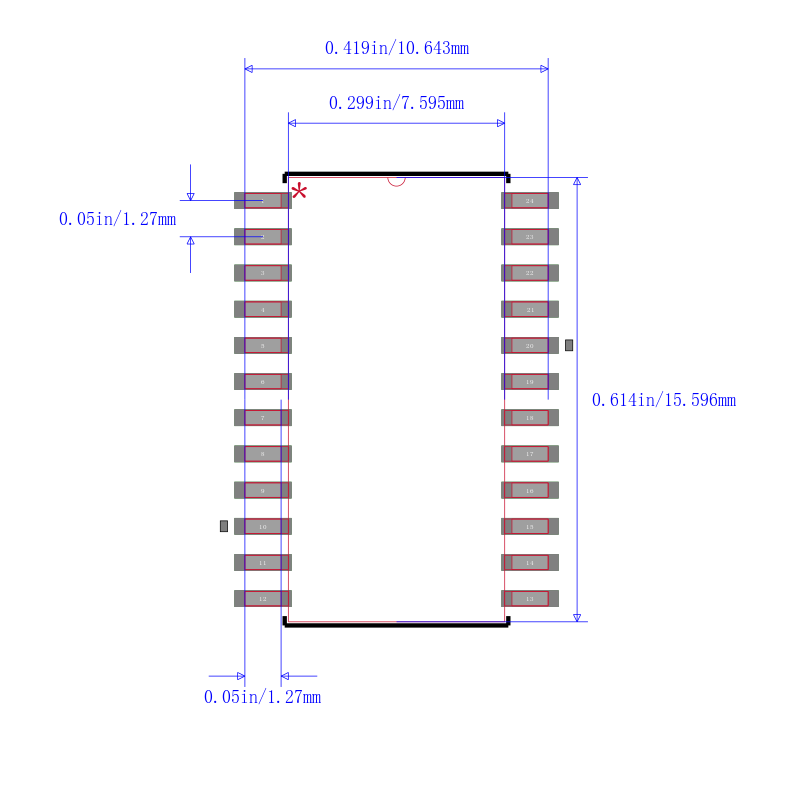

AD8403ARZ100封装焊盘图

AD8403ARZ100封装焊盘图

在线购买AD8403ARZ100
型号 制造商 描述 购买
AD8403ARZ100 ADI 亚德诺 ANALOG DEVICES  AD8403ARZ100  易失性数字电位器, 100 kohm, 四, SPI, 线性, ± 20%, 2.7 V 搜索库存
替代型号AD8403ARZ100
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD8403ARZ100

品牌： ADI 亚德诺

封装： WSOIC 100kohms 20per 24Pin 500ppm/deg C

当前型号

ANALOG DEVICES  AD8403ARZ100  易失性数字电位器, 100 kohm, 四, SPI, 线性, ± 20%, 2.7 V

当前型号

型号： AD5204BRZ10

品牌： 亚德诺

封装： SOIC 10kohms 30per 24Pin 700ppm/deg C

类似代替

ANALOG DEVICES  AD5204BRZ10  易失性数字电位器, 10 kohm, 四, 3线, 串行, 线性, ± 30%, 2.7 V

AD8403ARZ100和AD5204BRZ10的区别

型号： AD8403ARZ1

品牌： 亚德诺

封装： WSOIC 1kohms 1per 24Pin 700ppm/deg C

类似代替

ANALOG DEVICES  AD8403ARZ1  芯片, 数字电位器, 易失性, 10KΩ, 256, 四路, WSOIC-24

AD8403ARZ100和AD8403ARZ1的区别

型号： AD5204BRUZ10

品牌： 亚德诺

封装： TSSOP 10kohms 30per 24Pin 700ppm/deg C

类似代替

ANALOG DEVICES  AD5204BRUZ10  易失性数字电位器, 10 kohm, 四, SPI, 线性, ± 30%, 2.7 V

AD8403ARZ100和AD5204BRUZ10的区别
