AD5621AKSZ-500RL7

AD5621AKSZ-500RL7

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD5621AKSZ-500RL7  数模转换器, 12 bit, 1.7 MSPS, 串行, 2.7V 至 5.5V, SC-70, 6 引脚

数字到模拟转换器 12 位，单通道，带串行接口，Analog Devices


得捷:
IC DAC 12BIT V-OUT SC70-6


立创商城:
AD5621AKSZ-500RL7


欧时:
Analog Devices AD5621AKSZ-500RL7 , 12 位 DAC, 1.7Msps, Serial SPI/QSPI/Microwire接口, 6引脚 SC-70封装


贸泽:
数模转换器- DAC SGL 2.7-5.5V 12Bit


艾睿:
DAC 1-CH Resistor-String 12-bit 6-Pin SC-70 T/R


安富利:
DAC 1-CH Resistor-String 12-bit 6-Pin SC-70 T/R


Chip1Stop:
serial, SPI DAC 1-CH Resistor-String 12-bit 6-Pin SC-70 T/R


Verical:
DAC 1-CH Resistor-String 12-bit 6-Pin SC-70 T/R


Newark:
# ANALOG DEVICES  AD5621AKSZ-500RL7  Digital to Analog Converter, 12 bit, 1.7 MSPS, Serial, 2.7V to 5.5V, SC-70, 6 Pins


罗切斯特:
AD5621 - 2.7V to 5.5V, LESS THEN 100uA, 12-Bit nanoDAC, SPI Interface


DeviceMart:
IC DAC 12BIT V-OUT SC70-6


Win Source:
IC DAC 12BIT V-OUT SC70-6


AD5621AKSZ-500RL7中文资料参数规格
技术参数

电源电压DC 5.50V max

输出接口数 1

供电电流 75.0 µA

通道数 1

针脚数 6

位数 12

耗散功率 0.00055 W

采样率 1.70 MHz

分辨率Bits 12.0

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 0.55 mW

数模转换数DAC 1

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Security and Surveillance, Power Management, Portable Devices, Scanning Equipment, 电源管理, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD5621AKSZ-500RL7引脚图与封装图
AD5621AKSZ-500RL7引脚图

AD5621AKSZ-500RL7引脚图

AD5621AKSZ-500RL7封装图

AD5621AKSZ-500RL7封装图

AD5621AKSZ-500RL7电路图

AD5621AKSZ-500RL7电路图

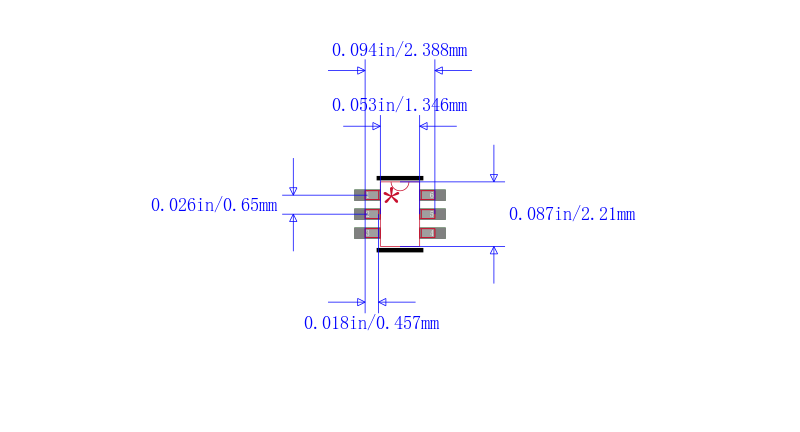

AD5621AKSZ-500RL7封装焊盘图

AD5621AKSZ-500RL7封装焊盘图

在线购买AD5621AKSZ-500RL7
型号 制造商 描述 购买
AD5621AKSZ-500RL7 ADI 亚德诺 ANALOG DEVICES  AD5621AKSZ-500RL7  数模转换器, 12 bit, 1.7 MSPS, 串行, 2.7V 至 5.5V, SC-70, 6 引脚 搜索库存
替代型号AD5621AKSZ-500RL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5621AKSZ-500RL7

品牌： ADI 亚德诺

封装： SC-70 12Bit 6Pin 12.0Bit

当前型号

ANALOG DEVICES  AD5621AKSZ-500RL7  数模转换器, 12 bit, 1.7 MSPS, 串行, 2.7V 至 5.5V, SC-70, 6 引脚

当前型号

型号： AD5621AKSZ-REEL7

品牌： 亚德诺

封装： SC-70 12Bit 6Pin 12Bit

完全替代

ANALOG DEVICES  AD5621AKSZ-REEL7  芯片, 数模转换器, 12位, SC-70-6

AD5621AKSZ-500RL7和AD5621AKSZ-REEL7的区别

型号： DAC7311IDCKT

品牌： 德州仪器

封装： SC-70 12Bit 6Pin

功能相似

TEXAS INSTRUMENTS  DAC7311IDCKT  数模转换器, 12 bit, 串行, 1.8V 至 5.5V, SC-70, 6 引脚

AD5621AKSZ-500RL7和DAC7311IDCKT的区别

型号： DAC7311IDCKR

品牌： 德州仪器

封装： 6SOT 12Bit 6Pin

功能相似

TEXAS INSTRUMENTS  DAC7311IDCKR  芯片, 数模转换器, 12位, 225KSPS, SC-70-6, 整卷

AD5621AKSZ-500RL7和DAC7311IDCKR的区别
