AD5611ACPZ-RL7

AD5611ACPZ-RL7

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD5611ACPZ-RL7  芯片, 数模转换器, 10位, LFCSP-6

10 位 1 6-LFCSP-WD(2x3)


得捷:
IC DAC 10BIT V-OUT 6LFCSP-WD


立创商城:
AD5611ACPZ-RL7


e络盟:
芯片, 数模转换器, 10位, LFCSP-6


艾睿:
DAC 1-CH Resistor-String 10-bit 6-Pin LFCSP EP T/R


Chip1Stop:
DAC 1-CH Resistor-String 10-bit 6-Pin LFCSP EP T/R


Newark:
# ANALOG DEVICES  AD5611ACPZ-RL7  Digital to Analog Converter, 10 bit, Serial, 2.7V to 5.5V, LFCSP, 6 Pins


罗切斯特:
DAC 1-CH Resistor-String 10-bit 6-Pin LFCSP EP T/R


AD5611ACPZ-RL7中文资料参数规格
技术参数

供电电流 75.0 µA

针脚数 6

位数 10

耗散功率 550 µW

分辨率Bits 10.0

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 0.55 mW

数模转换数DAC 1

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 LFCSP-6

外形尺寸

高度 0.75 mm

封装 LFCSP-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Security and Surveillance, Scanning Equipment

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 No

REACH SVHC版本 2015/12/17

AD5611ACPZ-RL7引脚图与封装图

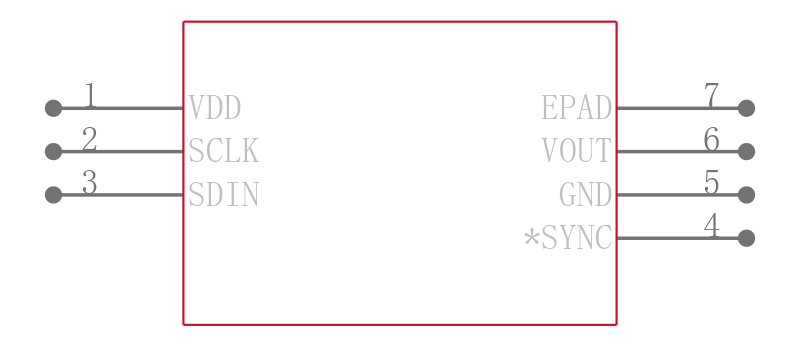

AD5611ACPZ-RL7引脚图

AD5611ACPZ-RL7引脚图

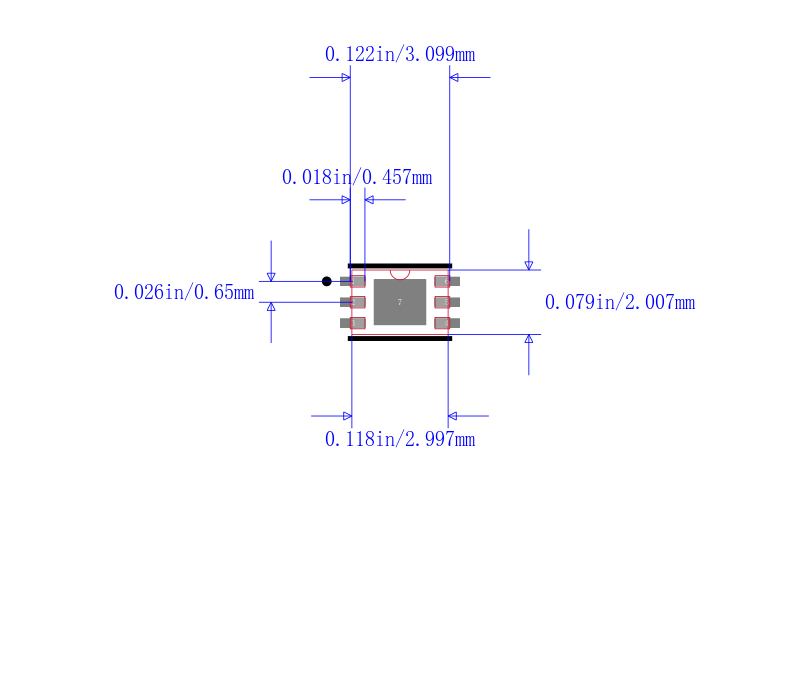

AD5611ACPZ-RL7封装图

AD5611ACPZ-RL7封装图

AD5611ACPZ-RL7电路图

AD5611ACPZ-RL7电路图

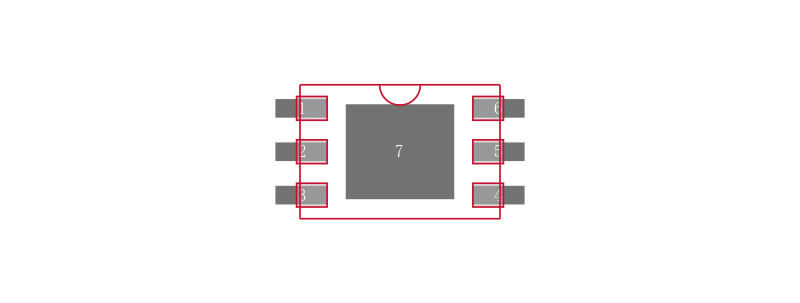

AD5611ACPZ-RL7封装焊盘图

AD5611ACPZ-RL7封装焊盘图

在线购买AD5611ACPZ-RL7
型号 制造商 描述 购买
AD5611ACPZ-RL7 ADI 亚德诺 ANALOG DEVICES  AD5611ACPZ-RL7  芯片, 数模转换器, 10位, LFCSP-6 搜索库存
