AD261AND-3

ADI(亚德诺) 主动器件

高速逻辑隔离器 High Speed, Logic Isolator

通用数字隔离器 1750Vrms 5 通道 - 10kV/µs CMTI 22-DIP 模块

得捷:
DGTL ISO 1.75KV GEN PURP 22DIP

贸泽:
Digital Isolators High Speed High Voltage Data Bus Iso

艾睿:
Digital Isolator Logic 5-CH 22-Pin PDIP Tube

罗切斯特:
High Speed, Logic Isolator

AD261AND-3中文资料参数规格

技术参数

电源电压DC 5.00 V

输出电流 4 mA

供电电流 4.00 mA

通道数 5

隔离电压 1750 Vrms

工作温度Max 85 ℃

工作温度Min -25 ℃

电源电压 4V ~ 5.75V

封装参数

安装方式 Through Hole

引脚数 22

封装 DIP-22

外形尺寸

封装 DIP-22

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

AD261AND-3引脚图与封装图

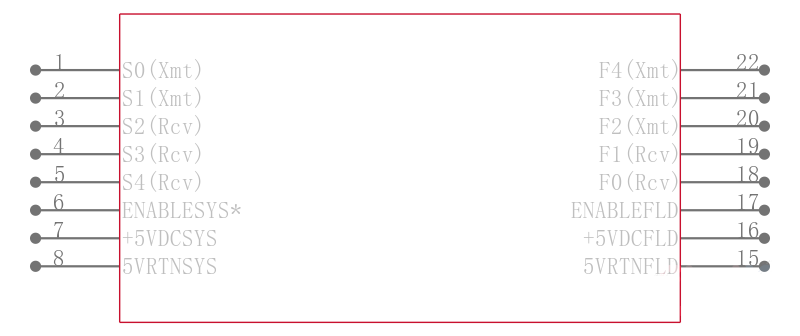

AD261AND-3引脚图

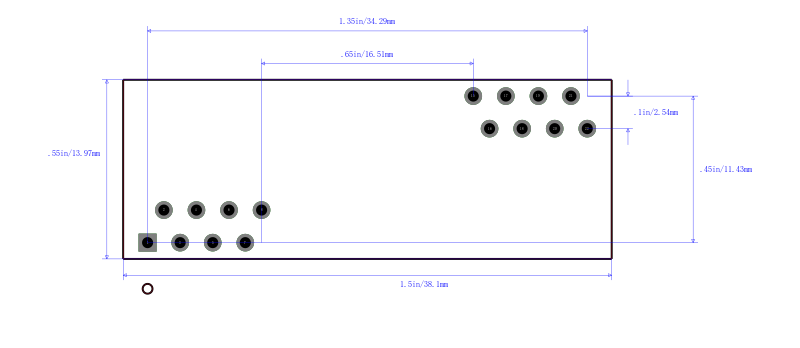

AD261AND-3封装图

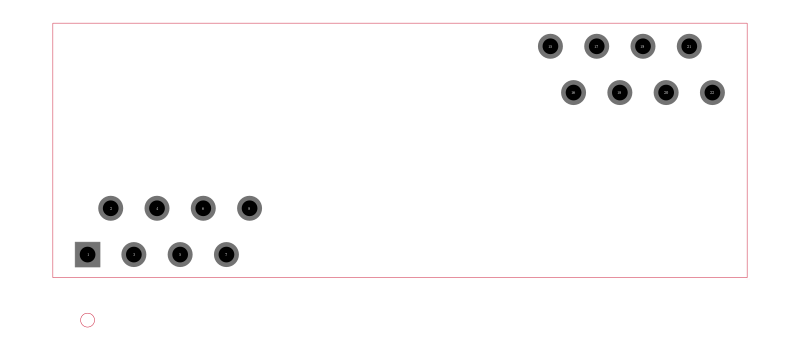

AD261AND-3封装焊盘图

在线购买AD261AND-3

型号	制造商	描述	购买
AD261AND-3	ADI 亚德诺	高速逻辑隔离器 High Speed, Logic Isolator	搜索库存

替代型号AD261AND-3

型号/品牌/封装	代替类型	描述	替代型号对比
型号： AD261AND-3 品牌： ADI 亚德诺封装： 22-DIP 22Pin 5V	当前型号	高速逻辑隔离器 High Speed, Logic Isolator	当前型号
型号： AD261AND-1 品牌：亚德诺封装： 22-DIP 22Pin 5V	完全替代	高速逻辑隔离器 High Speed, Logic Isolator	AD261AND-3和AD261AND-1的区别
型号： AD261BND-0 品牌：亚德诺封装： PDIP-22 22Pin 5V	类似代替	高速逻辑隔离器 High Speed, Logic Isolator	AD261AND-3和AD261BND-0的区别
型号： AD261BND-5 品牌：亚德诺封装： PDIP-22 22Pin 5V	类似代替	高速逻辑隔离器 High Speed, Logic Isolator	AD261AND-3和AD261BND-5的区别
