ADUM3300CRWZ

ADUM3300CRWZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADUM3300CRWZ  数字隔离器, 3通道, 32 ns, 2.7 V, 5.5 V, SOIC, 16 引脚

通用 数字隔离器 2500Vrms 通道 90Mbps 25kV/µs CMTI 16-SOIC（0.295"，7.50mm 宽）


得捷:
DGTL ISO 2500VRMS 3CH GP 16SOIC


e络盟:
数字隔离器, 3通道, 32 ns, 2.7 V, 5.5 V, SOIC, 16 引脚


艾睿:
Digital Isolator CMOS 3-CH 90Mbps 16-Pin SOIC W Tube


安富利:
Digital Isolator 16-Pin SOIC W


Chip1Stop:
Digital Isolator CMOS 3-CH 90Mbps 16-Pin SOIC W Tube


Verical:
Digital Isolator CMOS 3-CH 90Mbps 16-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADUM3300CRWZ  Digital Isolator, 3 Channel, 32 ns, 2.7 V, 5.5 V, SOIC, 16 Pins


ADUM3300CRWZ中文资料参数规格
技术参数

电源电压DC 2.70V min

上升/下降时间 2.5 ns

输出电流 ≤30.0 mA

供电电流 69.0 mA

通道数 3

针脚数 16

数据速率 90.0 Mbps

隔离电压 2500 Vrms

下降时间Max 3 ns

上升时间Max 3 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 通信与网络, Communications & Networking, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

ADUM3300CRWZ引脚图与封装图

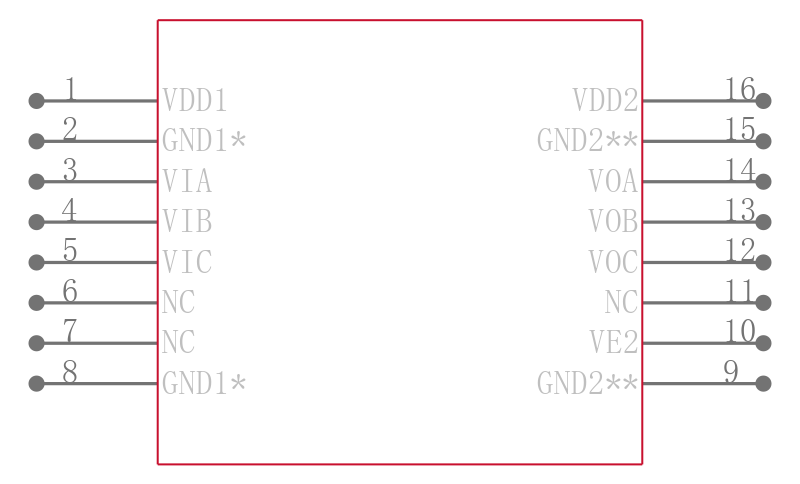

ADUM3300CRWZ引脚图

ADUM3300CRWZ引脚图

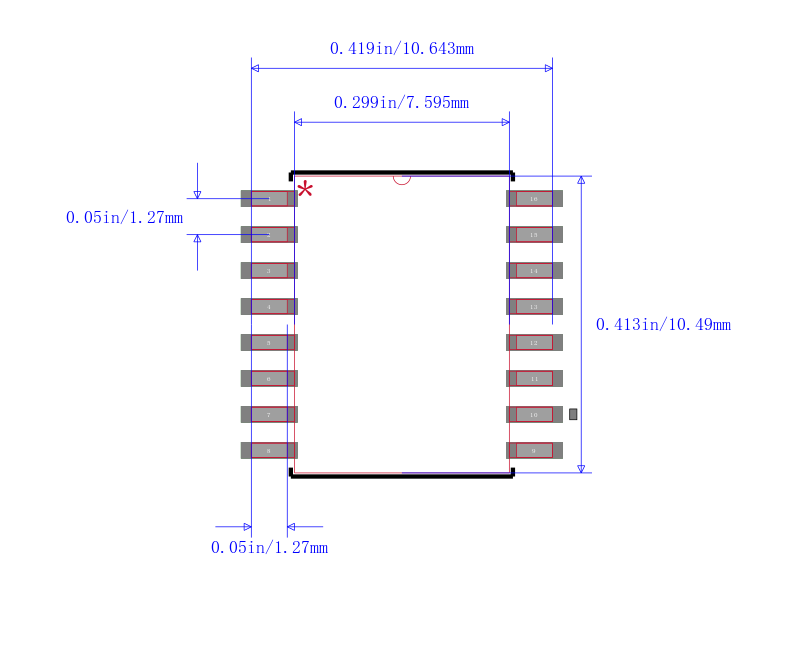

ADUM3300CRWZ封装图

ADUM3300CRWZ封装图

ADUM3300CRWZ电路图

ADUM3300CRWZ电路图

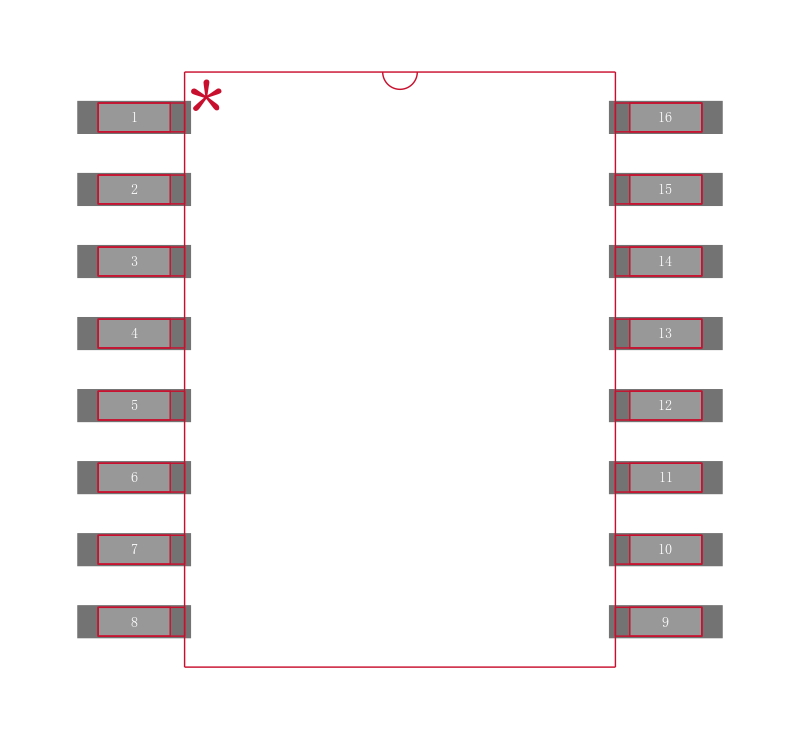

ADUM3300CRWZ封装焊盘图

ADUM3300CRWZ封装焊盘图

在线购买ADUM3300CRWZ
型号 制造商 描述 购买
ADUM3300CRWZ ADI 亚德诺 ANALOG DEVICES  ADUM3300CRWZ  数字隔离器, 3通道, 32 ns, 2.7 V, 5.5 V, SOIC, 16 引脚 搜索库存
替代型号ADUM3300CRWZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADUM3300CRWZ

品牌： ADI 亚德诺

封装： SOIC 16Pin 2.7V 90Mbps

当前型号

ANALOG DEVICES  ADUM3300CRWZ  数字隔离器, 3通道, 32 ns, 2.7 V, 5.5 V, SOIC, 16 引脚

当前型号

型号： ADUM3300CRWZ-RL

品牌： 亚德诺

封装： SOIC 16Pin 5V 120Mbps

类似代替

数字隔离器 Triple-CH Digital EH System-Level ESD

ADUM3300CRWZ和ADUM3300CRWZ-RL的区别

型号： ISO7730DWR

品牌： 德州仪器

封装： SOIC

功能相似

数字隔离器, 5kV, 3通道, 11 ns, 2.25 V, 5.5 V, WSOIC, 16 引脚

ADUM3300CRWZ和ISO7730DWR的区别
