ADUM1250SRZ-RL7

ADUM1250SRZ-RL7

数据手册.pdf
ADI(亚德诺) 主动器件

支持热插拔，双I2C隔离器 Hot Swappable, Dual I2C Isolators

GENERALDESCRIPTION

The ADuM1250/ADuM1251 are hot swappable digital isolators with nonlatching, bidirectional communication channels compatible with I2C® interfaces. This eliminates the need for splitting I2C signals into separate transmit and receive signals for use with standalone optocouplers.

FEATURES

Bidirectional I2C communication

Open-drain interfaces

Suitable for hot swap applications

30 mA current sink capability

1000 kHz operation

3.0 V to 5.5 V supply/logic levels

8-lead SOIC RoHS-compliant package

High temperature operation: 125°C

Qualified for automotive applications

ADUM1250SRZ-RL7中文资料参数规格
技术参数

上升/下降时间 26ns, 52ns

供电电流 5.00 mA

通道数 2

隔离电压 2500 Vrms

下降时间Max 120 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Healthcare, Instrumentation and Measurement, Building Technology, Communications, Process Control and Industrial Automation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

ADUM1250SRZ-RL7引脚图与封装图

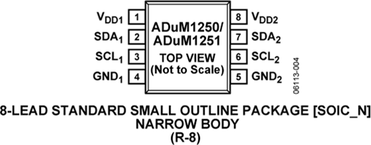

ADUM1250SRZ-RL7引脚图

ADUM1250SRZ-RL7引脚图

ADUM1250SRZ-RL7封装图

ADUM1250SRZ-RL7封装图

ADUM1250SRZ-RL7电路图

ADUM1250SRZ-RL7电路图

ADUM1250SRZ-RL7封装焊盘图

ADUM1250SRZ-RL7封装焊盘图

在线购买ADUM1250SRZ-RL7
型号 制造商 描述 购买
ADUM1250SRZ-RL7 ADI 亚德诺 支持热插拔，双I2C隔离器 Hot Swappable, Dual I2C Isolators 搜索库存
替代型号ADUM1250SRZ-RL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADUM1250SRZ-RL7

品牌： ADI 亚德诺

封装： SOIC 8Pin

当前型号

支持热插拔，双I2C隔离器 Hot Swappable, Dual I2C Isolators

当前型号

型号： ADUM1250SRZ

品牌： 亚德诺

封装： SOIC 8Pin 3V

类似代替

ADUM125x 热交换型双 I²C 隔离器ADuM1250/ADuM1251 为热交换数字隔离器，带有非闩锁型双向通信通道，与 I²C 接口兼容。### 数字隔离器，Analog DevicesAnalog Devices 的全系列数字隔离器，采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术，可提供优于备选产品类型（如光耦合产品）的出色性能特征，并具有出色的长期可靠性、稳定性和长寿命。

ADUM1250SRZ-RL7和ADUM1250SRZ的区别
