ADUM141D0BRWZ-RL

ADUM141D0BRWZ-RL

数据手册.pdf
ADI(亚德诺) 主动器件

Digital Isolator CMOS 4CH 150Mbps Medical 16Pin SOIC W T/R

通用 数字隔离器 3750Vrms 通道 150Mbps 75kV/µs CMTI 16-SOIC（0.295"，7.50mm 宽）


得捷:
DGTL ISO 3750VRMS 4CH GP 16SOIC


立创商城:
ADUM141D0BRWZ-RL


贸泽:
Digital Isolators IC Robust Quad ISO 3:1 ch


艾睿:
Digital Isolator CMOS 4-CH 150Mbps Medical 16-Pin SOIC W T/R


安富利:
Quad Channel Digital Isolator 16-Pin SOIC W T/R


Verical:
Digital Isolator CMOS 4-CH 150Mbps Medical 16-Pin SOIC W T/R


ADUM141D0BRWZ-RL中文资料参数规格
技术参数

上升/下降时间 2.5 ns

通道数 4

耗散功率 2780 mW

隔离电压 3750 Vrms

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 2780 mW

电源电压 1.7V ~ 5.5V

电源电压Max 5 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

ADUM141D0BRWZ-RL引脚图与封装图

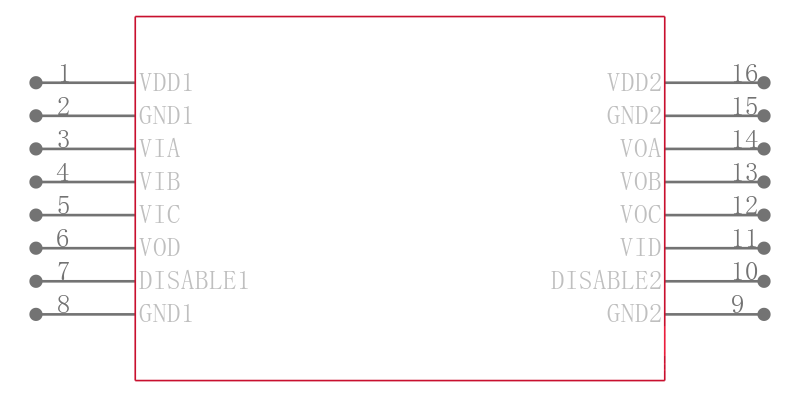

ADUM141D0BRWZ-RL引脚图

ADUM141D0BRWZ-RL引脚图

ADUM141D0BRWZ-RL封装图

ADUM141D0BRWZ-RL封装图

ADUM141D0BRWZ-RL电路图

ADUM141D0BRWZ-RL电路图

ADUM141D0BRWZ-RL封装焊盘图

ADUM141D0BRWZ-RL封装焊盘图

在线购买ADUM141D0BRWZ-RL
型号 制造商 描述 购买
ADUM141D0BRWZ-RL ADI 亚德诺 Digital Isolator CMOS 4CH 150Mbps Medical 16Pin SOIC W T/R 搜索库存
