ADUM1300BRWZ-RL
数据手册.pdfADI(亚德诺)
主动器件
ADUM1300BRWZ-RL中文资料参数规格
技术参数
电源电压DC 5.00 V
上升/下降时间 2.5 ns
输出电流 ≤30.0 mA
供电电流 8.20 mA
通道数 3
数据速率 10.0 Mbps
隔离电压 2500 Vrms
下降时间Max 2.5 ns
上升时间Max 2.5 ns
工作温度Max 105 ℃
工作温度Min -40 ℃
电源电压 2.7V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Heating Ventilation and Air Conditioning, LED General Lighting, Building Technology
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
ADUM1300BRWZ-RL引脚图与封装图
ADUM1300BRWZ-RL引脚图

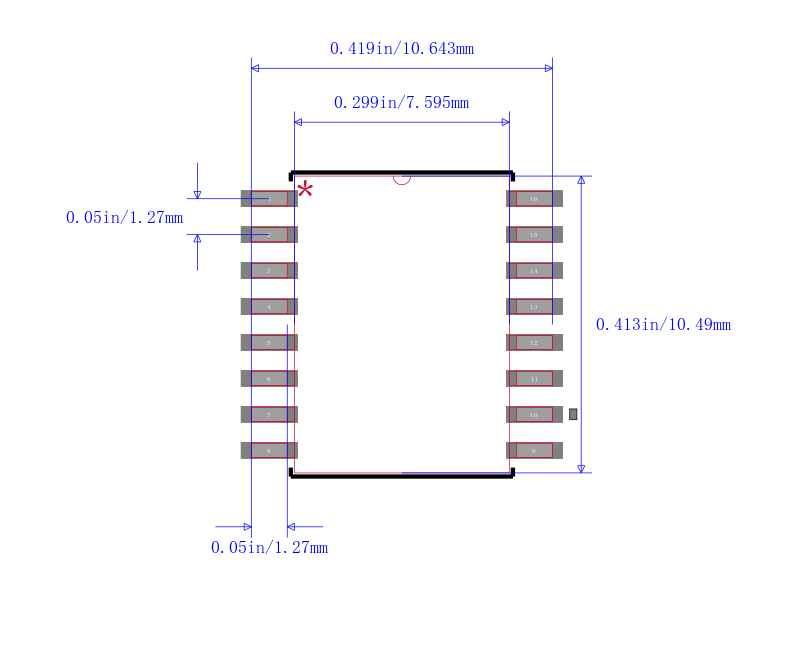

ADUM1300BRWZ-RL封装图
ADUM1300BRWZ-RL电路图

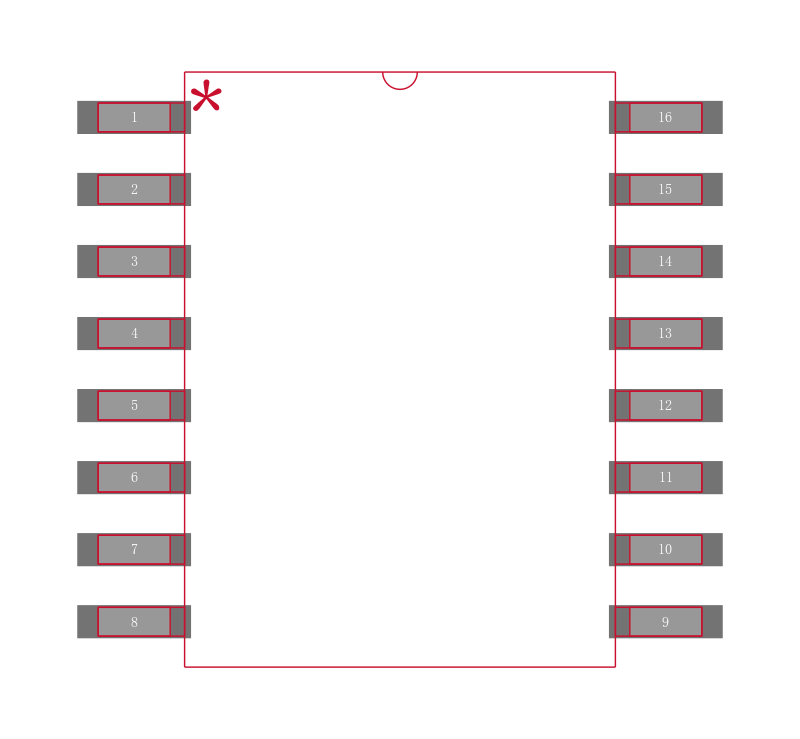

ADUM1300BRWZ-RL封装焊盘图
在线购买ADUM1300BRWZ-RL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ADUM1300BRWZ-RL | ADI 亚德诺 | ADUM1300BRWZ-RL 编带 | 搜索库存 |
替代型号ADUM1300BRWZ-RL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ADUM1300BRWZ-RL 品牌： ADI 亚德诺 封装： SOIC 16Pin 5V 10Mbps | 当前型号 | ADUM1300BRWZ-RL 编带 | 当前型号 |
| 型号： ADUM1300BRWZ 品牌： 亚德诺 封装： SOIC 16Pin 2.7V 10Mbps | 类似代替 | ANALOG DEVICES ADUM1300BRWZ 数字隔离器, 3通道, 50 ns, 2.7 V, 5.5 V, SOIC, 16 引脚 | ADUM1300BRWZ-RL和ADUM1300BRWZ的区别 |
| 型号： ADUM3300BRWZ 品牌： 亚德诺 封装： SOIC 16Pin 2.7V 10Mbps | 类似代替 | ANALOG DEVICES ADUM3300BRWZ 数字隔离器, 3通道, 32 ns, 2.7 V, 5.5 V, WSOIC, 16 引脚 | ADUM1300BRWZ-RL和ADUM3300BRWZ的区别 |
| 型号： ADUM1310BRWZ 品牌： 亚德诺 封装： SOIC 16Pin 2.7V 10Mbps | 类似代替 | ANALOG DEVICES ADUM1310BRWZ 数字隔离器, 3通道, 30 ns, 2.7 V, 5.5 V, WSOIC, 16 引脚 | ADUM1300BRWZ-RL和ADUM1310BRWZ的区别 |
