ADM206AN

ADI(亚德诺) 电子元器件分类

0.1 uF的， + 5V供电的CMOS RS - 232驱动器/接收器 0.1 uF, +5 V Powered CMOS RS-232 Drivers/Receivers

完全版收发器 4/3 RS232 24-PDIP

得捷:
IC TRANSCEIVER FULL 4/3 24DIP

艾睿:
Quad Transmitter Triple Receiver RS-232 24-Pin PDIP N Tube

安富利:
Quad Transmitter Triple Receiver RS-232 24-Pin PDIP Tube

Chip1Stop:
Quad Transmitter Triple Receiver RS-232 24-Pin PDIP N Tube

罗切斯特:
ADM206 - 0.1uF, 5V Powered CMOS RS-232 Driver/Receiver

ADM206AN中文资料参数规格

技术参数

电源电压DC 5.00V max

供电电流 7.00 mA

数据速率 120 kbps

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

高度 3.3 mm

封装 DIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ADM206AN引脚图与封装图

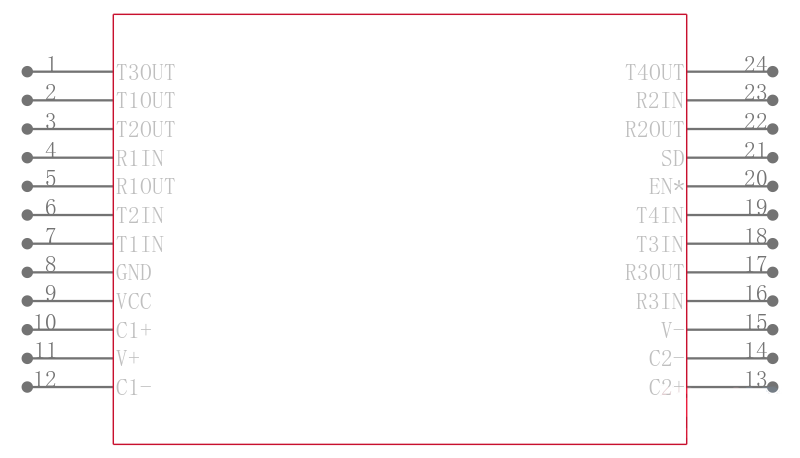

ADM206AN引脚图

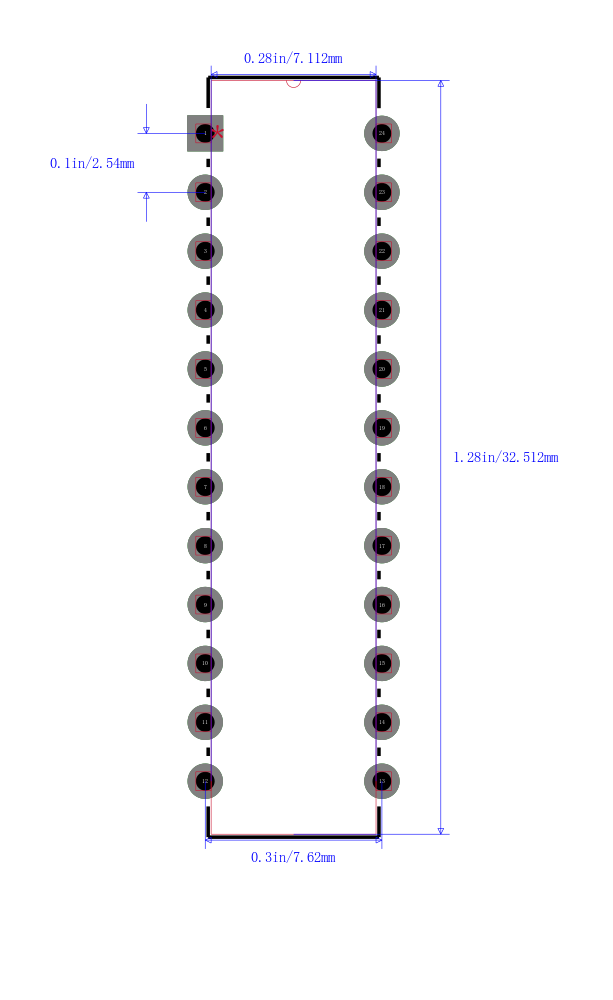

ADM206AN封装图

ADM206AN电路图

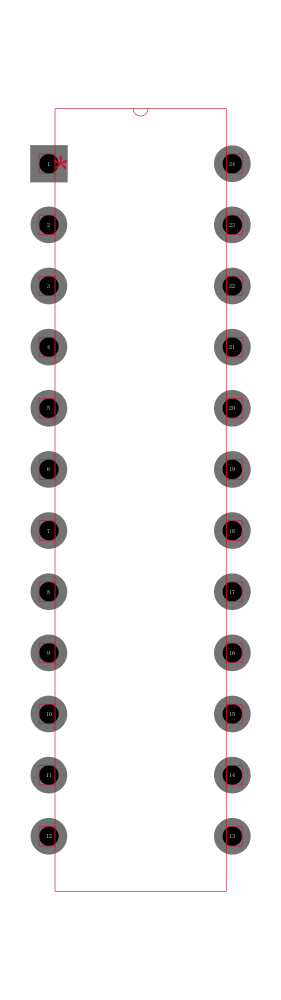

ADM206AN封装焊盘图

在线购买ADM206AN

型号	制造商	描述	购买
ADM206AN	ADI 亚德诺	0.1 uF的， + 5V供电的CMOS RS - 232驱动器/接收器 0.1 uF, +5 V Powered CMOS RS-232 Drivers/Receivers	搜索库存

替代型号ADM206AN

型号/品牌/封装	代替类型	描述	替代型号对比
型号： ADM206AN 品牌： ADI 亚德诺封装： SOIC 24Pin 5V 120kbps	当前型号	0.1 uF的， + 5V供电的CMOS RS - 232驱动器/接收器 0.1 uF, +5 V Powered CMOS RS-232 Drivers/Receivers	当前型号
型号： ADM206ANZ 品牌：亚德诺封装： SOIC 24Pin 5V 120kbps	类似代替	ANALOG DEVICES ADM206ANZ 芯片, RS232收发器, 四路, 120KBPS, DIP-24	ADM206AN和ADM206ANZ的区别
型号： ADM238LJNZ 品牌：亚德诺封装： SOIC 24Pin 4.5V 120kbps	功能相似	RS-232接口集成电路 Low Pwr +5V CMOS 100kBPS Transceiver	ADM206AN和ADM238LJNZ的区别
型号： MAX208IDW 品牌：德州仪器封装： SOIC 24Pin 4.5V 120kbps	功能相似	5V多路RS-232线驱动器/接收器,带+/-15kV ESD保护	ADM206AN和MAX208IDW的区别
