AIRD-02-470K
数据手册.pdf
Abracon
被动器件
AIRD-02-470K中文资料参数规格
技术参数
额定电流 5.5 A
容差 ±10 %
电感 47 µH
测试频率 1 kHz
电阻DC） ≤35 mΩ
工作温度Max 85 ℃
工作温度Min -25 ℃
电阻DC Max 0.035 Ω
封装参数
安装方式 Through Hole
封装 21 mm x 21 mm
外形尺寸
长度 21 mm
高度 21 mm
封装 21 mm x 21 mm
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
AIRD-02-470K引脚图与封装图
AIRD-02-470K引脚图

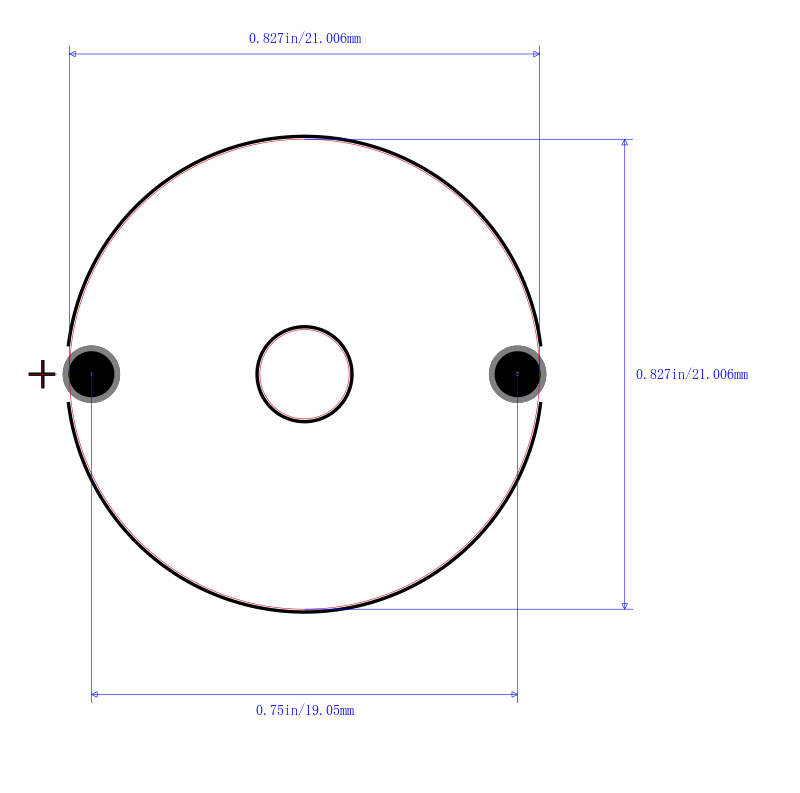

AIRD-02-470K封装图

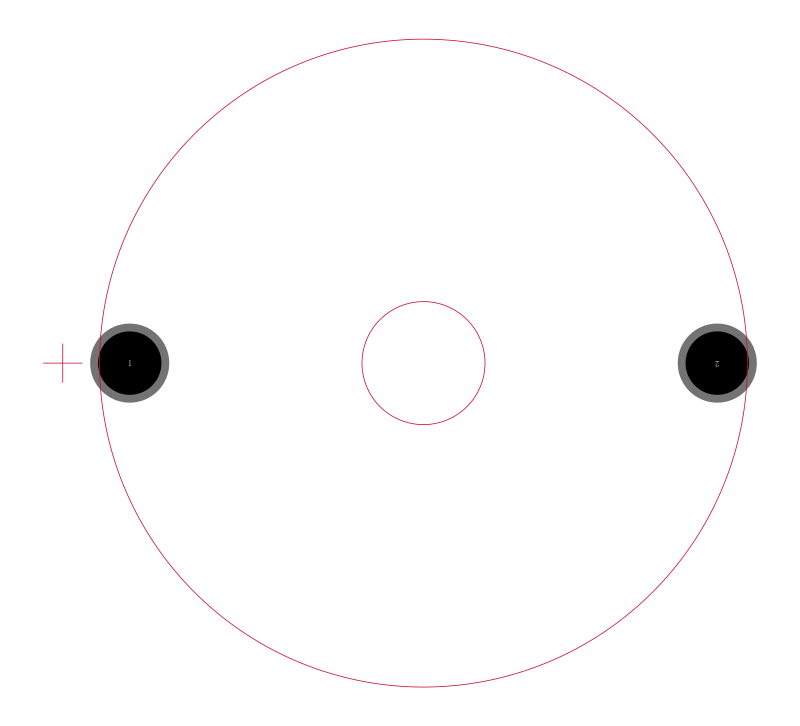

AIRD-02-470K封装焊盘图
在线购买AIRD-02-470K
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AIRD-02-470K | Abracon | Inductor Power Wirewound 47uH 10% 100kHz Ferrite 15A 35mOhm DCR RDL | 搜索库存 |
替代型号AIRD-02-470K
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AIRD-02-470K 品牌： Abracon 封装： | 当前型号 | Inductor Power Wirewound 47uH 10% 100kHz Ferrite 15A 35mOhm DCR RDL | 当前型号 |
| 型号： AIRD-03-470K 品牌： Abracon 封装： | 功能相似 | Inductor Power Drum Core 47uH 10% 100kHz Ferrite 19A 24mOhm DCR RDL | AIRD-02-470K和AIRD-03-470K的区别 |
| 型号： AIRD-01-470K 品牌： Abracon 封装： Radial | 功能相似 | Inductor Power Wirewound 47uH 10% 1kHz Ferrite 2.8A 62mOhm DCR RDL | AIRD-02-470K和AIRD-01-470K的区别 |
| 型号： 01470 品牌： Abracon 封装： | 功能相似 | General Purpose Inductor, 47uH, 10%, 1 Element, Ferrite-Core, RADIAL LEADED, ROHS COMPLIANT | AIRD-02-470K和01470的区别 |
