AIRD-02-151K
数据手册.pdf
Abracon
被动器件
AIRD-02-151K中文资料参数规格
技术参数
额定电流 4 A
容差 ±10 %
电感 150 µH
测试频率 1 kHz
电阻DC） ≤98 mΩ
工作温度Max 85 ℃
工作温度Min -25 ℃
电阻DC Max 0.098 Ω
封装参数
安装方式 Through Hole
封装 Radial
外形尺寸
高度 21 mm
封装 Radial
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
AIRD-02-151K引脚图与封装图

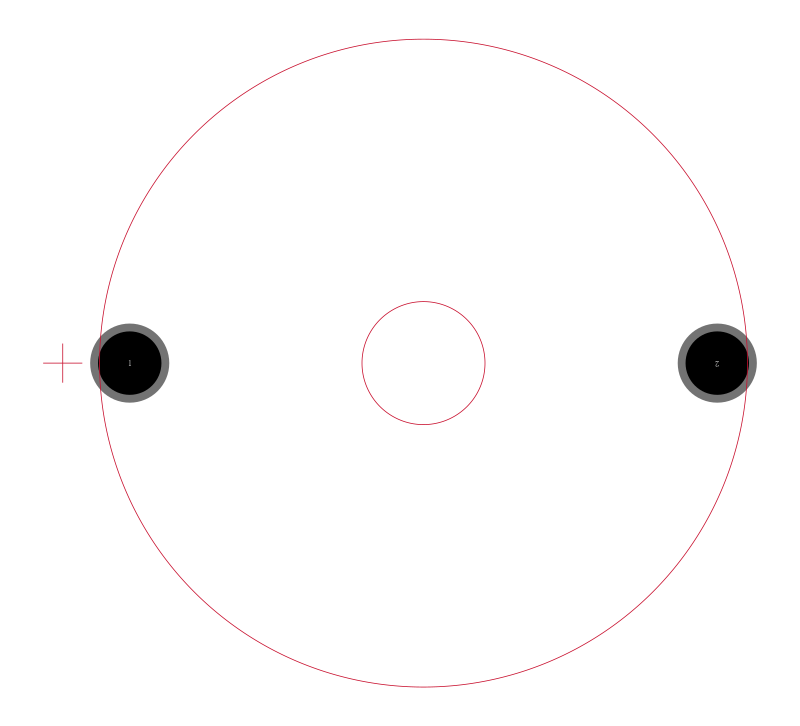

AIRD-02-151K引脚图

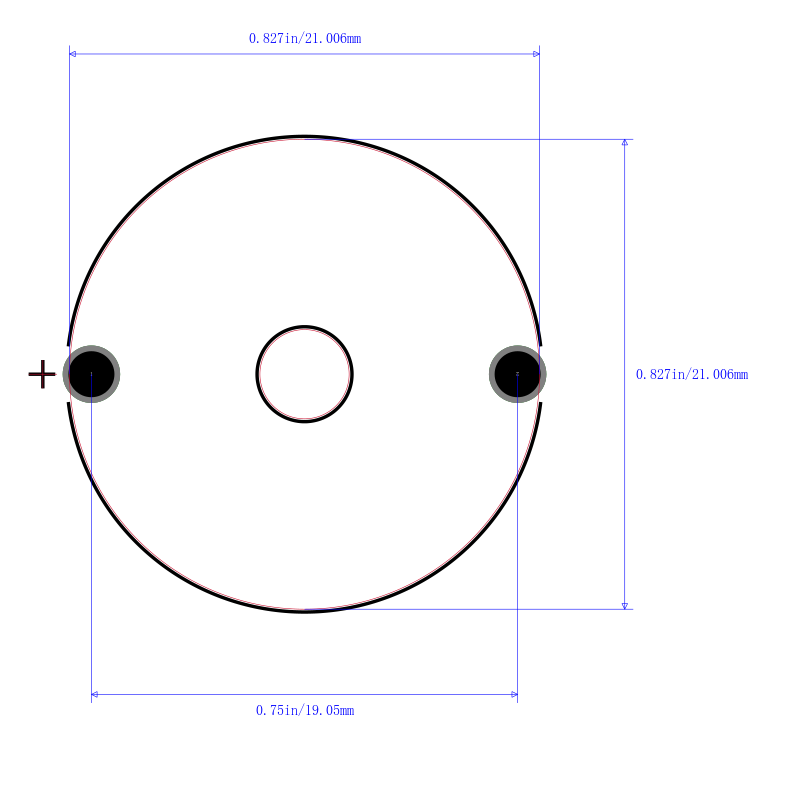

AIRD-02-151K封装图
AIRD-02-151K封装焊盘图
在线购买AIRD-02-151K
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AIRD-02-151K | Abracon | Inductor Power Wirewound 150uH 10% 100kHz Ferrite 8.6A 98mOhm DCR RDL | 搜索库存 |
替代型号AIRD-02-151K
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AIRD-02-151K 品牌： Abracon 封装： Radial | 当前型号 | Inductor Power Wirewound 150uH 10% 100kHz Ferrite 8.6A 98mOhm DCR RDL | 当前型号 |
| 型号： AIRD-01-151K 品牌： Abracon 封装： Radial | 类似代替 | Ind Power Wirewound 150uH 10% 1kHz Ferrite 1.6A RDL | AIRD-02-151K和AIRD-01-151K的区别 |
| 型号： AIRD-03-151K 品牌： Abracon 封装： Radial | 类似代替 | Inductor Power Drum Core 150uH 10% 100kHz Ferrite 10A 64mOhm DCR RDL | AIRD-02-151K和AIRD-03-151K的区别 |
| 型号： 1415449C 品牌： 村田 封装： | 功能相似 | Murata 1400 系列高电流径向电感器设计用于电力线应用，例如开关调节器、滤波器和抑制电路采用高饱和度通量密度材料 构造，允许在高电流应用场合中使用 适合于印刷电路板或通过中心固定洞使用非磁性扣件的底盘安装 使用易于剥离的预镀锡搪瓷铜引线进行端接 导线长度 10mm 工作温度：-40 → +85°C 电感容差：±10% 选择指南和尺寸 --- 库存号 | 电感 | 额定电流 | 直径 | 高度 | 引线直径 | 节距 228-416 | 100 uH | 5.4 A | 24.4 mm | 14.0 mm | 1.02 mm | 23.6 mm 228-422 | 220 uH | 3.5 A | 24.4 mm | 14.0 mm | 0.85 mm | 23.5 mm 228-438 | 330 uH | 2.8 A | 24.4 mm | 14.0 mm | 0.76 mm | 23.4 mm 228-444 | 470 uH | 2.3 A | 24.4 mm | 14.0 mm | 0.67 mm | 23.3 mm 228-551 | 1.0 mH | 1.6 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.2 mm 228-567 | 3.3 mH | 0.7 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.0 mm 228-573 | 10 mH | 0.4 A | 24.4 mm | 14.0 mm | 0.34 mm | 22.9 mm 228-589 | 100 uH | 7.8 A | 29.8 mm | 21.8 mm | 1.30 mm | 29.3 mm 228-595 | 220 uH | 5.5 A | 29.8 mm | 21.8 mm | 1.14 mm | 29.1 mm 228-602 | 330 uH | 4.5 A | 29.8 mm | 21.8 mm | 1.02 mm | 29.0 mm 228-618 | 470 uH | 4.0 A | 29.8 mm | 21.8 mm | 0.97 mm | 29.0 mm ### Murata 引线电感器（扼流圈） | AIRD-02-151K和1415449C的区别 |
