ADUM4190TRIZ

ADUM4190TRIZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADUM4190TRIZ  隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚

，Analog Devices


得捷:
IC ISOLATOR 16SOIC


欧时:
Analog Devices ADUM4190TRIZ 隔离放大器, 单电源, 3 → 20 V单电源电压, 72dB隔离模式抑制, 16引脚


立创商城:
ADUM4190TRIZ


贸泽:
隔离放大器 5kV High Stability Isolated Error Amp


e络盟:
隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚


艾睿:
SP Amp ISOL Amp Single 20V 16-Pin SOIC W Tube


安富利:
High Stability Isolated Error Amplifier 16-Pin SOIC Tube


Verical:
SP Amp ISOL Amp Single 20V 16-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADUM4190TRIZ  Isolation Amplifier, High Stability Error, 1, 5 kV, 3V to 20V, SOIC, 16


力源芯城:
5kV rms 隔离误差放大器


DeviceMart:
IC AMPLIFIER ISOLATED 16-SOIC


ADUM4190TRIZ中文资料参数规格
技术参数

供电电流 2.90 mA

通道数 2

针脚数 16

耗散功率 2.78 W

共模抑制比 72 dB

带宽 400 kHz

增益频宽积 10 MHz

隔离电压 5 kV

下降时间Max 1000000 ns

上升时间Max 1000000 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 400 kHz

电源电压 3V ~ 20V

电源电压Max 20 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 12.85 mm

宽度 7.6 mm

高度 2.44 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Signal Processing, Power Management, 分路稳压器，线性电源，逆变器，UPS, 信号处理, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

ADUM4190TRIZ引脚图与封装图

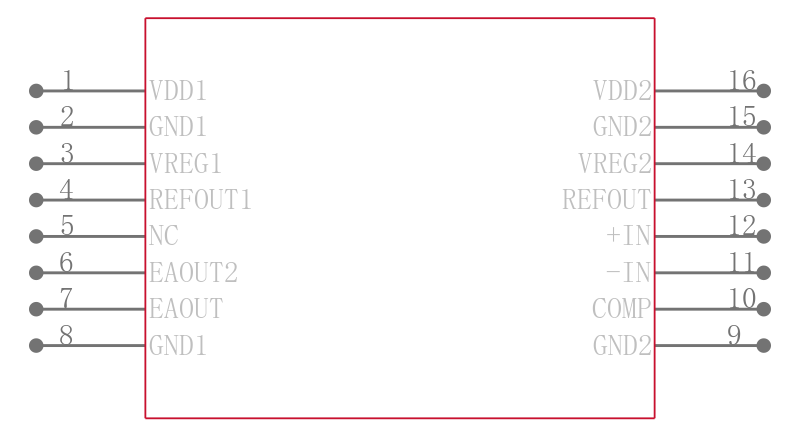

ADUM4190TRIZ引脚图

ADUM4190TRIZ引脚图

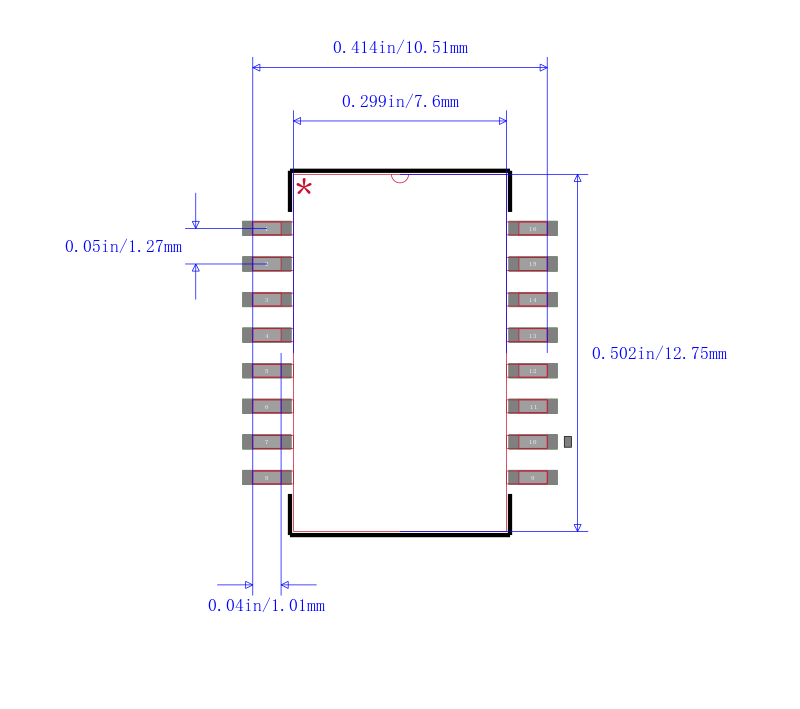

ADUM4190TRIZ封装图

ADUM4190TRIZ封装图

ADUM4190TRIZ电路图

ADUM4190TRIZ电路图

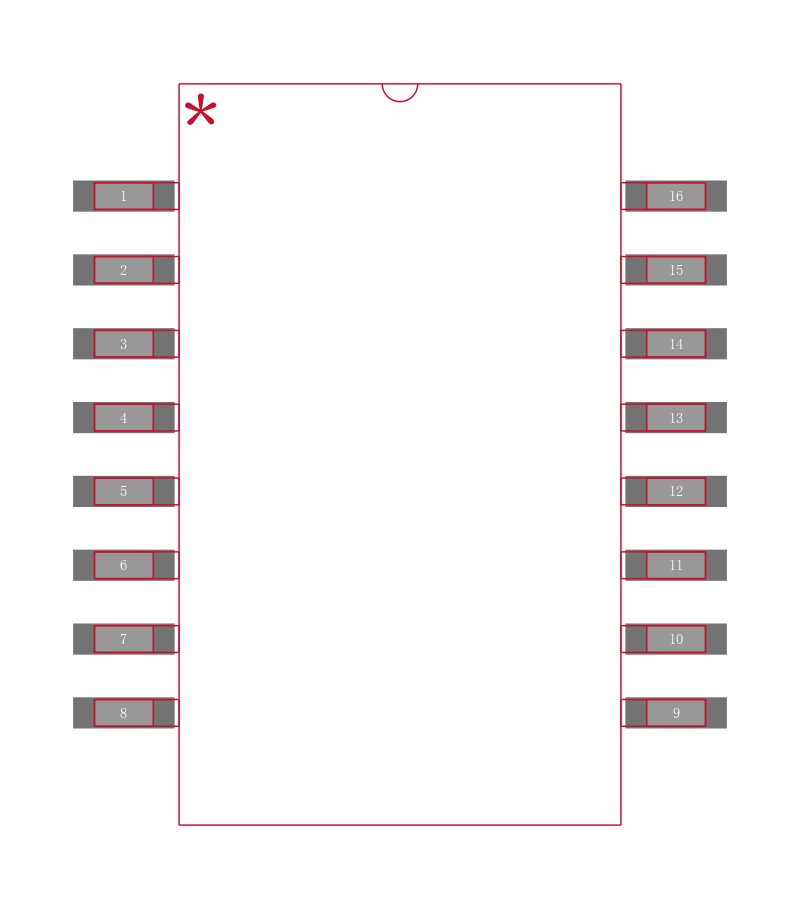

ADUM4190TRIZ封装焊盘图

ADUM4190TRIZ封装焊盘图

在线购买ADUM4190TRIZ
型号 制造商 描述 购买
ADUM4190TRIZ ADI 亚德诺 ANALOG DEVICES  ADUM4190TRIZ  隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚 搜索库存
替代型号ADUM4190TRIZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADUM4190TRIZ

品牌： ADI 亚德诺

封装：

当前型号

ANALOG DEVICES  ADUM4190TRIZ  隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚

当前型号

型号： ADUM4190BRIZ

品牌： 亚德诺

封装：

类似代替

ANALOG DEVICES  ADUM4190BRIZ  隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚

ADUM4190TRIZ和ADUM4190BRIZ的区别

型号： ADUM4190ARIZ

品牌： 亚德诺

封装： SOIC 16Pin

类似代替

ANALOG DEVICES  ADUM4190ARIZ  隔离放大器, 高稳定性错误, 1个放大器, 5 kV, 3V 至 20V, SOIC, 16 引脚

ADUM4190TRIZ和ADUM4190ARIZ的区别

型号： ADUM4190TRIZ-RL

品牌： 亚德诺

封装： SOIC 16Pin

类似代替

隔离放大器 5kV High Stability Isolated Error Amp

ADUM4190TRIZ和ADUM4190TRIZ-RL的区别
