ADM241LJRZ

ADM241LJRZ

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  ADM241LJRZ  收发器, RS232, 4驱动器, 4.5V-5.5电源, SOIC-28

完全版 收发器 4/5 RS232 28-SOIC


得捷:
IC TRANSCEIVER FULL 4/5 28SOIC


立创商城:
ADM241LJRZ


贸泽:
RS-232 Interface IC Low Pwr +5V CMOS 100kBPS Transceiver


艾睿:
Quad Transmitter Quint Receiver RS-232 28-Pin SOIC W Tube


安富利:
Quad Transmitter Quint Receiver RS-232 28-Pin SOIC W Tube


Chip1Stop:
Quad Transmitter Quint Receiver RS-232 28-Pin SOIC W Tube


Verical:
Quad Transmitter Quint Receiver RS-232 28-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADM241LJRZ  RS232 Transceiver RS232, 4.5V-5.5V supply, 4 Drivers, SOIC-28


罗切斯特:
ADM241 - 5V Powered CMOS RS-232 Driver/Receiver


DeviceMart:
IC TXRX RS-232 4:5 5V LP 28SOIC


Win Source:
4/5 Transceiver Full RS232 28-SOIC W


ADM241LJRZ中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 13 mA

针脚数 28

数据速率 120 kbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 18.1 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

ADM241LJRZ引脚图与封装图

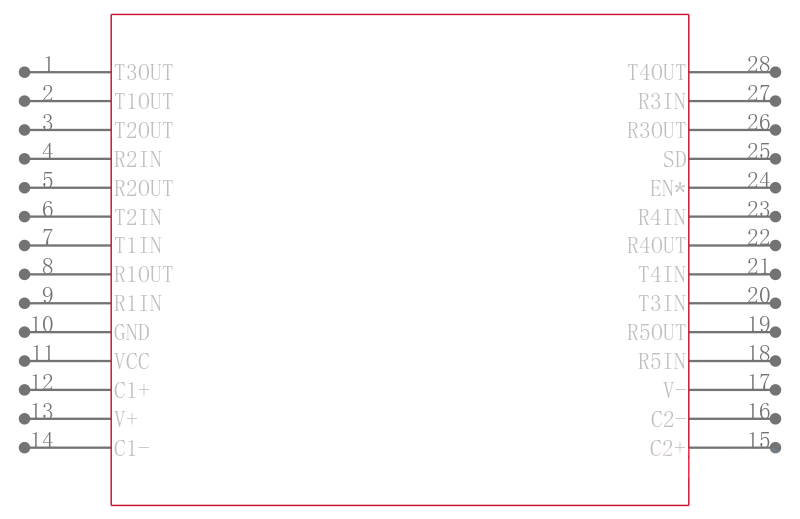

ADM241LJRZ引脚图

ADM241LJRZ引脚图

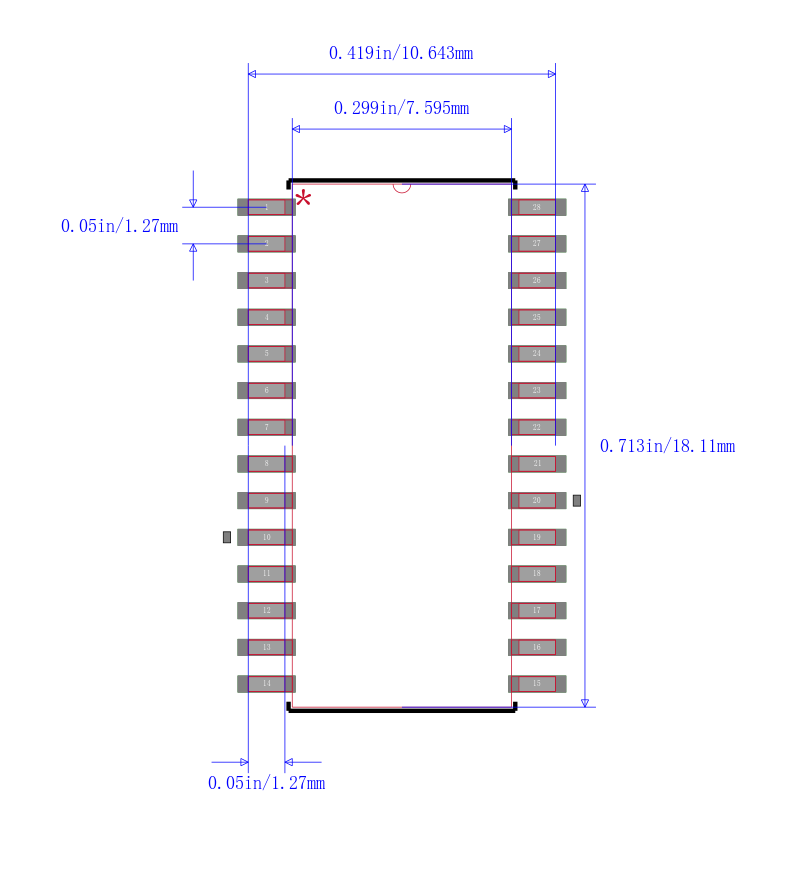

ADM241LJRZ封装图

ADM241LJRZ封装图

ADM241LJRZ电路图

ADM241LJRZ电路图

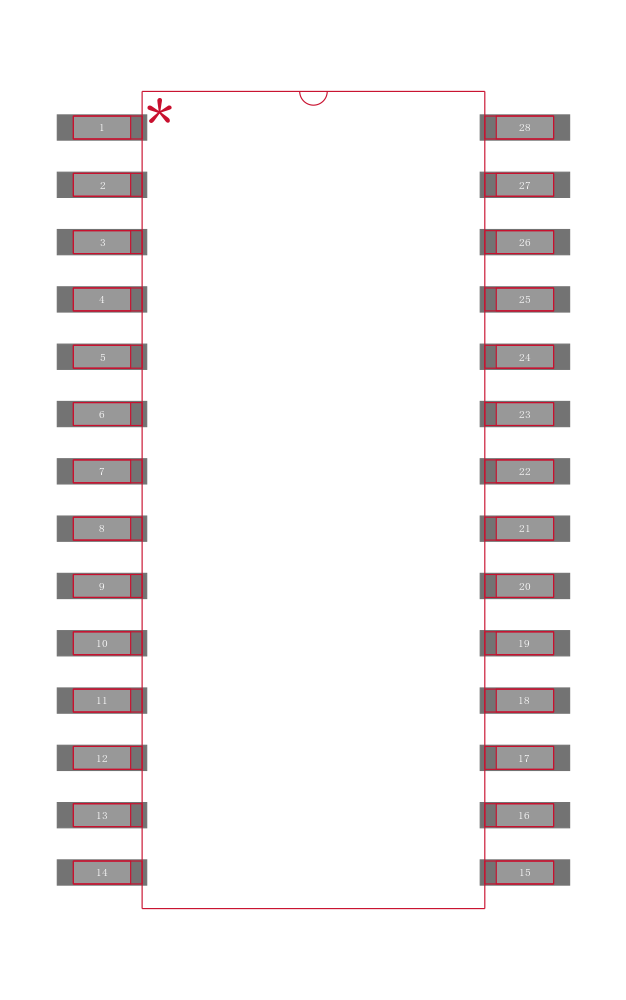

ADM241LJRZ封装焊盘图

ADM241LJRZ封装焊盘图

在线购买ADM241LJRZ
型号 制造商 描述 购买
ADM241LJRZ ADI 亚德诺 ANALOG DEVICES  ADM241LJRZ  收发器, RS232, 4驱动器, 4.5V-5.5电源, SOIC-28 搜索库存
替代型号ADM241LJRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADM241LJRZ

品牌： ADI 亚德诺

封装： SOIC 28Pin 4.5V 120kbps

当前型号

ANALOG DEVICES  ADM241LJRZ  收发器, RS232, 4驱动器, 4.5V-5.5电源, SOIC-28

当前型号

型号： ADM213ARSZ

品牌： 亚德诺

封装： SOP 28Pin 4.5V 120kbps

类似代替

ANALOG DEVICES  ADM213ARSZ  收发器, RS232, 4驱动器, 4.5V-5.5电源, SSOP-28

ADM241LJRZ和ADM213ARSZ的区别

型号： ADM241LJR

品牌： 亚德诺

封装： SOIC 28Pin 5V 120kbps

类似代替

\+ 5V供电的CMOS RS - 232驱动器/接收器 +5 V Powered CMOS RS-232 Drivers/Receivers

ADM241LJRZ和ADM241LJR的区别

型号： ADM241LJRZ-REEL

品牌： 亚德诺

封装： SOIC 28Pin 5V 120kbps

类似代替

RS-232接口集成电路 RS-232 CIRCUIT

ADM241LJRZ和ADM241LJRZ-REEL的区别
