AISC-0805F-150G-T

AISC-0805F-150G-T

数据手册.pdf
Abracon 被动器件

15uH ±2% 编带

15 µH 无屏蔽 绕线 器 80 mA 6.5 欧姆最大 0805(2012 公制)


立创商城:
15uH ±2%


得捷:
FIXED IND 15UH 80MA 6.5 OHM SMD


艾睿:
Inductor RF Wirewound 15uH 2% 2.5MHz 10Q-Factor Ferrite 0.08A 6.5Ohm DCR 0805 T/R


安富利:
Ind Chip Wirewound 15uH 2% 2.5MHz 10Q-Factor Ferrite 80mA 0805 T/R


AISC-0805F-150G-T中文资料参数规格
技术参数

额定电流 80 mA

容差 ±2 %

电感 15 µH

自谐频率 23 MHz

测试频率 2.5 MHz

电阻DC) ≤6.5 Ω

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 6.5 Ω

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 1.55 mm

封装公制 2012

封装 0805

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

AISC-0805F-150G-T引脚图与封装图
AISC-0805F-150G-T引脚图

AISC-0805F-150G-T引脚图

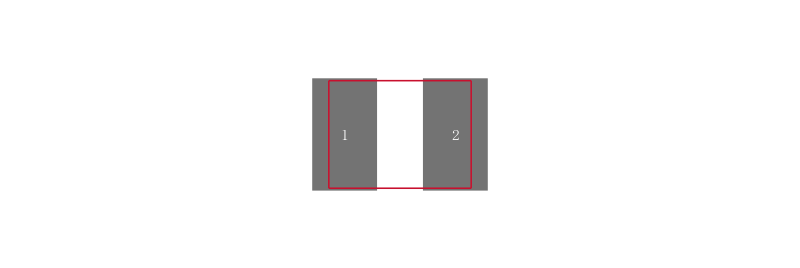

AISC-0805F-150G-T封装图

AISC-0805F-150G-T封装图

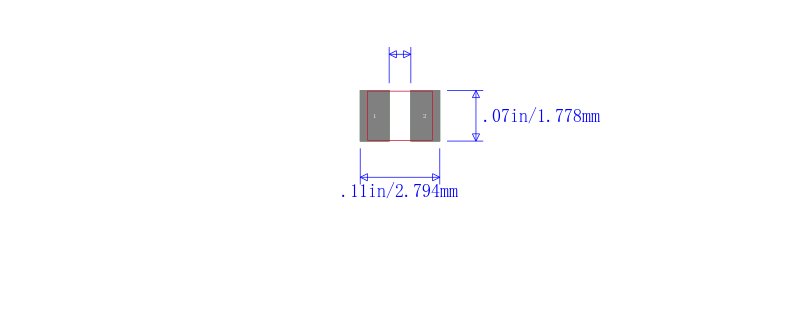

AISC-0805F-150G-T封装焊盘图

AISC-0805F-150G-T封装焊盘图
