AD5247BKSZ5-RL7

AD5247BKSZ5-RL7

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  AD5247BKSZ5-RL7  易失性数字电位器, 5 kohm, 单, I2C, 线性, ± 30%, 2.7 V

5k 欧姆 电路 128 抽头 I²C 接口 SC-70-6


得捷:
IC DGTL POT 5KOHM 128TAP SC70-6


立创商城:
AD5247BKSZ5-RL7


e络盟:
ANALOG DEVICES  AD5247BKSZ5-RL7  易失性数字电位器, 5 kohm, 单, I2C, 线性, ± 30%, 2.7 V


艾睿:
The AD5247BKSZ5-RL7 digital potentiometer from Analog Devices makes it easy to adjust the resistance in your application. This digital potentiometer has a temperature range of -40 °C to 125 °C. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. This device uses a single power supply.


Chip1Stop:
Digital Potentiometer 128POS 5kOhm Single Automotive 6-Pin SC-70 T/R


Verical:
Digital Potentiometer 5kOhm 128POS Volatile Automotive 6-Pin SC-70 T/R


罗切斯特:
AD5247 - 128-Position I2C-Compatible Digital Potentiometer


AD5247BKSZ5-RL7中文资料参数规格
技术参数

容差 ±30 %

供电电流 0.003 mA

电路数 1

针脚数 6

时钟频率 400kHz max

电阻 5 KΩ

阻值偏差 ±30 %

静态电流 3.00 µA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

温度系数 ±45 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD5247BKSZ5-RL7引脚图与封装图
AD5247BKSZ5-RL7引脚图

AD5247BKSZ5-RL7引脚图

AD5247BKSZ5-RL7封装图

AD5247BKSZ5-RL7封装图

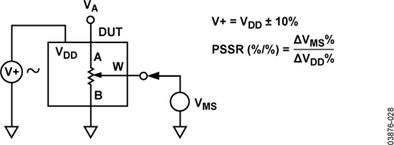

AD5247BKSZ5-RL7电路图

AD5247BKSZ5-RL7电路图

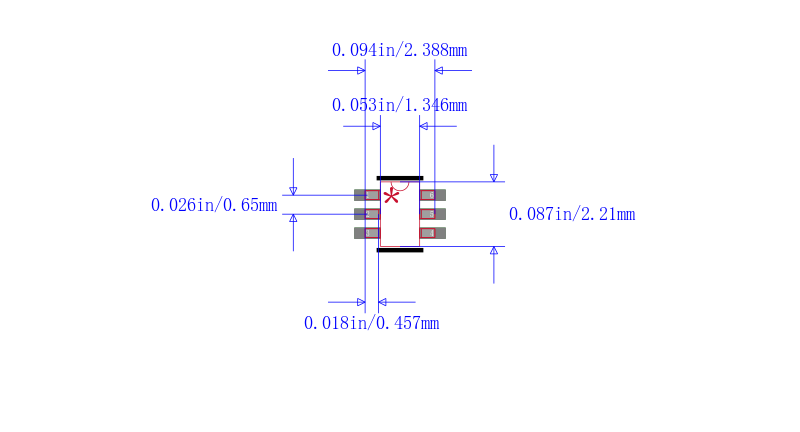

AD5247BKSZ5-RL7封装焊盘图

AD5247BKSZ5-RL7封装焊盘图

在线购买AD5247BKSZ5-RL7
型号 制造商 描述 购买
AD5247BKSZ5-RL7 ADI 亚德诺 ANALOG DEVICES  AD5247BKSZ5-RL7  易失性数字电位器, 5 kohm, 单, I2C, 线性, ± 30%, 2.7 V 搜索库存
替代型号AD5247BKSZ5-RL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5247BKSZ5-RL7

品牌： ADI 亚德诺

封装： SC-70 5kohms 30per 6Pin 45ppm/deg C

当前型号

ANALOG DEVICES  AD5247BKSZ5-RL7  易失性数字电位器, 5 kohm, 单, I2C, 线性, ± 30%, 2.7 V

当前型号

型号： AD5246BKS5-RL7

品牌： 亚德诺

封装： SC-70 5kohms 30per 45ppm/deg C

完全替代

128位I2C兼容数字电阻 128-Position I2C Compatible Digital Resistor

AD5247BKSZ5-RL7和AD5246BKS5-RL7的区别

型号： AD5247BKS5-RL7

品牌： 亚德诺

封装： SC-70

完全替代

128位I2C兼容数字电位计 128-Position I2C Compatible Digital Potentiometer

AD5247BKSZ5-RL7和AD5247BKS5-RL7的区别

型号： AD5246BKSZ5-RL7

品牌： 亚德诺

封装： SC-70 5kohms 30per 6Pin 45ppm/deg C

类似代替

ANALOG DEVICES  AD5246BKSZ5-RL7  易失性数字电位器, 5 kohm, 单, I2C, 线性, ± 30%, 2.7 V

AD5247BKSZ5-RL7和AD5246BKSZ5-RL7的区别
