AD5338BRMZ-1

AD5338BRMZ-1

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD5338BRMZ-1  数模转换器, 双路, 10 bit, 400 kSPS, 串行, 2.5V 至 5.5V, MSOP, 8 引脚

10 位 2 8-MSOP


得捷:
IC DAC 10BIT V-OUT 8MSOP


e络盟:
# ANALOG DEVICES  AD5338BRMZ-1  数模转换器, 双路, 10 bit, 400 kSPS, 串行, 2.5V 至 5.5V, MSOP, 8 引脚


艾睿:
DAC 2-CH Resistor-String 10-bit 8-Pin MSOP Tube


安富利:
DAC 2-CH Resistor-String 10-bit 8-Pin MSOP Tube


Chip1Stop:
DAC 2-CH Resistor-String 10-bit 8-Pin MSOP Tube


Verical:
DAC 2-CH Resistor-String 10-bit 8-Pin MSOP Tube


罗切斯特:
AD5338 - Dual, 10-Bit nanoDAC with Reference, I2C Interface


AD5338BRMZ-1中文资料参数规格
技术参数

输出接口数 2

通道数 2

针脚数 8

位数 10

耗散功率 0.0019 W

采样率 400 kHz

分辨率Bits 10.0

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 1.9 mW

数模转换数DAC 2

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

高度 0.85 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

AD5338BRMZ-1引脚图与封装图

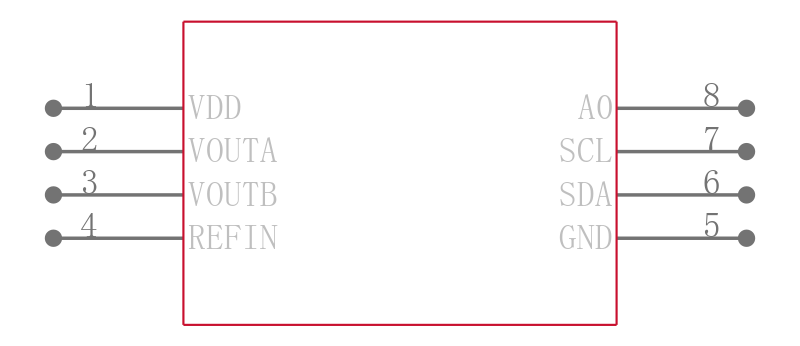

AD5338BRMZ-1引脚图

AD5338BRMZ-1引脚图

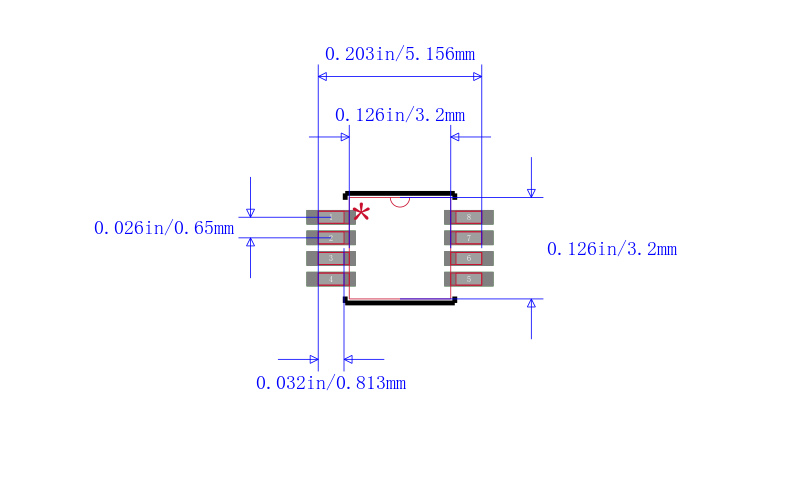

AD5338BRMZ-1封装图

AD5338BRMZ-1封装图

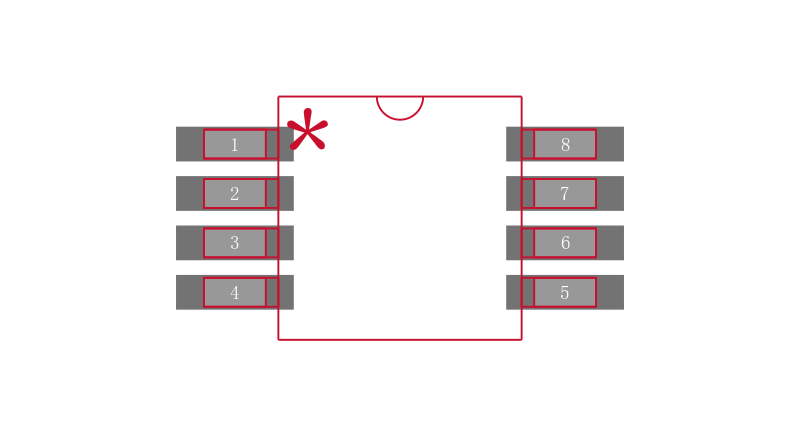

AD5338BRMZ-1封装焊盘图

AD5338BRMZ-1封装焊盘图

在线购买AD5338BRMZ-1
型号 制造商 描述 购买
AD5338BRMZ-1 ADI 亚德诺 ANALOG DEVICES  AD5338BRMZ-1  数模转换器, 双路, 10 bit, 400 kSPS, 串行, 2.5V 至 5.5V, MSOP, 8 引脚 搜索库存
替代型号AD5338BRMZ-1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5338BRMZ-1

品牌： ADI 亚德诺

封装： MSOP 8Pin 10.0Bit

当前型号

ANALOG DEVICES  AD5338BRMZ-1  数模转换器, 双路, 10 bit, 400 kSPS, 串行, 2.5V 至 5.5V, MSOP, 8 引脚

当前型号

型号： AD5338ARMZ-REEL7

品牌： 亚德诺

封装： MSOP-8 10Bit 8Pin 10.0Bit

完全替代

2.5 V至5.5 V ， 250 MUA ， 2线接口 2.5 V to 5.5 V, 250 muA, 2-Wire Interface

AD5338BRMZ-1和AD5338ARMZ-REEL7的区别

型号： AD5338ARM-REEL7

品牌： 亚德诺

封装： MSOP 10Bit 8Pin

完全替代

2.5 V至5.5 V ， 250 UA ， 2线接口双电压输出， 8位/ 10位/ 12位DAC 2.5 V to 5.5 V, 250 UA, 2-Wire Interface Dual-Voltage Output, 8-/10-/12-Bit DACs

AD5338BRMZ-1和AD5338ARM-REEL7的区别

型号： AD5338ARMZ

品牌： 亚德诺

封装： MSOP 10Bit 8Pin 10.0Bit

类似代替

ANALOG DEVICES  AD5338ARMZ  数模转换器, 双路, 10 bit, 14.8 kSPS, 串行, 2.5V 至 5.5V, SOP, 8 引脚

AD5338BRMZ-1和AD5338ARMZ的区别
