AD5323ARUZ

AD5323ARUZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD5323ARUZ  数模转换器, 双路, 12 bit, 125 kSPS, 串行, 2.5V 至 5.5V, TSSOP, 16 引脚

12 位，2 通道，Analog Devices

### 数字到模拟转换器 - Analog Devices


得捷:
IC DAC 12BIT V-OUT 16TSSOP


立创商城:
AD5323ARUZ


欧时:
Analog Devices AD5323ARUZ 双 12 位 DAC, 125ksps, Serial SPI/QSPI/Microwire接口, 16引脚 TSSOP封装


贸泽:
Digital to Analog Converters - DAC DUAL 12-BIT VTG OUT IC


艾睿:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube


Chip1Stop:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube


Verical:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube


罗切斯特:
AD5323 - 2.5V to 5.5V, 230uA, Dual Rail-To-Rail Voltage Output 12-Bit DAC


Win Source:
IC DAC 12BIT DUAL R-R 16-TSSOP


AD5323ARUZ中文资料参数规格
技术参数

输出接口数 2

通道数 2

针脚数 16

位数 12

耗散功率 2.5 mW

采样率 125 ksps

分辨率Bits 12.0

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 2.5 mW

数模转换数DAC 2

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

AD5323ARUZ引脚图与封装图

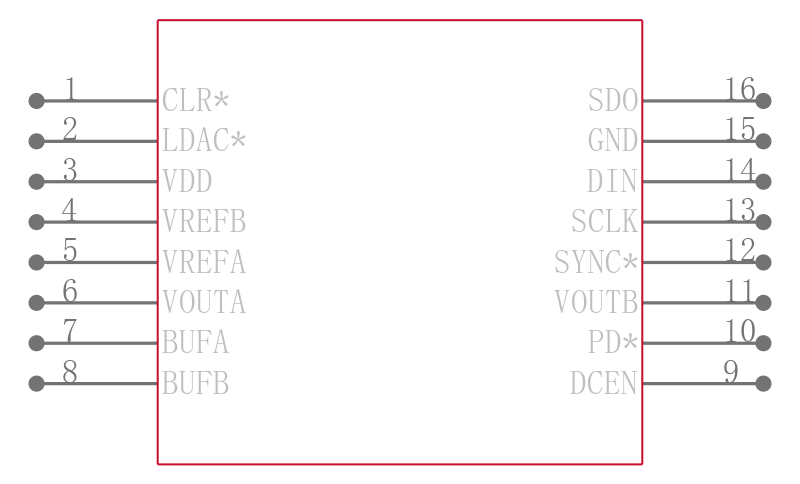

AD5323ARUZ引脚图

AD5323ARUZ引脚图

AD5323ARUZ封装图

AD5323ARUZ封装图

AD5323ARUZ电路图

AD5323ARUZ电路图

AD5323ARUZ封装焊盘图

AD5323ARUZ封装焊盘图

在线购买AD5323ARUZ
型号 制造商 描述 购买
AD5323ARUZ ADI 亚德诺 ANALOG DEVICES  AD5323ARUZ  数模转换器, 双路, 12 bit, 125 kSPS, 串行, 2.5V 至 5.5V, TSSOP, 16 引脚 搜索库存
替代型号AD5323ARUZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5323ARUZ

品牌： ADI 亚德诺

封装： TSSOP 12Bit 16Pin 12.0Bit

当前型号

ANALOG DEVICES  AD5323ARUZ  数模转换器, 双路, 12 bit, 125 kSPS, 串行, 2.5V 至 5.5V, TSSOP, 16 引脚

当前型号

型号： AD5323ARUZ-REEL7

品牌： 亚德诺

封装： 16-TSSOP 12Bit 16Pin

完全替代

IC,D/A CONVERTER,DUAL,12Bit,CMOS,TSSOP,16Pin

AD5323ARUZ和AD5323ARUZ-REEL7的区别

型号： AD5323ARU

品牌： 亚德诺

封装： TSSOP 12Bit 16Pin

完全替代

2.5 V至5.5 V ， 230 μA ，双通道轨至轨电压输出8位/ 10位/ 12位DAC 2.5 V to 5.5 V, 230 μA, Dual Rail-to-Rail Voltage Output 8-/10-/12-Bit DACs

AD5323ARUZ和AD5323ARU的区别

型号： AD5323ARU-REEL7

品牌： 亚德诺

封装： TSSOP 12Bit 16Pin

完全替代

2.5 V至5.5 V ， 230 μA ，双通道轨至轨电压输出8位/ 10位/ 12位DAC 2.5 V to 5.5 V, 230 μA, Dual Rail-to-Rail Voltage Output 8-/10-/12-Bit DACs

AD5323ARUZ和AD5323ARU-REEL7的区别
