AD7568BSZ

AD7568BSZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7568BSZ  数模转换器, 12 bit, 2 MSPS, 串行, 4.75V 至 5.25V, MQFP, 44 引脚

12 位 8 44-MQFP（10x10）


得捷:
IC DAC 12BIT A-OUT 44MQFP


立创商城:
AD7568BSZ


艾睿:
DAC 8-CH Segment 12-bit 44-Pin MQFP Tray


安富利:
DAC 8-CH R-2R 12-bit 44-Pin MQFP


Chip1Stop:
DAC 8-CH R-2R 12-bit 44-Pin MQFP Tray


Verical:
DAC 8-CH Segment 12-bit 44-Pin MQFP Tray


Newark:
# ANALOG DEVICES  AD7568BSZ  Digital to Analog Converter, 12 bit, 2 MSPS, Serial, 4.75V to 5.25V, MQFP, 44 Pins


罗切斯特:
D/A Converter, 8 Func, Serial Input Loading, 0.5us Settling Time, PQFP44


DeviceMart:
IC DAC 12BIT OCTAL LC2MOS 44MQFP


Win Source:
IC DAC 12BIT OCTAL LC2MOS 44MQFP


AD7568BSZ中文资料参数规格
技术参数

电源电压DC 4.75 V, 5.25 V max

输出接口数 8

供电电流 3.50 mA

通道数 8

针脚数 44

位数 12

耗散功率 0.25 W

采样率 2 Msps

分辨率Bits 12.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 250 mW

数模转换数DAC 8

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 44

封装 QFP-44

外形尺寸

高度 2 mm

封装 QFP-44

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD7568BSZ引脚图与封装图

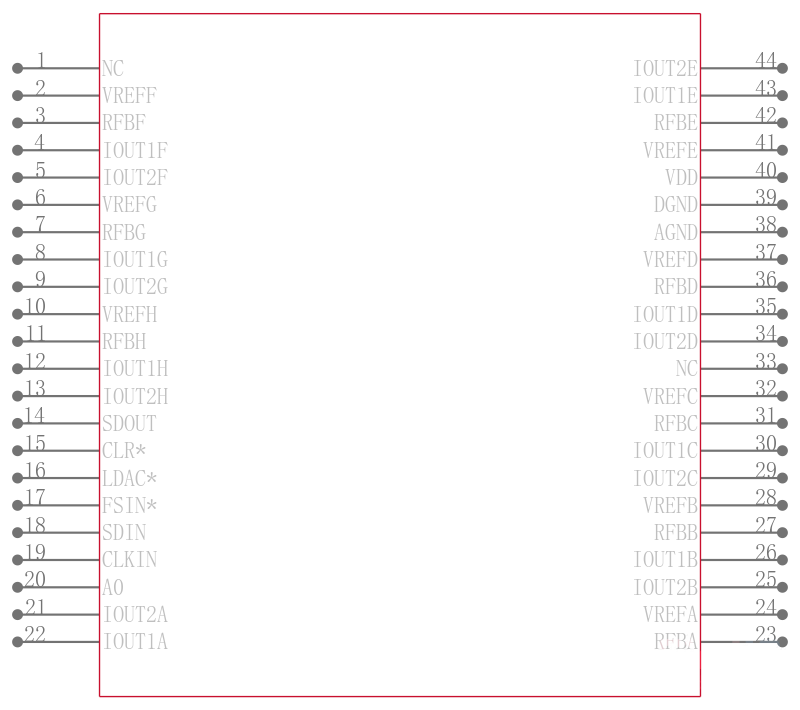

AD7568BSZ引脚图

AD7568BSZ引脚图

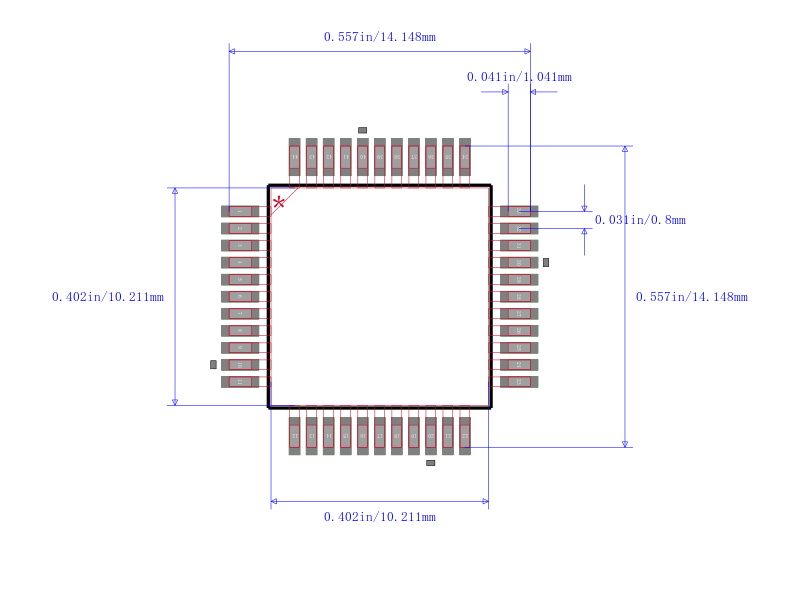

AD7568BSZ封装图

AD7568BSZ封装图

AD7568BSZ电路图

AD7568BSZ电路图

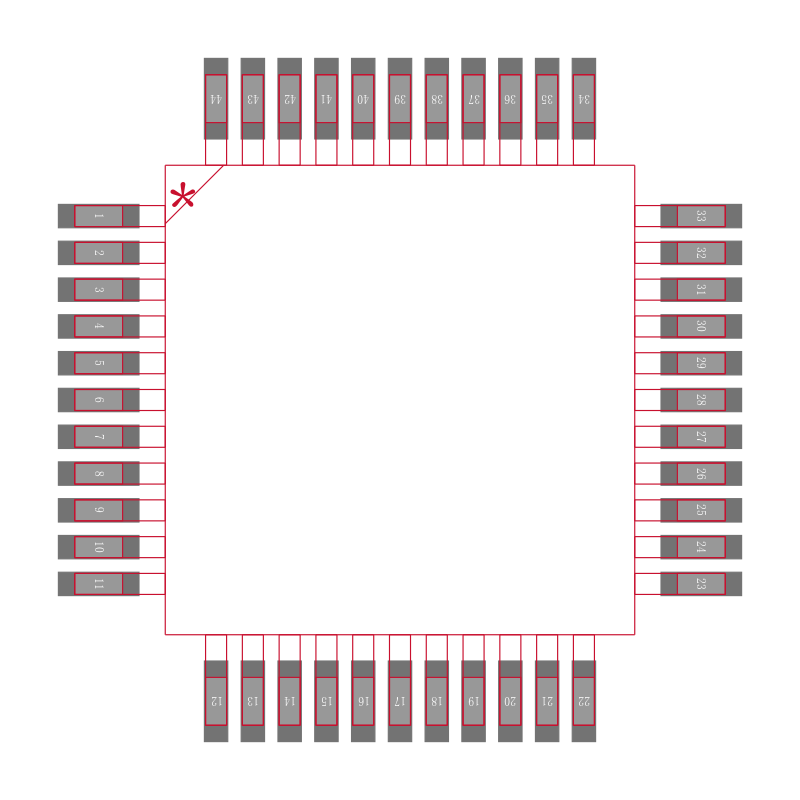

AD7568BSZ封装焊盘图

AD7568BSZ封装焊盘图

在线购买AD7568BSZ
型号 制造商 描述 购买
AD7568BSZ ADI 亚德诺 ANALOG DEVICES  AD7568BSZ  数模转换器, 12 bit, 2 MSPS, 串行, 4.75V 至 5.25V, MQFP, 44 引脚 搜索库存
替代型号AD7568BSZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7568BSZ

品牌： ADI 亚德诺

封装： MQFP 12Bit 44Pin 12.0Bit

当前型号

ANALOG DEVICES  AD7568BSZ  数模转换器, 12 bit, 2 MSPS, 串行, 4.75V 至 5.25V, MQFP, 44 引脚

当前型号

型号： AD7568BS-REEL

品牌： 亚德诺

封装： QFP 12Bit

完全替代

DAC 8CH R-2R 12Bit 44Pin MQFP T/R

AD7568BSZ和AD7568BS-REEL的区别

型号： AD7568BSZ-REEL

品牌： 亚德诺

封装： QFP-44 12Bit 44Pin 12.0Bit

类似代替

LC2MOS八通道12位DAC LC2MOS Octal 12-Bit DAC

AD7568BSZ和AD7568BSZ-REEL的区别

型号： AD7568BS

品牌： 亚德诺

封装： MQFP 12Bit 44Pin

类似代替

LC2MOS八通道12位DAC LC2MOS Octal 12-Bit DAC

AD7568BSZ和AD7568BS的区别
