AD774BJNZ

AD774BJNZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD774BJNZ  模数转换器, 12 bit, 双 +/-, 11.4 V, 16.5 V, DIP

12 位模数转换器 2 输入 1 SAR 28-PDIP


得捷:
IC ADC 12BIT SAR 28DIP


立创商城:
AD774BJNZ


贸泽:
模数转换器 - ADC IC 12-Bit Successive Approx


艾睿:
Single Channel Single ADC SAR 12-bit Parallel 28-Pin PDIP W Tube


安富利:
ADC Single SAR 12-bit Parallel 28-Pin PDIP W


Chip1Stop:
Single Channel Single ADC SAR 12-bit Parallel 28-Pin PDIP W Tube


Verical:
Single Channel Single ADC SAR 12-bit Parallel 28-Pin PDIP W Tube


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Parallel, Word Access, BICMOS, PDIP28


Win Source:
IC ADC 12BIT W/BUFF REF 28DIP


AD774BJNZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 12

针脚数 28

位数 12

耗散功率 825 mW

采样率 125 ksps

模数转换数ADC 1

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 825 mW

输入通道数 1

封装参数

安装方式 Through Hole

引脚数 28

封装 DIP-28

外形尺寸

长度 39.75 mm

宽度 14.73 mm

高度 4.95 mm

封装 DIP-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2017/07/07

海关信息

ECCN代码 EAR99

AD774BJNZ引脚图与封装图

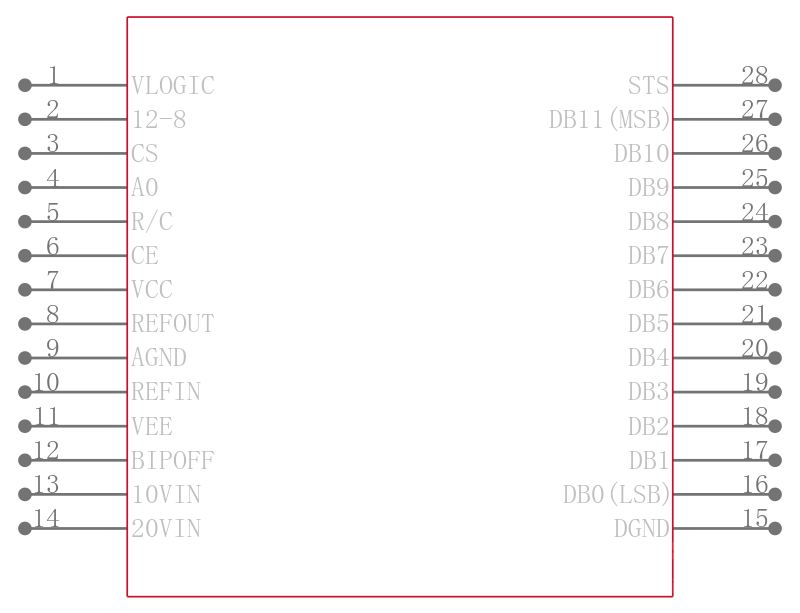

AD774BJNZ引脚图

AD774BJNZ引脚图

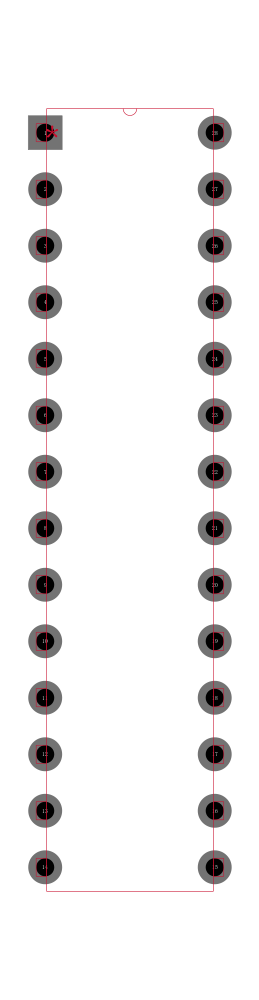

AD774BJNZ封装图

AD774BJNZ封装图

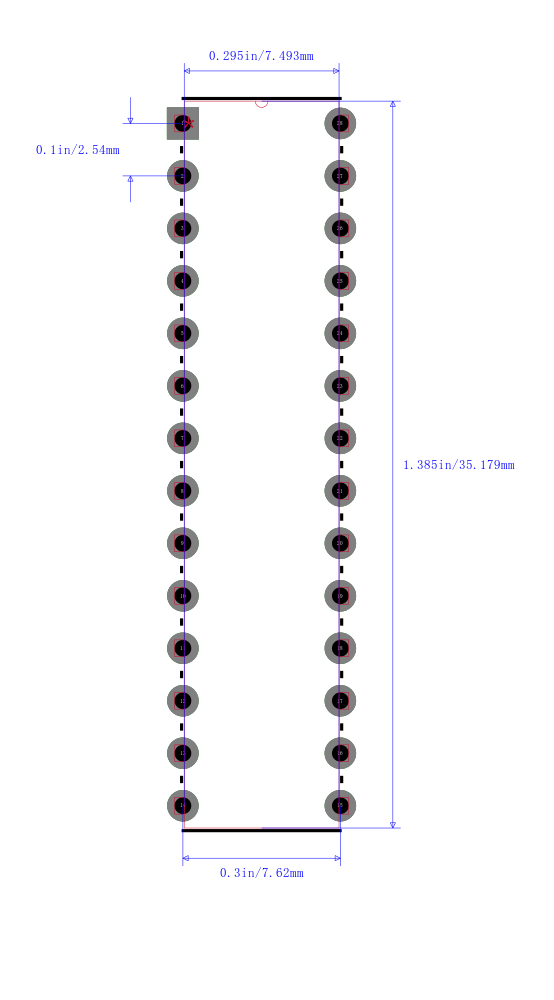

AD774BJNZ封装焊盘图

AD774BJNZ封装焊盘图

在线购买AD774BJNZ
型号 制造商 描述 购买
AD774BJNZ ADI 亚德诺 ANALOG DEVICES  AD774BJNZ  模数转换器, 12 bit, 双 +/-, 11.4 V, 16.5 V, DIP 搜索库存
替代型号AD774BJNZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD774BJNZ

品牌： ADI 亚德诺

封装： DIP 28Pin 12Bit

当前型号

ANALOG DEVICES  AD774BJNZ  模数转换器, 12 bit, 双 +/-, 11.4 V, 16.5 V, DIP

当前型号

型号： AD774BJN

品牌： 亚德诺

封装： PDIP-28 28Pin 12Bit

完全替代

完整的12位A / D转换器 Complete 12-Bit A/D Converters

AD774BJNZ和AD774BJN的区别

型号： AD574AKD

品牌： 亚德诺

封装： SBCDIP 28Pin 12Bit -11.4V

类似代替

ANALOG DEVICES  AD574AKD  模数转换器, 12 bit, 双 +/-, -11.4 V, 16.5 V, DIP

AD774BJNZ和AD574AKD的区别

型号： AD976AARZ

品牌： 亚德诺

封装： WSOIC 28Pin 16Bit 4.75V

功能相似

ANALOG DEVICES  AD976AARZ  模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, WSOIC

AD774BJNZ和AD976AARZ的区别
