ADA4858-3ACPZ-R2

ADA4858-3ACPZ-R2

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADA4858-3ACPZ-R2  运算放大器, 三路, 600 MHz, 3个放大器, 600 V/µs, 3V 至 5.5V, LFCSP, 16 引脚

电流反馈

Analog Devices 的一系列电流反馈运算放大器。 采用电流反馈拓扑的运算放大器能够实现比电压模式设备更好的高频性能，特别适用于直流精度要求更谨慎的高速和视频应用。

### 运算放大器，Analog Devices


得捷:
IC OPAMP CFA 3 CIRCUIT 16LFCSP


欧时:
电流反馈运算放大器Analog Devices 的一系列电流反馈运算放大器。 采用电流反馈拓扑的运算放大器能够实现比电压模式设备更好的高频性能，特别适用于直流精度要求更谨慎的高速和视频应用。### 运算放大器，Analog Devices


艾睿:
OP Amp Triple Current Fdbk 5.5V 16-Pin LFCSP EP T/R


Newark:
# ANALOG DEVICES  ADA4858-3ACPZ-R2  IC, OP-AMP, 600MHZ, 600V/µs, LFCSP-16


罗切斯特:
Video Amplifier, 1 Channels, 3 Func


ADA4858-3ACPZ-R2中文资料参数规格
技术参数

输出电流 21mA @5V

供电电流 19 mA

电路数 3

针脚数 16

共模抑制比 61.0 dB

输入电容 1.50 pF

带宽 600 MHz

转换速率 600 V/μs

增益频宽积 600 MHz

输入阻抗 15.0 MΩ

输入补偿电压 500 µV

输入偏置电流 8 µA

工作温度Max 105 ℃

工作温度Min -40 ℃

3dB带宽 600 MHz

共模抑制比Min 50dB ~ 60dB

电源电压 3V ~ 5.5V

电源电压Max 5.5V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 LFCSP-16

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.83 mm

封装 LFCSP-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

ADA4858-3ACPZ-R2引脚图与封装图
ADA4858-3ACPZ-R2引脚图

ADA4858-3ACPZ-R2引脚图

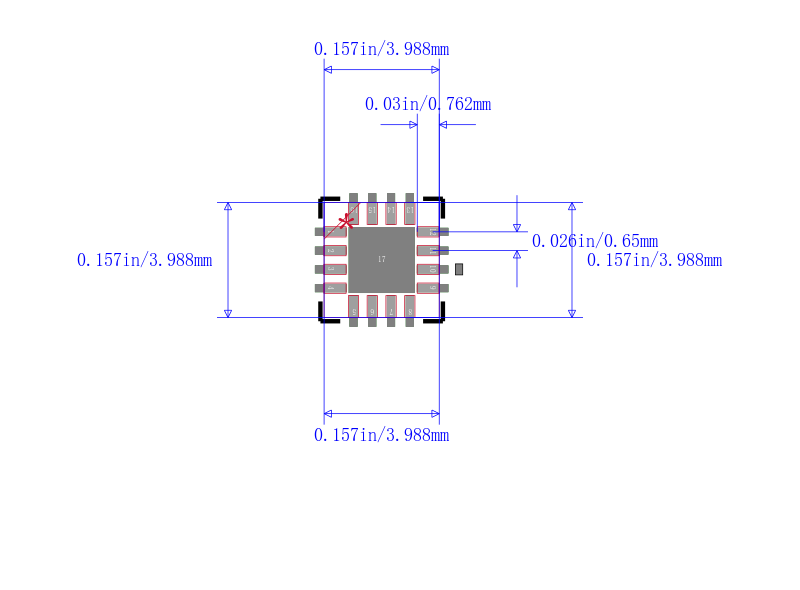

ADA4858-3ACPZ-R2封装图

ADA4858-3ACPZ-R2封装图

ADA4858-3ACPZ-R2封装焊盘图

ADA4858-3ACPZ-R2封装焊盘图

在线购买ADA4858-3ACPZ-R2
型号 制造商 描述 购买
ADA4858-3ACPZ-R2 ADI 亚德诺 ANALOG DEVICES  ADA4858-3ACPZ-R2  运算放大器, 三路, 600 MHz, 3个放大器, 600 V/µs, 3V 至 5.5V, LFCSP, 16 引脚 搜索库存
替代型号ADA4858-3ACPZ-R2
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADA4858-3ACPZ-R2

品牌： ADI 亚德诺

封装： LFCSP 16Pin

当前型号

ANALOG DEVICES  ADA4858-3ACPZ-R2  运算放大器, 三路, 600 MHz, 3个放大器, 600 V/µs, 3V 至 5.5V, LFCSP, 16 引脚

当前型号

型号： ADA4855-3YCPZ-R2

品牌： 亚德诺

封装： LFCSP 200MHz 16Pin

类似代替

ANALOG DEVICES  ADA4855-3YCPZ-R2  芯片, 运算放大器, 410MHz, 870V/uS, LFCSP-16

ADA4858-3ACPZ-R2和ADA4855-3YCPZ-R2的区别

型号： ADA4855-3YCPZ-R7

品牌： 亚德诺

封装： LFCSP 16Pin

类似代替

单电源，高速，轨到轨输出，三路运算放大器 Single Supply, High Speed, Rail-to-Rail Output, Triple Op Amp

ADA4858-3ACPZ-R2和ADA4855-3YCPZ-R7的区别
