ADA4077-2BRZ

ADA4077-2BRZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADA4077-2BRZ  运算放大器, 双路, 4 MHz, 2个放大器, 1 V/µs, ± 5V 至 15V, NSOIC, 8 引脚

精密，Analog Devices

### 运算放大器，Analog Devices


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


立创商城:
ADA4077-2BRZ


欧时:
Analog Devices 运算放大器 ADA4077-2BRZ 双 精确, 3.9MHz增益带宽积, 8引脚 SOIC封装


e络盟:
# ANALOG DEVICES  ADA4077-2BRZ  运算放大器, 双路, 4 MHz, 2个放大器, 1 V/µs, ± 5V 至 15V, NSOIC, 8 引脚


艾睿:
Op Amp Dual Precision Amplifier ±15V 8-Pin SOIC N Tube


Chip1Stop:
OP Amp Dual GP 15V 8-Pin SOIC N Tube


Verical:
Op Amp Dual Precision Amplifier ±15V 8-Pin SOIC N Tube


罗切斯特:
ADA4077 - 4 MHz, 7 NANO VOLT PER SQUARE ROOT Of HZ, Low Offset and Drift, High Precision Amplifier


ADA4077-2BRZ中文资料参数规格
技术参数

供电电流 400 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 122 dB

输入电容 5.00 pF

带宽 4 MHz

增益频宽积 3.9 MHz

输入阻抗 100 MΩ

输入补偿电压 10 µV

输入偏置电流 400 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 3.9 MHz

增益带宽 3.9 MHz

共模抑制比Min 122 dB

电源电压Max 13 V

电源电压Min 13.8 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/12/17

ADA4077-2BRZ引脚图与封装图

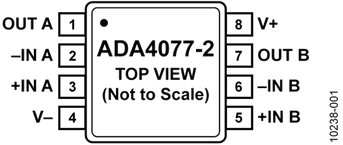

ADA4077-2BRZ引脚图

ADA4077-2BRZ引脚图

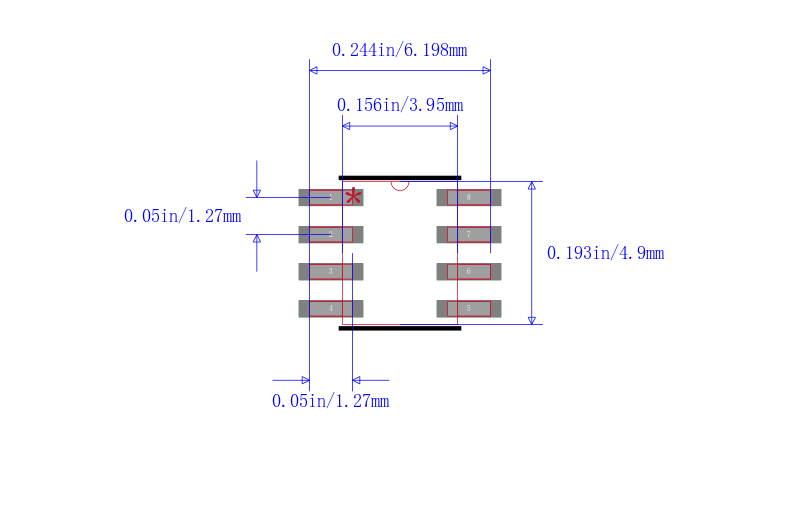

ADA4077-2BRZ封装图

ADA4077-2BRZ封装图

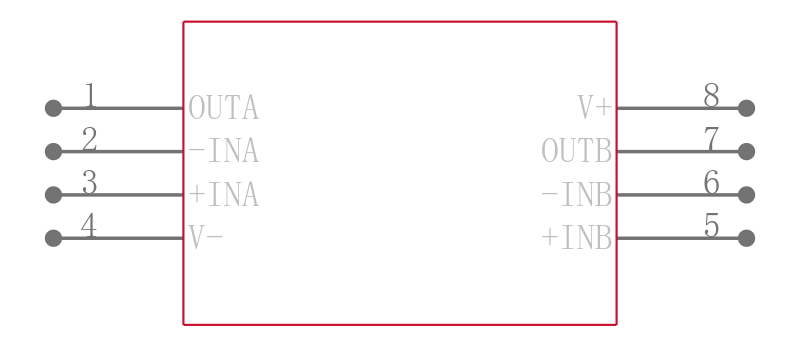

ADA4077-2BRZ电路图

ADA4077-2BRZ电路图

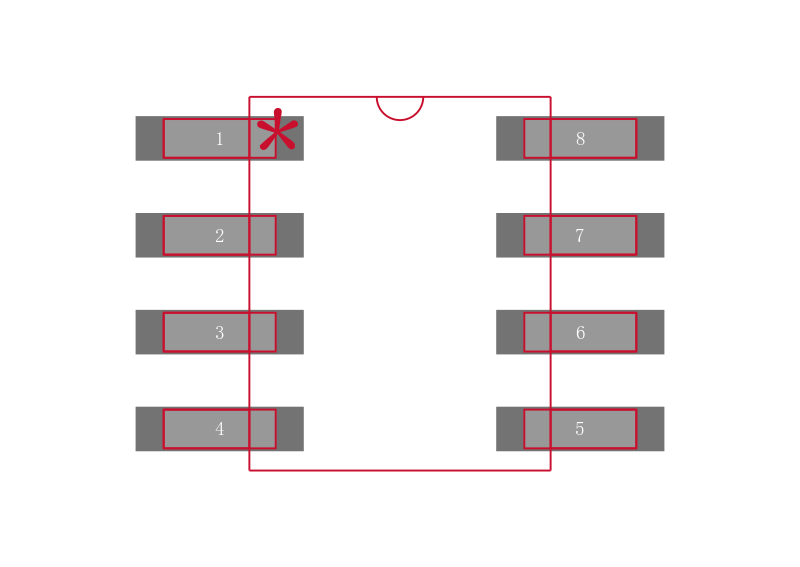

ADA4077-2BRZ封装焊盘图

ADA4077-2BRZ封装焊盘图

在线购买ADA4077-2BRZ
型号 制造商 描述 购买
ADA4077-2BRZ ADI 亚德诺 ANALOG DEVICES  ADA4077-2BRZ  运算放大器, 双路, 4 MHz, 2个放大器, 1 V/µs, ± 5V 至 15V, NSOIC, 8 引脚 搜索库存
替代型号ADA4077-2BRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADA4077-2BRZ

品牌： ADI 亚德诺

封装： SOIC 4MHz 8Pin

当前型号

ANALOG DEVICES  ADA4077-2BRZ  运算放大器, 双路, 4 MHz, 2个放大器, 1 V/µs, ± 5V 至 15V, NSOIC, 8 引脚

当前型号

型号： ADA4077-2BRZ-R7

品牌： 亚德诺

封装： SOIC 8Pin

类似代替

该ADA4077-2是一款双通道放大器，具有极低的失调电压和漂移，低输入偏置电流，噪音和功耗。 The ADA4077-2 is a dual amplifier featuring extremely low offset voltage and drift and low input bias current, noise, and power consumption.

ADA4077-2BRZ和ADA4077-2BRZ-R7的区别

型号： ADA4077-2BRZ-RL

品牌： 亚德诺

封装： SOIC 8Pin

类似代替

该ADA4077-2是一款双通道放大器，具有极低的失调电压和漂移，低输入偏置电流，噪音和功耗。 The ADA4077-2 is a dual amplifier featuring extremely low offset voltage and drift and low input bias current, noise, and power consumption.

ADA4077-2BRZ和ADA4077-2BRZ-RL的区别

型号： LM833DT

品牌： 意法半导体

封装： SOIC 2Channel 8Pin

功能相似

STMICROELECTRONICS  LM833DT  运算放大器, 双路, 15 MHz, 2个放大器, 7 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚

ADA4077-2BRZ和LM833DT的区别
