ADCMP603BCPZ-R2

ADCMP603BCPZ-R2

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADCMP603BCPZ-R2  模拟比较器, 轨至轨, 高速, 1, 3.5 ns, 2.5V 至 5.5V, LFCSP, 12 引脚

Comparator with Latch CMOS, Complementary, Rail-to-Rail, TTL 12-LFCSP-WQ 3x3


得捷:
IC COMPARATOR 1 W/LATCH 12LFCSP


贸泽:
模拟比较器 RR Fast 2.5-5.5V SGL-Supply TTL/CMOS


艾睿:
Comparator Single R-R I/P 5.5V 12-Pin LFCSP EP T/R


Chip1Stop:
Comparator Single R-R I/P 5.5V 12-Pin LFCSP EP T/R


罗切斯特:
Comparator, 1 Func, 5000uV Offset-Max, 5000ns Response Time, CMOS


ADCMP603BCPZ-R2中文资料参数规格
技术参数

输出电流 50 mA

供电电流 3.60 mA

电路数 1

通道数 1

针脚数 12

耗散功率 6 mW

共模抑制比 50 dB

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 30 mW

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 12

封装 LFCSP-12

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.83 mm

封装 LFCSP-12

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

ADCMP603BCPZ-R2引脚图与封装图

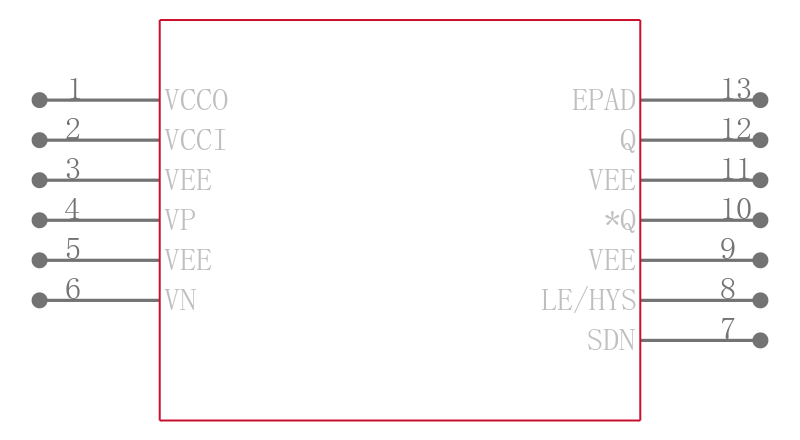

ADCMP603BCPZ-R2引脚图

ADCMP603BCPZ-R2引脚图

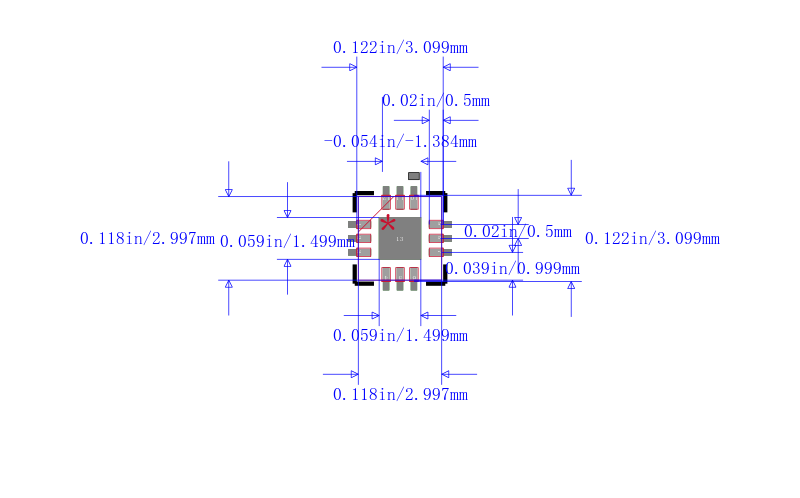

ADCMP603BCPZ-R2封装图

ADCMP603BCPZ-R2封装图

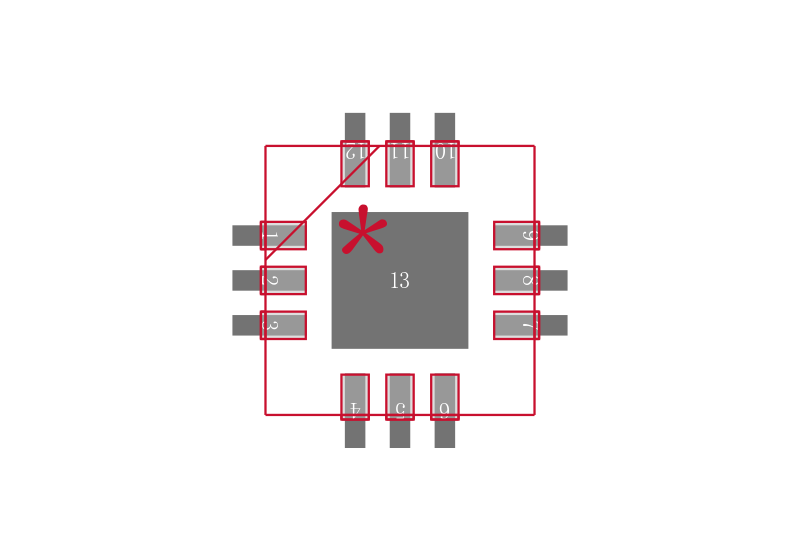

ADCMP603BCPZ-R2封装焊盘图

ADCMP603BCPZ-R2封装焊盘图
