ADM3071EYRZ

ADM3071EYRZ

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  ADM3071EYRZ  芯片, RS422/RS485收发器, 250KBPS, NSOIC-8

RS-485 线路驱动器和接收器，Analog Devices

### RS-485 线路驱动器和接收器


得捷:
IC TRANSCEIVER FULL 1/1 8SOIC


欧时:
RS-485 线路驱动器和接收器，Analog Devices### RS-485 线路驱动器和接收器


e络盟:
ANALOG DEVICES  ADM3071EYRZ  芯片, RS422/RS485收发器, 250KBPS, NSOIC-8


艾睿:
Single Transmitter/Receiver RS-485/RS-422 8-Pin SOIC N Tube


安富利:
Single Transmitter/Receiver RS-485/RS-422 8-Pin SOIC N Tube


Verical:
Single Transmitter/Receiver RS-422/RS-485 8-Pin SOIC N Tube


罗切斯特:
ADM3071E - 3.3V, 15KV ESD-Protected, Half- and Full-Duplex, RS-485/RS-422 Transceiver


DeviceMart:
IC TXRX RS-485 3.3V FD 8-SOIC


ADM3071EYRZ中文资料参数规格
技术参数

电源电压DC 3.30V max

供电电流 1.5 mA

针脚数 8

数据速率 250 kbps

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3V ~ 3.6V

电源电压Max 3.63 V

电源电压Min 2.97 V

封装参数

安装方式 Surface Mount

引脚数 8

封装公制 SOIC

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.75 mm

封装公制 SOIC

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

ADM3071EYRZ引脚图与封装图

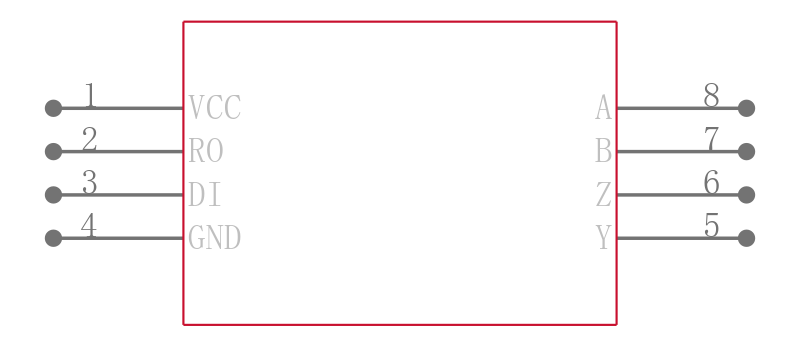

ADM3071EYRZ引脚图

ADM3071EYRZ引脚图

ADM3071EYRZ封装图

ADM3071EYRZ封装图

ADM3071EYRZ电路图

ADM3071EYRZ电路图

ADM3071EYRZ封装焊盘图

ADM3071EYRZ封装焊盘图

在线购买ADM3071EYRZ
型号 制造商 描述 购买
ADM3071EYRZ ADI 亚德诺 ANALOG DEVICES  ADM3071EYRZ  芯片, RS422/RS485收发器, 250KBPS, NSOIC-8 搜索库存
替代型号ADM3071EYRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADM3071EYRZ

品牌： ADI 亚德诺

封装： SOIC 8Pin 3.3V 250kbps

当前型号

ANALOG DEVICES  ADM3071EYRZ  芯片, RS422/RS485收发器, 250KBPS, NSOIC-8

当前型号

型号： ADM3071EARZ

品牌： 亚德诺

封装： SOIC 8Pin 2.97V 250kbps

类似代替

ANALOG DEVICES  ADM3071EARZ  收发器, RS422/RS485 驱动器, 2.97V-3.63电源, SOIC-8

ADM3071EYRZ和ADM3071EARZ的区别

型号： ADM3071EYRZ-REEL7

品牌： 亚德诺

封装： SOIC 8Pin 3.3V 250kbps

类似代替

3.3 V ， 15 ， -15千伏ESD保护 3.3 V, 15,-15 kV ESD-Protected

ADM3071EYRZ和ADM3071EYRZ-REEL7的区别

型号： MAX3071EESA+

品牌： 美信

封装： SOIC 8Pin 2.97V 250kbps

功能相似

MAXIM INTEGRATED PRODUCTS  MAX3071EESA+.  收发器, RS422 / RS485, 2.97V-3.63电源, SOIC-8

ADM3071EYRZ和MAX3071EESA+的区别
