ADM823SYKSZ-R7

ADM823SYKSZ-R7

数据手册.pdf
ADI(亚德诺) 主动器件

监控电路，带有看门狗和手动复位功能5引脚SC70和SOT -23 Supervisory Circuits with Watchdog and Manual Reset in 5-Lead SC70 and SOT-23

The ADM823 series Supervisory Circuit with watchdog timer and manual reset input. The ADM823/ADM824/ADM825 are supervisory circuits that monitors the power supply voltage levels and code execution integrity in microprocessor-based systems. In addition to providing power-on reset signals, an on-chip watchdog timer can reset the microprocessor if it fails to strobe within a preset timeout period. A reset signal can also be asserted by an external push-button, through a manual reset input. The reset and watchdog timeout periods are fixed at 140ms minimum and 1.6 seconds typical, respectively.

.
Power supply glitch immunity
.
Specified over automotive temperature range
.
Guaranteed reset output valid to VCC=1V
.
5µA Low power consumption
ADM823SYKSZ-R7中文资料参数规格
技术参数

电源电压DC 3.00V min

供电电流 0.012 mA

阈值电压 2.93 V

复位电压Min 2.89 V

复位电压Max 2.96 V

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Automation & Process Control, Sensing & Instrumentation, Aerospace and Defense, Computers & Computer Peripherals, Power Management, Radar, Automotive, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

ADM823SYKSZ-R7引脚图与封装图

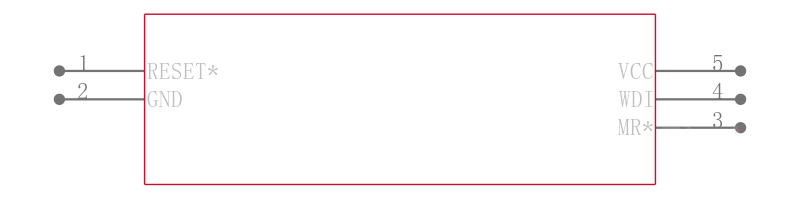

ADM823SYKSZ-R7引脚图

ADM823SYKSZ-R7引脚图

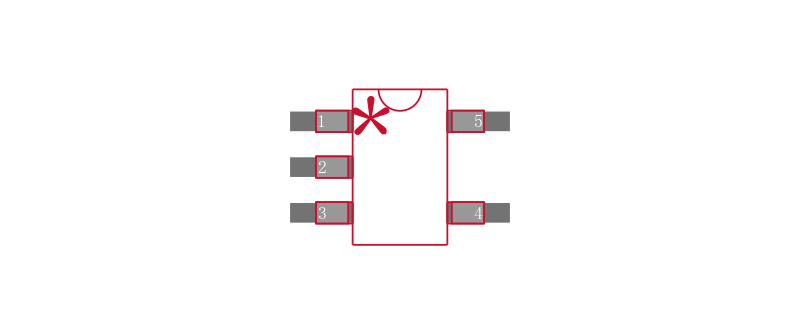

ADM823SYKSZ-R7封装图

ADM823SYKSZ-R7封装图

ADM823SYKSZ-R7电路图

ADM823SYKSZ-R7电路图

ADM823SYKSZ-R7封装焊盘图

ADM823SYKSZ-R7封装焊盘图

在线购买ADM823SYKSZ-R7
型号 制造商 描述 购买
ADM823SYKSZ-R7 ADI 亚德诺 监控电路，带有看门狗和手动复位功能5引脚SC70和SOT -23 Supervisory Circuits with Watchdog and Manual Reset in 5-Lead SC70 and SOT-23 搜索库存
替代型号ADM823SYKSZ-R7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADM823SYKSZ-R7

品牌： ADI 亚德诺

封装： SC-70-5 3V 5Pin

当前型号

监控电路，带有看门狗和手动复位功能5引脚SC70和SOT -23 Supervisory Circuits with Watchdog and Manual Reset in 5-Lead SC70 and SOT-23

当前型号

型号： ADM823SYKS-R7

品牌： 亚德诺

封装： SC-70 3.6V

类似代替

监控电路，带有看门狗和手动复位功能5引脚SC70和SOT -23 Supervisory Circuits with Watchdog and Manual Reset in 5-Lead SC70 and SOT-23

ADM823SYKSZ-R7和ADM823SYKS-R7的区别

型号： MAX823SEUK+T

品牌： 美信

封装： SOT-23 2.93V 3.6V 5Pin

功能相似

MAXIM INTEGRATED PRODUCTS  MAX823SEUK+T.  微控制器监控器电路, 低电平有效复位, 1.2V-5.5V输入, SOT-23-5

ADM823SYKSZ-R7和MAX823SEUK+T的区别

型号： ADM6316CY29ARJZ-R7

品牌： 亚德诺

封装： SOT-23 5.5V 5Pin

功能相似

ANALOG DEVICES  ADM6316CY29ARJZ-R7  芯片, 监控器, 10UA, 5.5V, SOT-23-5

ADM823SYKSZ-R7和ADM6316CY29ARJZ-R7的区别
