ADUM3200BRZ

ADUM3200BRZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADUM3200BRZ  数字隔离器, 双路, 2通道, 50 ns, 2.7 V, 5.5 V, NSOIC, 8 引脚

ADuM3200/3201 2 通道数字隔离器


得捷:
DGTL ISO 2500VRMS 2CH GP 8SOIC


立创商城:
ADUM3200BRZ


欧时:
Analog Devices ADUM3200BRZ 2通道 数字隔离器, 2.5 kV隔离电压, 8针 SOIC


艾睿:
Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N Tube


安富利:
Digital Isolator 8-Pin SOIC N


Chip1Stop:
General Purpose Digital Isolator 2500Vrms Channel 10Mbps 25kV/µs CMTI 8-SOIC 0.154", 3.90mm Width Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N Tube


Verical:
Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N Tube


Newark:
Digital Isolator, Dual, 2 Channel, 50 ns, 2.7 V, 5.5 V, NSOIC, 8 Pins


ADUM3200BRZ中文资料参数规格
技术参数

电源电压DC 2.70V min

上升/下降时间 2.5 ns

输出电流 ≤35.0 mA

供电电流 7.70 mA

通道数 2

针脚数 8

数据速率 10.0 Mbps

上升时间 3 ns

隔离电压 2500 Vrms

输入电流Min 10 μA

正向电压Max 5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Unmanned Systems, Aerospace and Defense, 车用, Automotive, Avionics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

ADUM3200BRZ引脚图与封装图

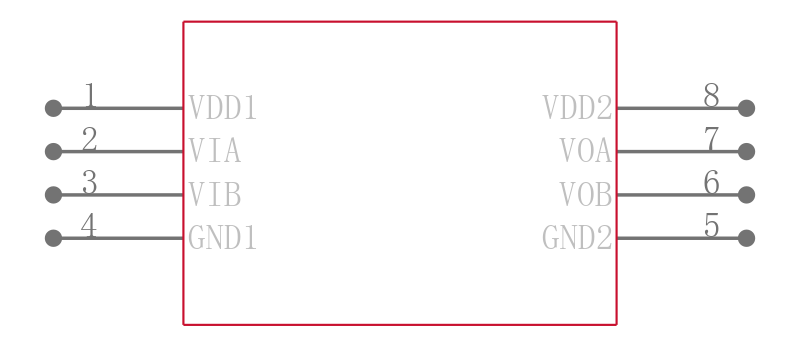

ADUM3200BRZ引脚图

ADUM3200BRZ引脚图

ADUM3200BRZ封装图

ADUM3200BRZ封装图

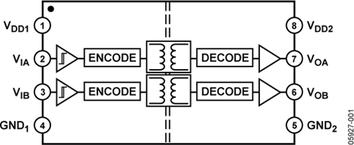

ADUM3200BRZ电路图

ADUM3200BRZ电路图

ADUM3200BRZ封装焊盘图

ADUM3200BRZ封装焊盘图

在线购买ADUM3200BRZ
型号 制造商 描述 购买
ADUM3200BRZ ADI 亚德诺 ANALOG DEVICES  ADUM3200BRZ  数字隔离器, 双路, 2通道, 50 ns, 2.7 V, 5.5 V, NSOIC, 8 引脚 搜索库存
替代型号ADUM3200BRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADUM3200BRZ

品牌： ADI 亚德诺

封装： SOIC 8Pin 2.7V 10Mbps

当前型号

ANALOG DEVICES  ADUM3200BRZ  数字隔离器, 双路, 2通道, 50 ns, 2.7 V, 5.5 V, NSOIC, 8 引脚

当前型号

型号： ADUM1200BRZ

品牌： 亚德诺

封装： SOIC 8Pin 2.7V 10Mbps

类似代替

ANALOG DEVICES  ADUM1200BRZ  数字隔离器, 双路, 2通道, 50 ns, 2.7 V, 5.5 V, SOIC, 8 引脚

ADUM3200BRZ和ADUM1200BRZ的区别

型号： ADUM1200CRZ

品牌： 亚德诺

封装： SOIC 8Pin 5V 25Mbps

类似代替

ANALOG DEVICES  ADUM1200CRZ  数字隔离器, 双路, 2通道, 45 ns, 2.7 V, 5.5 V, SOIC, 8 引脚

ADUM3200BRZ和ADUM1200CRZ的区别

型号： ADUM1200ARZ

品牌： 亚德诺

封装： SOIC 8Pin 2.7V 1Mbps

类似代替

ANALOG DEVICES  ADUM1200ARZ  数字隔离器, 双路, 2通道, 150 ns, 2.7 V, 5.5 V, SOIC, 8 引脚

ADUM3200BRZ和ADUM1200ARZ的区别
