ACPDUC5V0U-HF
数据手册.pdf
Comchip Technology
上华科技
主动器件
ACPDUC5V0U-HF中文资料参数规格
技术参数
击穿电压 6 V
通道数 1
耗散功率 200 W
钳位电压 12.5 V
测试电流 1 mA
脉冲峰值功率 200 W
最小反向击穿电压 6 V
工作温度Max 125 ℃
工作温度Min -55 ℃
工作结温 -40℃ ~ 125℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SOD-523
外形尺寸
封装 SOD-523
物理参数
工作温度 -55℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 汽车级
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ACPDUC5V0U-HF引脚图与封装图

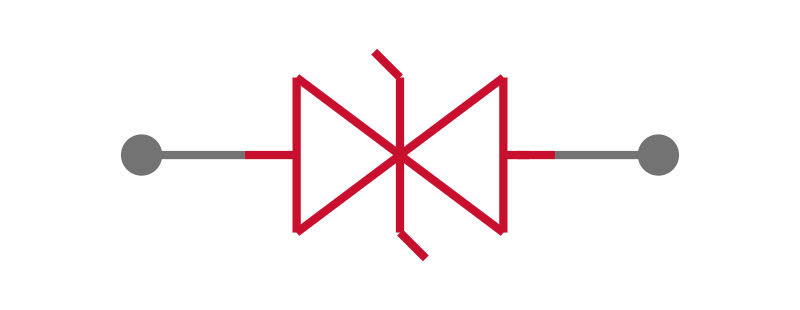

ACPDUC5V0U-HF引脚图

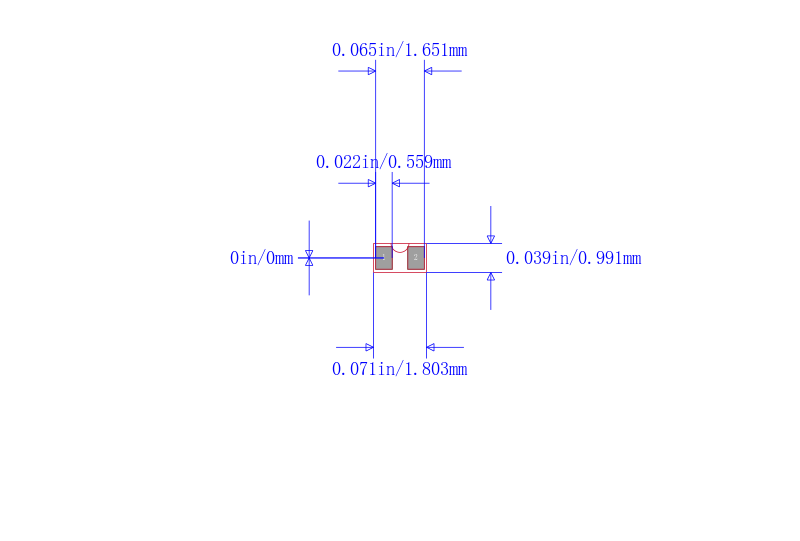

ACPDUC5V0U-HF封装图

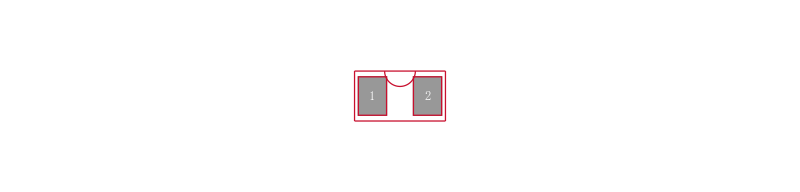

ACPDUC5V0U-HF封装焊盘图
在线购买ACPDUC5V0U-HF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ACPDUC5V0U-HF | Comchip Technology 上华科技 | SMD ESD Protection Diode | 搜索库存 |
替代型号ACPDUC5V0U-HF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ACPDUC5V0U-HF 品牌： Comchip Technology 上华科技 封装： SOD-523F | 当前型号 | SMD ESD Protection Diode | 当前型号 |
| 型号： CPDU5V0U-HF 品牌： 上华科技 封装： 2-SMD | 功能相似 | Vrwm=5V@最大值 Vc=12V | ACPDUC5V0U-HF和CPDU5V0U-HF的区别 |
