AD7417BR

AD7417BR

数据手册.pdf
ADI(亚德诺) 主动器件

10位数字温度传感器（ AD7416 ）和单/四通道ADC （ AD7417 / AD7418 ） 10-Bit Digital Temperature Sensor AD7416 and Single/Four-Channel ADC AD7417/AD7418

Combine your sensor needs by using this temperature and humidity sensor from Analog Devices. It has a digital output. This part has a resolution of 10 bit. This device has a minimum operating supply voltage of 2.7 V and a maximum of 5.5 V. This part has a minimum operating temperature of -40 °C and a maximum of 85 °C.


得捷:
SENSOR DIGITAL -40C-55C 16SOIC


贸泽:
Board Mount Temperature Sensors 4CH I2C W/ ON-CHIP TEMP SENSOR IC


艾睿:
10-BIT DIGITAL TEMPERATURE SENSOR AD7416 AND FOUR SINGLE-CHANNEL ADCS AD7417/AD7418


安富利:
ADC Single SAR 10-bit Serial 16-Pin SOIC N Tube


Chip1Stop:
Temp Sensor Digital Serial 2-Wire, I2C Automotive 16-Pin SOIC N Tube


Verical:
Temp Sensor Digital Serial 2-Wire, I2C Automotive 16-Pin SOIC N Tube


罗切斯特:
ADC, Successive Approximation, 10-Bit, 1 Func, 4 Channel, Serial Access, PDSO16


AD7417BR中文资料参数规格
技术参数

数字逻辑电平 SAR

供电电流 1 mA

位数 10

耗散功率 450 W

分辨率Bits 10.0

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 450 mW

精度 ±2 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 VDC

电源电压Min 2.7 VDC

输入电压 2.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

AD7417BR引脚图与封装图

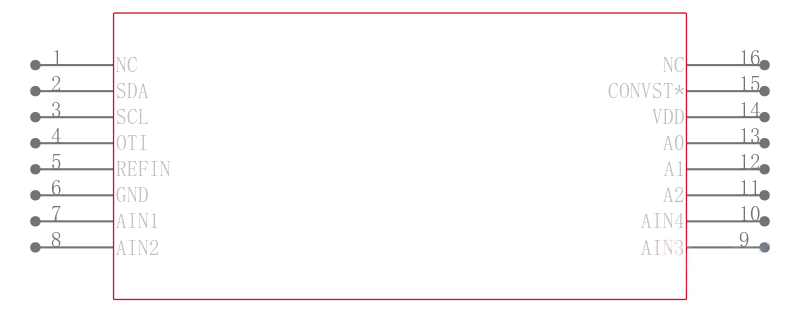

AD7417BR引脚图

AD7417BR引脚图

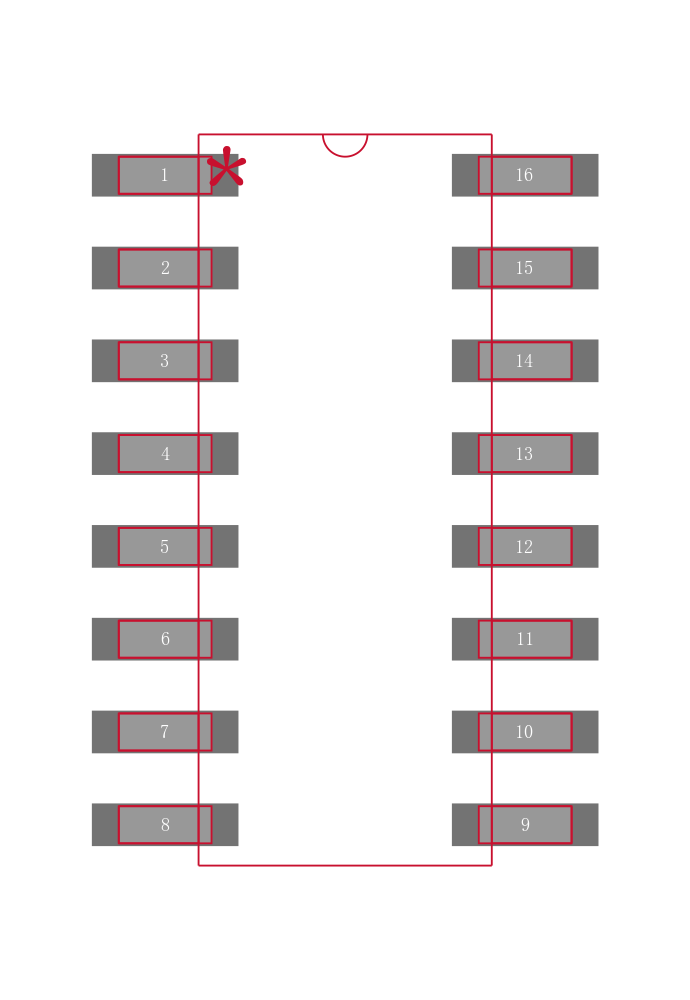

AD7417BR封装图

AD7417BR封装图

AD7417BR电路图

AD7417BR电路图

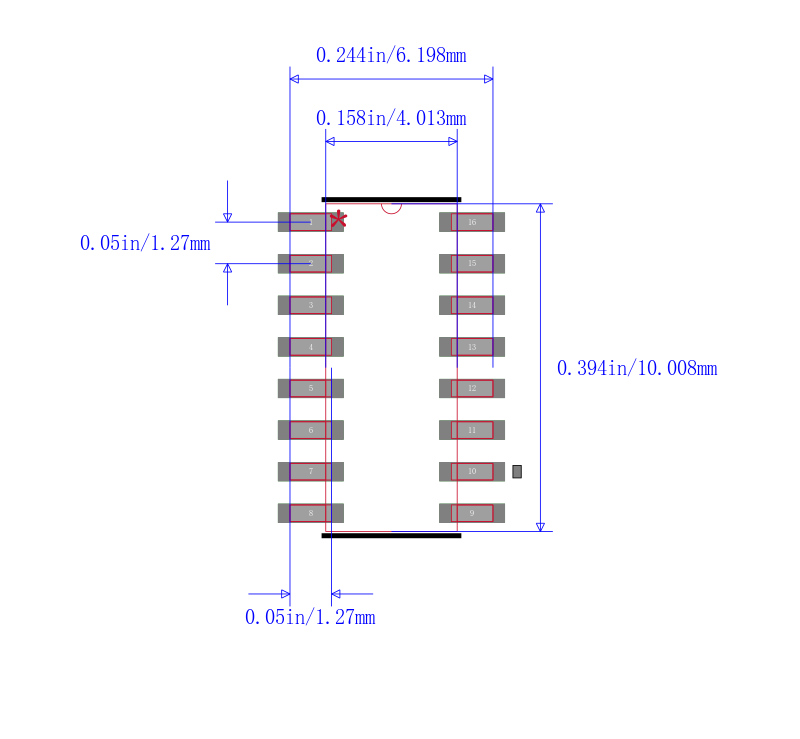

AD7417BR封装焊盘图

AD7417BR封装焊盘图

在线购买AD7417BR
型号 制造商 描述 购买
AD7417BR ADI 亚德诺 10位数字温度传感器（ AD7416 ）和单/四通道ADC （ AD7417 / AD7418 ） 10-Bit Digital Temperature Sensor AD7416 and Single/Four-Channel ADC AD7417/AD7418 搜索库存
替代型号AD7417BR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7417BR

品牌： ADI 亚德诺

封装： SOIC 16Pin 10Bit

当前型号

10位数字温度传感器（ AD7416 ）和单/四通道ADC （ AD7417 / AD7418 ） 10-Bit Digital Temperature Sensor AD7416 and Single/Four-Channel ADC AD7417/AD7418

当前型号

型号： AD7417BRZ

品牌： 亚德诺

封装： SOIC 2.7V 16Pin

类似代替

ANALOG DEVICES  AD7417BRZ  芯片, 4通道, I2C模数转换器, 片上温度传感器

AD7417BR和AD7417BRZ的区别

型号： AD7417BR-REEL7

品牌： 亚德诺

封装： SOIC 16Pin

类似代替

10位数字温度传感器（ AD7416 ）和单/四通道ADC （ AD7417 / AD7418 ） 10-Bit Digital Temperature Sensor AD7416 and Single/Four-Channel ADC AD7417/AD7418

AD7417BR和AD7417BR-REEL7的区别

型号： AD7417BRZ-REEL7

品牌： 亚德诺

封装：

类似代替

10位数字温度传感器（ AD7416 ）和四单通道模数转换器 10-Bit Digital Temperature Sensor AD7416 and Four Single-Channel ADCs

AD7417BR和AD7417BRZ-REEL7的区别
