A6TR-2104

A6TR-2104

数据手册.pdf
Omron(欧姆龙) 工业控制

薄型钢琴类型 DIL 开关 - A6T 和 A6S 系列薄型，5mm 和 2.54 节距。 可堆叠终端设计 镀金双触点和滑动型自清洗机制可确保高可靠性 操作力：0.3 至 7.8 N ### DIL 直通板

薄型钢琴类型 DIL - A6T 和 A6S 系列

薄型，5mm 和 2.54 节距。

可堆叠终端设计

镀金双触点和滑动型自清洗机制可确保高可靠性

操作力：0.3 至 7.8 N


欧时:
DIP switch,long lever,2 way


得捷:
SWITCH PIANO DIP SPST 25MA 24V


艾睿:
Switch DIP OFF ON SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycles 2.54mm Thru-Hole Tube


安富利:
Switch DIP ON OFF SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycle 2.54mm Thru-Hole Tube


Verical:
Switch DIP OFF ON SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycles 2.54mm Thru-Hole Tube


MASTER:
Switch DIP OFF ON SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycles 2.54mm Thru-Hole Tube


Electro Sonic:
Switch DIP OFF ON SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycles 2.54mm Thru-Hole Tube


A6TR-2104中文资料参数规格
技术参数

额定电压DC 24 V

触点类型 SPST

电路数 2

针脚数 2

触点额定电流 25mA @24VDC

额定电流Max 0.025A @24VDC

工作温度Max 70 ℃

工作温度Min -20 ℃

额定电压 24 VDC

额定电压DC Max 24 V

接触电阻Max 200 mΩ

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 4.98 mm

高度 5 mm

封装 DIP

物理参数

触点材质 Gold Plating

工作温度 -20℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536509065

A6TR-2104引脚图与封装图

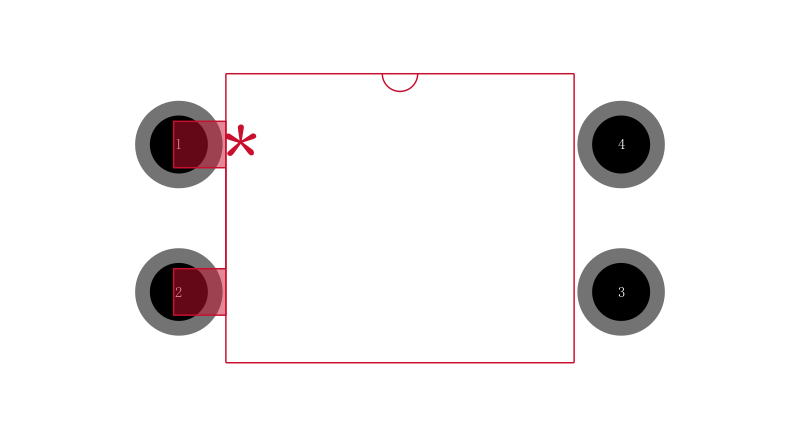

A6TR-2104引脚图

A6TR-2104引脚图

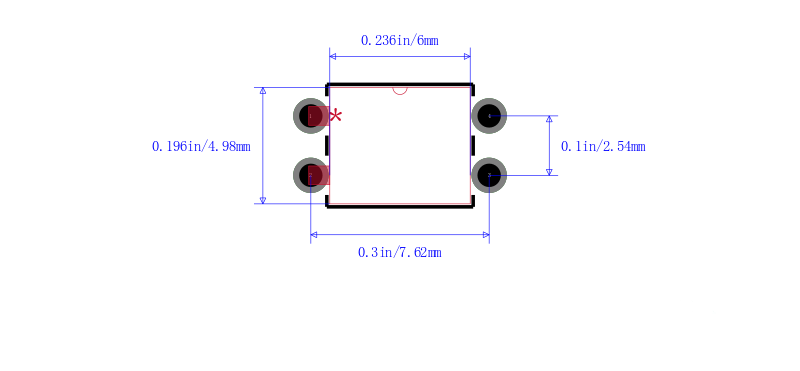

A6TR-2104封装图

A6TR-2104封装图

A6TR-2104封装焊盘图

A6TR-2104封装焊盘图

在线购买A6TR-2104
型号 制造商 描述 购买
A6TR-2104 Omron 欧姆龙 薄型钢琴类型 DIL 开关 - A6T 和 A6S 系列 薄型，5mm 和 2.54 节距。 可堆叠终端设计 镀金双触点和滑动型自清洗机制可确保高可靠性 操作力：0.3 至 7.8 N ### DIL 直通板 搜索库存
替代型号A6TR-2104
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： A6TR-2104

品牌： Omron 欧姆龙

封装：

当前型号

薄型钢琴类型 DIL 开关 - A6T 和 A6S 系列薄型，5mm 和 2.54 节距。 可堆叠终端设计 镀金双触点和滑动型自清洗机制可确保高可靠性 操作力：0.3 至 7.8 N ### DIL 直通板

当前型号

型号： A6TR-2101

品牌： 欧姆龙

封装：

完全替代

Switch DIP ON OFF SPST 2 Piano 0.025A 24VDC PC Pins 1000Cycle 2.54mm Thru-Hole Tube

A6TR-2104和A6TR-2101的区别

型号： PI02090

品牌： Apem Components

封装：

类似代替

Switch DIP ON OFF SPST 2 Flush Piano 0.025A 24VDC PC Pins 500Cycles/SwitchCycles 2.54mm Thru-Hole Tube

A6TR-2104和PI02090的区别

型号： ADP02

品牌： 泰科

封装： 2Position 2.54mm

类似代替

Switch DIP OFF ON SPST 2 Piano 0.1A 24VDC 0.4VA PC Pins 2.54mm Thru-Hole

A6TR-2104和ADP02的区别
