AD9901KPZ
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9901KPZ  芯片, 鉴相/鉴频器, 200MHZ, LCC-20

PLL 频率合成器,Analog Devices


得捷:
IC PHS/FREQ DISCRIMINATOR 20PLCC


欧时:
Analog Devices 频率合成器 AD9901KPZ, 20引脚 PLCC封装


立创商城:
AD9901KPZ


贸泽:
锁相环 - PLL IC VHF PHCOMP AD9901 IC


e络盟:
芯片, 鉴频/鉴相器, 200MHZ LCC-20


艾睿:
Clock Generator 200MHz Input 20-Pin PLCC Tube


Jameco:
Phase Lock Loop Frequency Synthesizer Single 20-Pin PLCC


Chip1Stop:
PLL Frequency Synthesizer Single 20-Pin PLCC Tube


Verical:
Clock Generator 200MHz Input 20-Pin PLCC Tube


Newark:
# ANALOG DEVICES  AD9901KPZ  PH/FREQ DISCRIMINATOR, 200MHZ LCC-20


罗切斯特:
Phase Detector, BIPolar, PQCC20


DeviceMart:
IC PHS/FREQ DISCRIMINATOR 20PLCC


Win Source:
IC PHS/FREQ DISCRIMINATOR 20PLCC


AD9901KPZ中文资料参数规格
技术参数

频率 200 MHz

电源电压DC 7.00V max

输出接口数 1

供电电流 54 mA

电路数 1

针脚数 20

耗散功率 218 mW

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 218 mW

电源电压 5 V

电源电压Max 7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 PLCC-20

外形尺寸

长度 9.04 mm

宽度 9.04 mm

高度 3.68 mm

封装 PLCC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Clock & Timing, 时钟与计时

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD9901KPZ引脚图与封装图

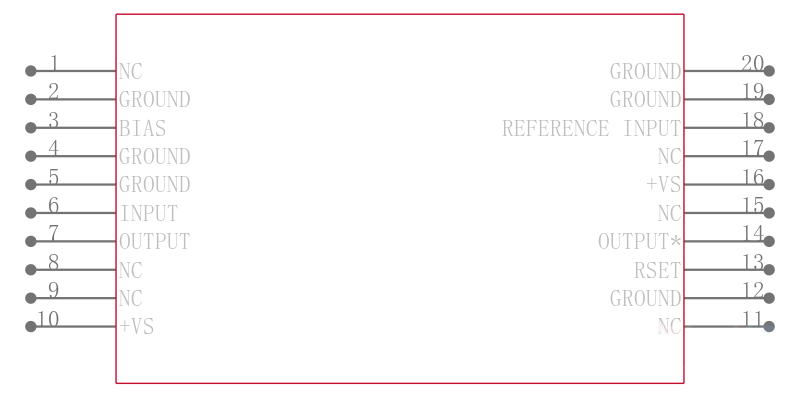

AD9901KPZ引脚图

AD9901KPZ引脚图

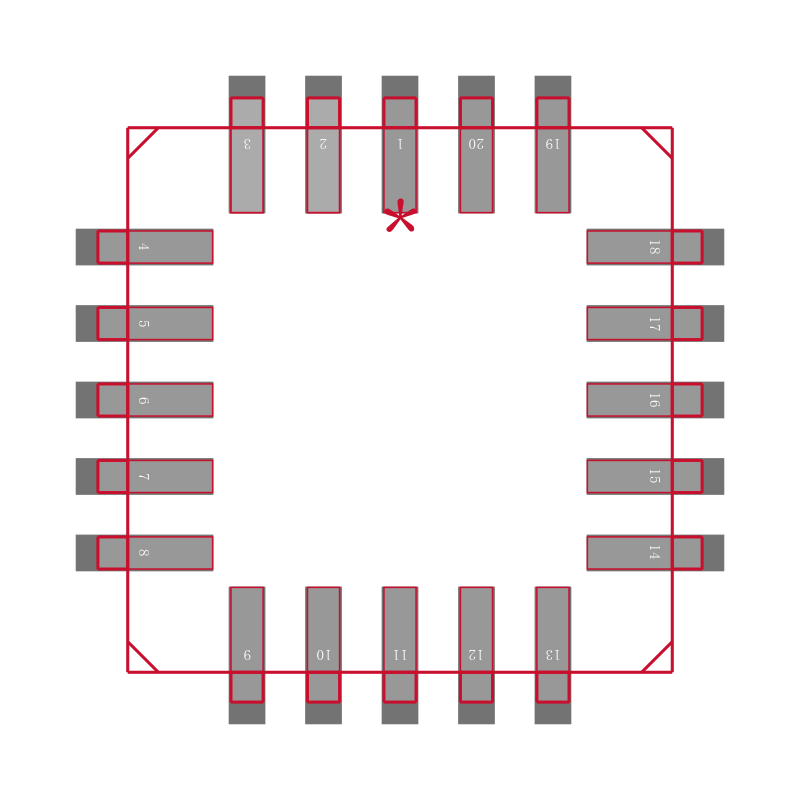

AD9901KPZ封装图

AD9901KPZ封装图

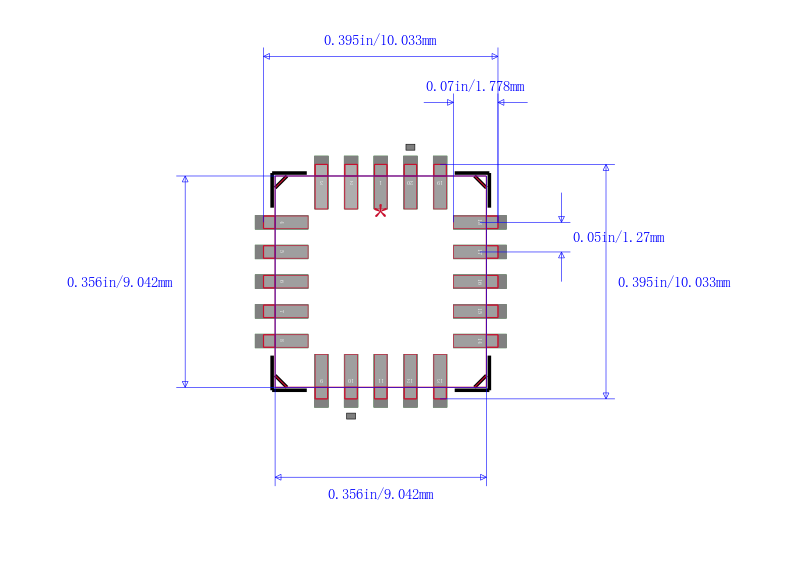

AD9901KPZ封装焊盘图

AD9901KPZ封装焊盘图

在线购买AD9901KPZ
型号 制造商 描述 购买
AD9901KPZ ADI 亚德诺 ANALOG DEVICES  AD9901KPZ  芯片, 鉴相/鉴频器, 200MHZ, LCC-20 搜索库存
替代型号AD9901KPZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9901KPZ

品牌: ADI 亚德诺

封装: PLCC 200MHz 7V 20Pin

当前型号

ANALOG DEVICES  AD9901KPZ  芯片, 鉴相/鉴频器, 200MHZ, LCC-20

当前型号

型号: AD9901KPZ-REEL

品牌: 亚德诺

封装: 20-LCC 20Pin

类似代替

Clock Generator 200MHz Input 20Pin PLCC T/R

AD9901KPZ和AD9901KPZ-REEL的区别

型号: AD9901KP

品牌: 亚德诺

封装: PLCC 20Pin

功能相似

超高速相位/频率鉴别 Ultrahigh Speed Phase/Frequency Discriminator

AD9901KPZ和AD9901KP的区别

型号: AD9901KP-REEL

品牌: 亚德诺

封装: PLCC 20Pin

功能相似

Clock Generator 200MHz Input 20Pin PLCC T/R

AD9901KPZ和AD9901KP-REEL的区别
