AD7501JNZ中文资料参数规格
技术参数
电源电压DC 15.0V max
触点类型 DPST-NC
供电电流 800 µA
电路数 1
通道数 8
漏源极电阻 170 Ω
耗散功率 450 mW
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 450 mW
封装参数
安装方式 Through Hole
引脚数 16
封装 DIP-16
外形尺寸
长度 19.43 mm
宽度 7.24 mm
高度 3.3 mm
封装 DIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 End of Life
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
AD7501JNZ引脚图与封装图

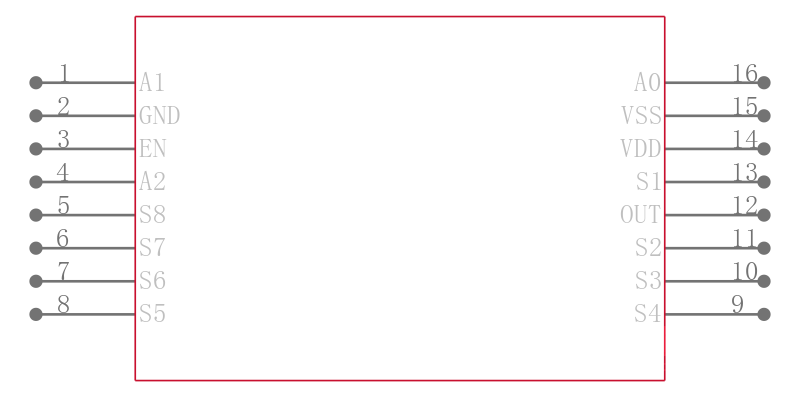

AD7501JNZ引脚图

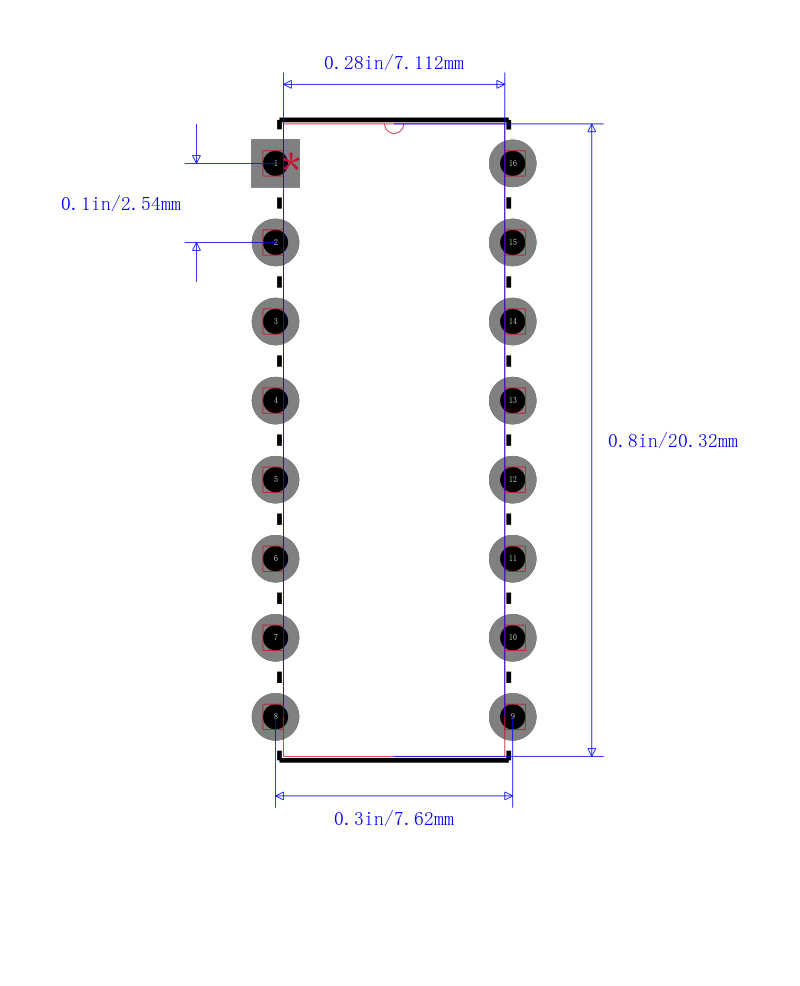

AD7501JNZ封装图

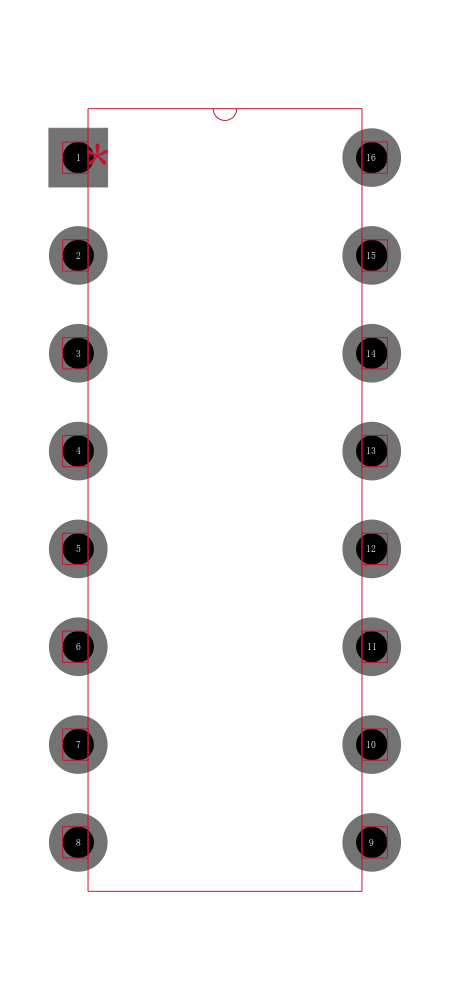

AD7501JNZ封装焊盘图
