ADCMP552BRQZ

ADCMP552BRQZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADCMP552BRQZ  芯片, 比较器, 单路, 500PS, QSOP-20

,Analog Devices

### 比较器,Analog Devices


得捷:
IC COMPARATOR 2 W/LATCH 20QSOP


立创商城:
ADCMP552BRQZ


欧时:
比较器,Analog Devices### 比较器,Analog Devices


贸泽:
Analog Comparators SGL - Supply High Speed PECL


e络盟:
模拟比较器, 高速, 2个比较器, 0.625 ns, 3.135V 至 5.25V, QSOP, 20 引脚


艾睿:
Comparator Dual 5.25V 20-Pin QSOP Tube


Chip1Stop:
Comparator Dual 5.25V 20-Pin QSOP Tube


Verical:
Comparator Dual 5.25V 20-Pin QSOP Tube


Newark:
# ANALOG DEVICES  ADCMP552BRQZ  Analog Comparator, Single, High Speed, 1, 500 ps, 3.135V to 5.25V, QSOP, 20 Pins


罗切斯特:
Comparator, 10000uV Offset-Max, BIPolar, PDSO20


ADCMP552BRQZ中文资料参数规格
技术参数

输出电流 55mA @3.3V

供电电流 17 mA

电路数 1

通道数 1

针脚数 20

耗散功率 130 W

共模抑制比 76 dB

输入补偿电压 10 mV

输入偏置电流 5000 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3.135V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 3.135 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 QSOP-20

外形尺寸

长度 8.66 mm

宽度 3.91 mm

高度 1.65 mm

封装 QSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

ADCMP552BRQZ引脚图与封装图

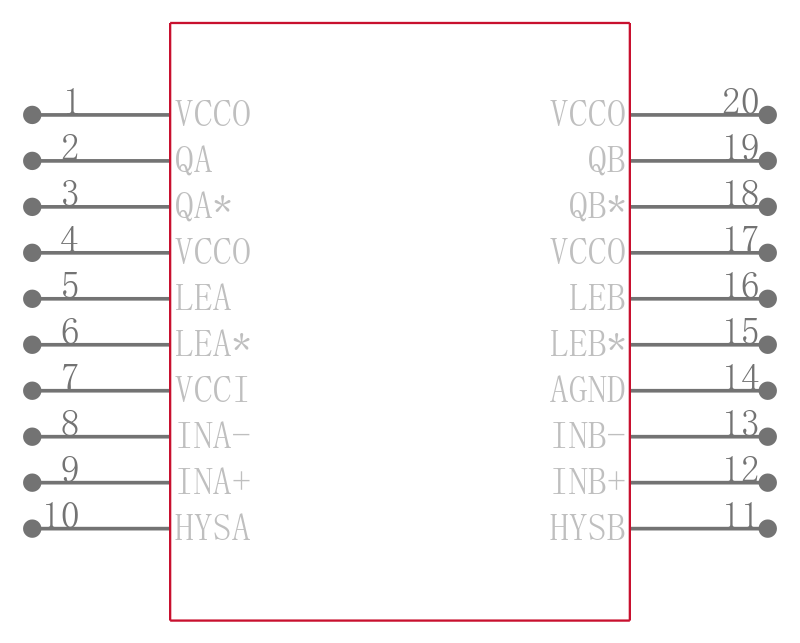

ADCMP552BRQZ引脚图

ADCMP552BRQZ引脚图

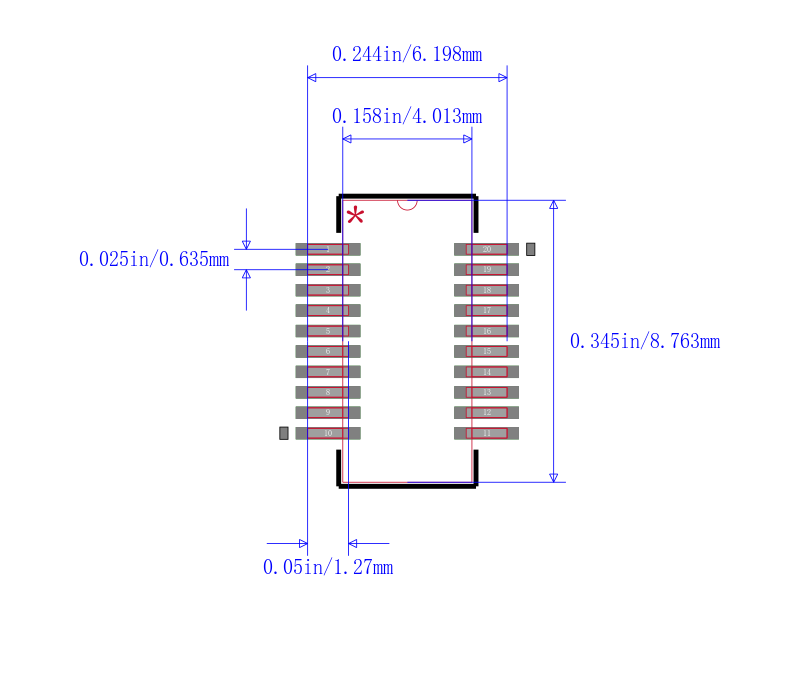

ADCMP552BRQZ封装图

ADCMP552BRQZ封装图

ADCMP552BRQZ电路图

ADCMP552BRQZ电路图

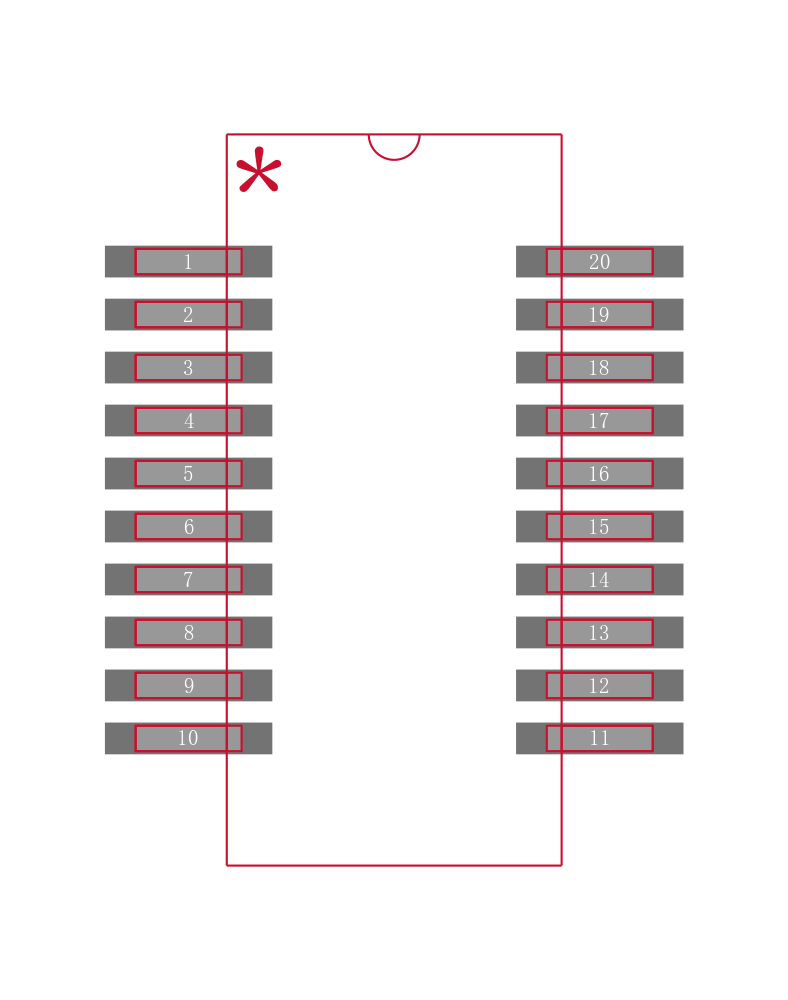

ADCMP552BRQZ封装焊盘图

ADCMP552BRQZ封装焊盘图

在线购买ADCMP552BRQZ
型号 制造商 描述 购买
ADCMP552BRQZ ADI 亚德诺 ANALOG DEVICES  ADCMP552BRQZ  芯片, 比较器, 单路, 500PS, QSOP-20 搜索库存
替代型号ADCMP552BRQZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ADCMP552BRQZ

品牌: ADI 亚德诺

封装: QSOP 20Pin 16mA

当前型号

ANALOG DEVICES  ADCMP552BRQZ  芯片, 比较器, 单路, 500PS, QSOP-20

当前型号

型号: ADCMP552BRQ

品牌: 亚德诺

封装: QSOP 20Pin 16mA

类似代替

单电源高速PECL比较器 Single Supply High Speed PECL Comparators

ADCMP552BRQZ和ADCMP552BRQ的区别
