AD5293BRUZ-50

AD5293BRUZ-50

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  AD5293BRUZ-50  芯片, 数字电位器, 易失性, 50KΩ, 1024, TSSOP-14

数字电位计(单,50KΩ),Analog Devices

### 数字电位计 - Analog Devices


得捷:
IC DGT POT 50KOHM 1024TP 14TSSOP


立创商城:
AD5293BRUZ-50


欧时:
Analog Devices AD5293BRUZ-50 50kΩ 1024位置 线性 数字电位计, 串行 - SPI接口, 14引脚 TSSOP封装


贸泽:
数字电位计 IC 1024-pos 1% w/SPI interface


艾睿:
Digital Potentiometer 50kOhm 1024POS Volatile 14-Pin TSSOP Tube


Chip1Stop:
Digital Potentiometer 1024POS 50KOhm Single 14-Pin TSSOP


Verical:
Digital Potentiometer 50kOhm 1024POS Volatile 14-Pin TSSOP Tube


Newark:
# ANALOG DEVICES  AD5293BRUZ-50  Volatile Digital Potentiometer, 50 kohm, Single, SPI, Linear, ± 1%, 9 V


罗切斯特:
Digital Potentiometer 1024POS 50kOhm Single 14-Pin TSSOP Tube


DeviceMart:
IC DGTL POT 1024POS 50K 14TSSOP


AD5293BRUZ-50中文资料参数规格
技术参数

电源电压DC 9.00V min

容差 ±1 %

供电电流 0.0001 mA

电路数 1

针脚数 14

电阻 50 kΩ

阻值偏差 ±1 %

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压Max 33 V

电源电压Min 9 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 105℃

温度系数 ±35 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

AD5293BRUZ-50引脚图与封装图
AD5293BRUZ-50引脚图

AD5293BRUZ-50引脚图

AD5293BRUZ-50封装图

AD5293BRUZ-50封装图

AD5293BRUZ-50电路图

AD5293BRUZ-50电路图

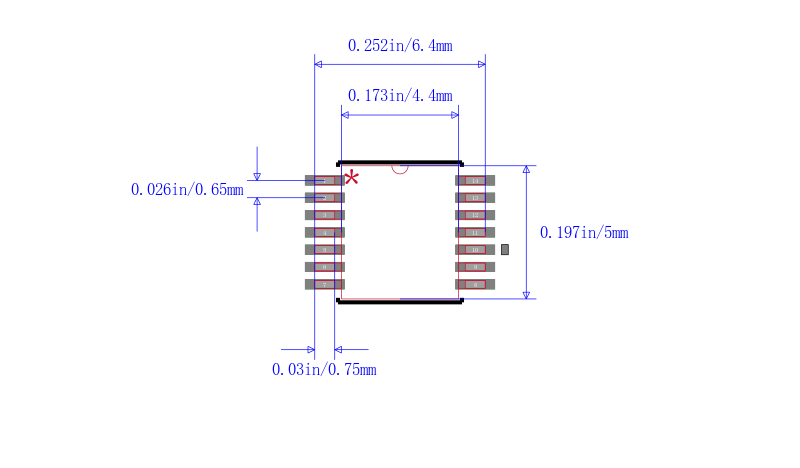

AD5293BRUZ-50封装焊盘图

AD5293BRUZ-50封装焊盘图

在线购买AD5293BRUZ-50
型号 制造商 描述 购买
AD5293BRUZ-50 ADI 亚德诺 ANALOG DEVICES  AD5293BRUZ-50  芯片, 数字电位器, 易失性, 50KΩ, 1024, TSSOP-14 搜索库存
替代型号AD5293BRUZ-50
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD5293BRUZ-50

品牌: ADI 亚德诺

封装: TSSOP 1per 14Pin

当前型号

ANALOG DEVICES  AD5293BRUZ-50  芯片, 数字电位器, 易失性, 50KΩ, 1024, TSSOP-14

当前型号

型号: AD5293BRUZ-50-RL7

品牌: 亚德诺

封装: TSSOP-14 14Pin

类似代替

单通道, 1024位, 1percent R-容差数字电位计 Single-Channel, 1024-Position, 1percent R-Tolerance Digital Potentiometer

AD5293BRUZ-50和AD5293BRUZ-50-RL7的区别
