AD5252BRUZ1

AD5252BRUZ1

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  AD5252BRUZ1  非易失性数字电位器, 1 kohm, 双, I2C, 串行, 线性, ± 30%, 2.7 V

数字电位计（双），Analog Devices


得捷:
IC DGTL POT 1KOHM 256TAP 14TSSOP


立创商城:
AD5252BRUZ1


欧时:
Analog Devices AD5252BRUZ1 2通道 1kΩ 256位置 线性 数字电位计 , 支持多种控制接口, 14引脚


e络盟:
非易失性数字电位器, 1 kohm, 双, I2C, 串行, 线性, ± 30%, 2.7 V


艾睿:
Digital Potentiometer 1kOhm 256POS Non-Volatile Linear 14-Pin TSSOP Tube


安富利:
Digital Potentiometer 256POS 1KOhm Dual 14-Pin TSSOP


Chip1Stop:
Digital Potentiometer 256POS 1kOhm Dual 14-Pin TSSOP Tube


Verical:
Digital Potentiometer 1kOhm 256POS Non-Volatile Linear 14-Pin TSSOP Tube


Newark:
Non Volatile Digital Potentiometer, 1 kohm, Dual, I2C, Serial, Linear, ± 30%, 2.7 V


罗切斯特:
AD5252 - Dual 256-Position I2C Non-Volatile Memory Digital Potentiometer


DeviceMart:
IC DGTL POT DUAL 1K I2C 14-TSSOP


AD5252BRUZ1中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±30 %

供电电流 0.005 mA

电路数 2

通道数 2

针脚数 256

时钟频率 400kHz max

电阻 1 kΩ

阻值偏差 ±30 %

静态电流 5.00 µA

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±650 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 RF Communications, Power Management, 传感与仪器, RF Communications, Power Management, Sensing & Instrumentation, 射频通信, Sensing & Instrumentation, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

AD5252BRUZ1引脚图与封装图

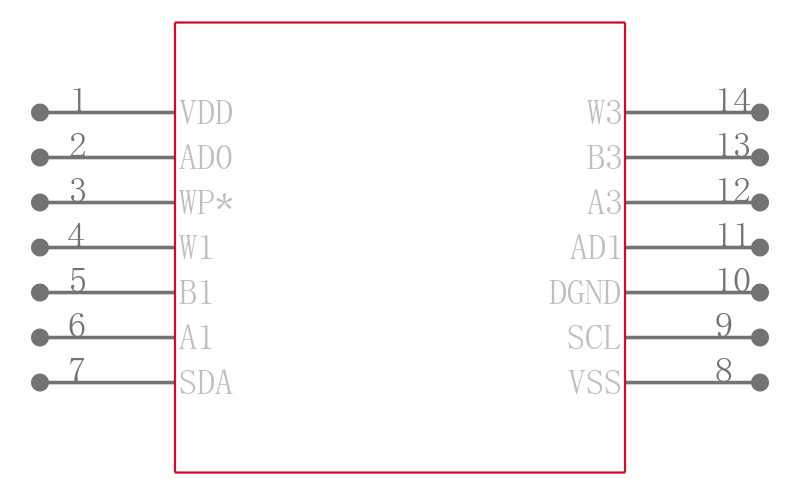

AD5252BRUZ1引脚图

AD5252BRUZ1引脚图

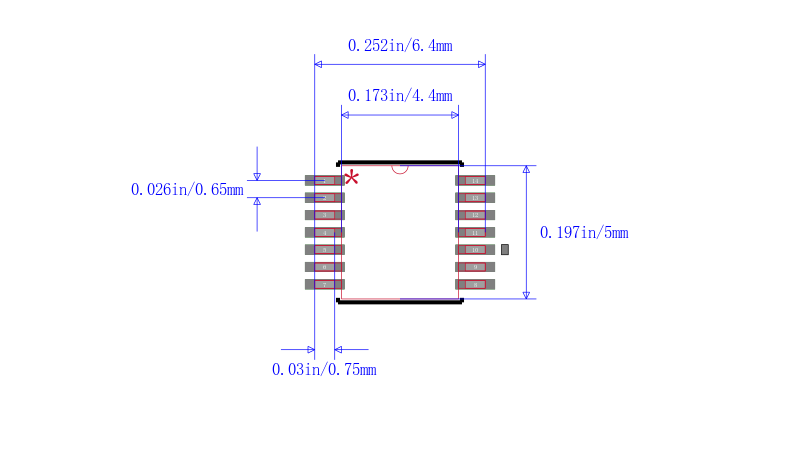

AD5252BRUZ1封装图

AD5252BRUZ1封装图

AD5252BRUZ1电路图

AD5252BRUZ1电路图

AD5252BRUZ1封装焊盘图

AD5252BRUZ1封装焊盘图

在线购买AD5252BRUZ1
型号 制造商 描述 购买
AD5252BRUZ1 ADI 亚德诺 ANALOG DEVICES  AD5252BRUZ1  非易失性数字电位器, 1 kohm, 双, I2C, 串行, 线性, ± 30%, 2.7 V 搜索库存
替代型号AD5252BRUZ1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5252BRUZ1

品牌： ADI 亚德诺

封装： TSSOP 1kohms 30per 14Pin 65ppm/deg C

当前型号

ANALOG DEVICES  AD5252BRUZ1  非易失性数字电位器, 1 kohm, 双, I2C, 串行, 线性, ± 30%, 2.7 V

当前型号

型号： AD5252BRU1

品牌： 亚德诺

封装： TSSOP-14 1kohms 30per 14Pin 650ppm/deg C

类似代替

双64和256位I2C非易失性存储器数字电位器 Dual 64-and 256-Position I2C Nonvolatile Memory Digital Potentiometers

AD5252BRUZ1和AD5252BRU1的区别

型号： AD5252BRUZ1-RL7

品牌： 亚德诺

封装： TSSOP 1kohms 14Pin 650ppm/deg C

类似代替

双64 / 256位I2C非易失性存储器数字电位器 Dual 64-/256-Position I2C Nonvolatile Memory Digital Potentiometers

AD5252BRUZ1和AD5252BRUZ1-RL7的区别

型号： AD5252BRU1-RL7

品牌： 亚德诺

封装： 14-TSSOP 1kohms 14Pin 650ppm/deg C

类似代替

双64和256位I2C非易失性存储器数字电位器 Dual 64-and 256-Position I2C Nonvolatile Memory Digital Potentiometers

AD5252BRUZ1和AD5252BRU1-RL7的区别
