ADG819BRTZ-REEL7

ADG819BRTZ-REEL7

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADG819BRTZ-REEL7  模拟开关, 单通道, SPDT, 1 放大器, 1.6 ohm, 1.8V 至 5.5V, SOT-23, 6 引脚

1 电路 IC 开关 2：1 600 毫欧 SOT-23-6


得捷:
IC SWITCH SPDT SOT23-6


立创商城:
ADG819BRTZ-REEL7


e络盟:
模拟开关, 单通道, 1 放大器, SPDT, 1.6 ohm, 1.8V 至 5.5V, SOT-23, 6 引脚


艾睿:
Analog Switch/Analog Multiplexer Single 2:1 Automotive 6-Pin SOT-23 T/R


安富利:
Analog Switch Single SPDT 6-Pin SOT-23 T/R


Chip1Stop:
Analog Switch Single SPDT Automotive 6-Pin SOT-23 T/R


Verical:
Analog Switch/Analog Multiplexer Single 2:1 Automotive 6-Pin SOT-23 T/R


Newark:
# ANALOG DEVICES  ADG819BRTZ-REEL7  Analog Switch, Single Channel, SPDT, 1 Channels, 1.6 ohm, 1.8V to 5.5V, SOT-23, 6 Pins


Win Source:
IC SWITCH SPDT SOT23-6


ADG819BRTZ-REEL7中文资料参数规格
技术参数

输出接口数 1

触点类型 SPDT

供电电流 1 nA

电路数 1

通道数 1

针脚数 6

位数 1

耗散功率 0.000005 W

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 17 MHz

电源电压 1.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-23-6

外形尺寸

封装 SOT-23-6

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Communications & Networking, 便携式器材, 通信与网络, Portable Devices, 计算机和计算机周边, Computers & Computer Peripherals, 电源管理

符合标准

RoHS标准

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

ADG819BRTZ-REEL7引脚图与封装图
ADG819BRTZ-REEL7引脚图

ADG819BRTZ-REEL7引脚图

ADG819BRTZ-REEL7封装图

ADG819BRTZ-REEL7封装图

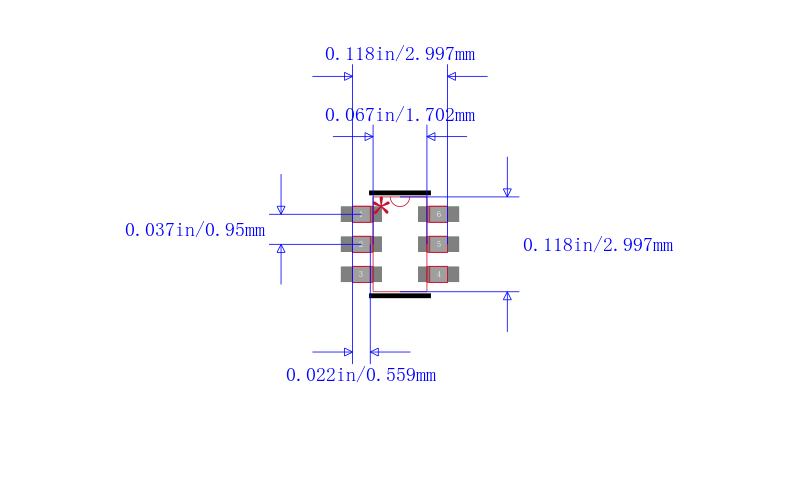

ADG819BRTZ-REEL7封装焊盘图

ADG819BRTZ-REEL7封装焊盘图

在线购买ADG819BRTZ-REEL7
型号 制造商 描述 购买
ADG819BRTZ-REEL7 ADI 亚德诺 ANALOG DEVICES  ADG819BRTZ-REEL7  模拟开关, 单通道, SPDT, 1 放大器, 1.6 ohm, 1.8V 至 5.5V, SOT-23, 6 引脚 搜索库存
替代型号ADG819BRTZ-REEL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADG819BRTZ-REEL7

品牌： ADI 亚德诺

封装： SOT-23 1Bit 6Pin

当前型号

ANALOG DEVICES  ADG819BRTZ-REEL7  模拟开关, 单通道, SPDT, 1 放大器, 1.6 ohm, 1.8V 至 5.5V, SOT-23, 6 引脚

当前型号

型号： ADG819BRTZ-500RL7

品牌： 亚德诺

封装： SOT-23 1Bit 6Pin

完全替代

ANALOG DEVICES  ADG819BRTZ-500RL7  模拟开关, SPDT, 1 放大器, 0.6 ohm, 1.8V 至 5.5V, SOT-23, 6 引脚

ADG819BRTZ-REEL7和ADG819BRTZ-500RL7的区别

型号： ADG820BRT-REEL7

品牌： 亚德诺

封装： SOT-23 1Bit 6Pin

完全替代

Analog Switch/Analog Multiplexer Single 2:1 Automotive 6Pin SOT-23 T/R

ADG819BRTZ-REEL7和ADG820BRT-REEL7的区别

型号： ADG619BRT-REEL

品牌： 亚德诺

封装： SOT-23 1Bit

类似代替

CMOS ， ±5 V / 5 V ， 4 I © ，单SPDT开关 CMOS, ±5 V/5 V, 4 Ω, Single SPDT Switches

ADG819BRTZ-REEL7和ADG619BRT-REEL的区别
