ADG736BRM-REEL7
数据手册.pdfADI(亚德诺)
电子元器件分类
ADG736BRM-REEL7中文资料参数规格
技术参数
输出接口数 4
触点类型 SPDT
供电电流 1 nA
电路数 2
通道数 2
位数 2
耗散功率 0.315 W
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
3dB带宽 200 MHz
耗散功率Max 315 mW
电源电压Max 5.5 V
电源电压Min 1.8 V
封装参数
安装方式 Surface Mount
引脚数 10
封装公制 SOP
封装 MSOP-10
外形尺寸
高度 0.85 mm
封装公制 SOP
封装 MSOP-10
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
ADG736BRM-REEL7引脚图与封装图
ADG736BRM-REEL7引脚图

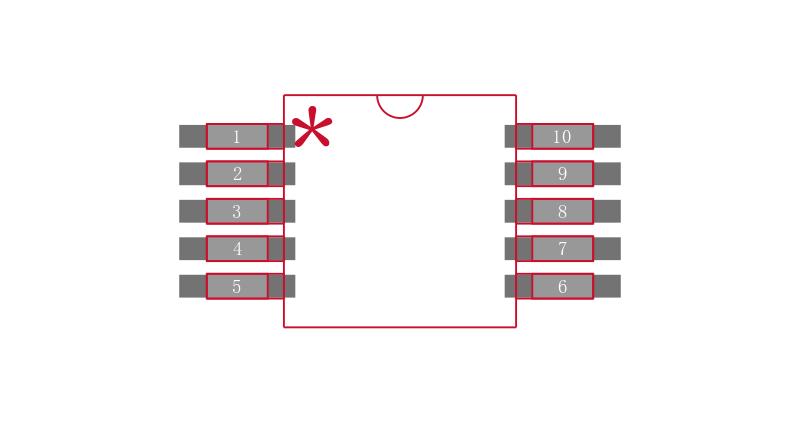

ADG736BRM-REEL7封装图
ADG736BRM-REEL7电路图
ADG736BRM-REEL7封装焊盘图
在线购买ADG736BRM-REEL7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ADG736BRM-REEL7 | ADI 亚德诺 | CMOS低压2.51 ©双路SPDT开关 CMOS Low Voltage 2.5 Ω Dual SPDT Switch | 搜索库存 |
替代型号ADG736BRM-REEL7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ADG736BRM-REEL7 品牌： ADI 亚德诺 封装： MSOP 10Pin | 当前型号 | CMOS低压2.51 ©双路SPDT开关 CMOS Low Voltage 2.5 Ω Dual SPDT Switch | 当前型号 |
| 型号： ADG736BRMZ-REEL7 品牌： 亚德诺 封装： MSOP 2Bit 10Pin | 完全替代 | ANALOG DEVICES ADG736BRMZ-REEL7 模拟开关, SPDT, 2 放大器, 4 ohm, 1.8V 至 5.5V, MSOP, 10 引脚 | ADG736BRM-REEL7和ADG736BRMZ-REEL7的区别 |
| 型号： ADG736BRM 品牌： 亚德诺 封装： MSOP-10 10Pin | 完全替代 | CMOS低电压4欧姆双通道单刀双掷开关 CMOS Low Voltage 4 ohm Dual SPDT Switch | ADG736BRM-REEL7和ADG736BRM的区别 |
| 型号： ADG736BRMZ-REEL 品牌： 亚德诺 封装： MSOP 2Bit 10Pin | 完全替代 | CMOS低压2.51 ©双路SPDT开关 CMOS Low Voltage 2.5 Ω Dual SPDT Switch | ADG736BRM-REEL7和ADG736BRMZ-REEL的区别 |
