ADG5433BRUZ-REEL7

ADG5433BRUZ-REEL7

数据手册.pdf
ADI(亚德诺) 主动器件

高电压闩锁防，​​三/四路SPDT开关 High Voltage Latch-Up Proof, Triple/Quad SPDT Switches

电路 IC 开关 2：1 14 欧姆 16-TSSOP


得捷:
IC SWITCH THREE SPDT 16TSSOP


立创商城:
ADG5433BRUZ-REEL7


艾睿:
Analog Switch Triple SPDT 16-Pin TSSOP T/R


Chip1Stop:
Analog Switch Triple SPDT 16-Pin TSSOP T/R


Verical:
Analog Switch Triple SPDT 16-Pin TSSOP T/R


Newark:
# ANALOG DEVICES  ADG5433BRUZ-REEL7  Analog Switch, Triple Channel, SPDT, 3 Channels, 14 ohm, 9V to 40V, TSSOP, 16 Pins


ADG5433BRUZ-REEL7中文资料参数规格
技术参数

输出接口数 6

电路数 3

通道数 3

耗散功率 1.4 mW

带宽 140 MHz

输入数 3

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 140 MHz

电源电压 9V ~ 40V

电源电压Max 40 V

电源电压Min 9 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/12/17

ADG5433BRUZ-REEL7引脚图与封装图

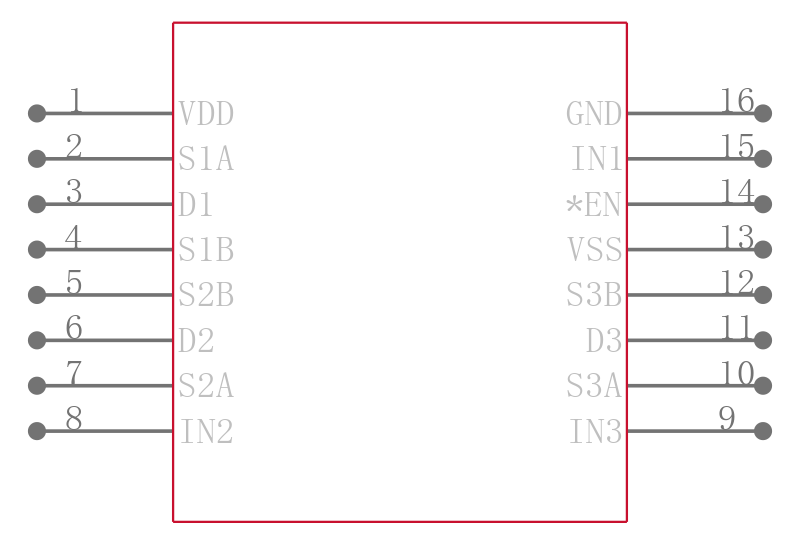

ADG5433BRUZ-REEL7引脚图

ADG5433BRUZ-REEL7引脚图

ADG5433BRUZ-REEL7封装图

ADG5433BRUZ-REEL7封装图

ADG5433BRUZ-REEL7电路图

ADG5433BRUZ-REEL7电路图

ADG5433BRUZ-REEL7封装焊盘图

ADG5433BRUZ-REEL7封装焊盘图

在线购买ADG5433BRUZ-REEL7
型号 制造商 描述 购买
ADG5433BRUZ-REEL7 ADI 亚德诺 高电压闩锁防，​​三/四路SPDT开关 High Voltage Latch-Up Proof, Triple/Quad SPDT Switches 搜索库存
替代型号ADG5433BRUZ-REEL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADG5433BRUZ-REEL7

品牌： ADI 亚德诺

封装： TSSOP 16Pin

当前型号

高电压闩锁防，​​三/四路SPDT开关 High Voltage Latch-Up Proof, Triple/Quad SPDT Switches

当前型号

型号： ADG5433BRUZ

品牌： 亚德诺

封装： TSSOP 16Pin

完全替代

ANALOG DEVICES  ADG5433BRUZ  模拟开关, 三通道, SPDT, 3 放大器, 14 ohm, 9V 至 40V, ± 9V 至 ± 22V, TSSOP, 16 引脚

ADG5433BRUZ-REEL7和ADG5433BRUZ的区别
