ADG441BNZ

ADG441BNZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADG441BNZ  模拟开关, 四通道, SPST, 4 放大器, 70 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚

双电源 ±5V 至 ±20V 模拟开关，ADG4xx 系列，Analog Devices


得捷:
IC SWITCH QUAD SPST 16DIP


欧时:
双电源 ±5V 至 ±20V 模拟开关，ADG4xx 系列，Analog Devices### 开关和多路复用器，Analog Devices


立创商城:
ADG441BNZ


贸泽:
模拟开关 IC LC2MOS Quad SPST


e络盟:
模拟开关, 四通道, 4 放大器, SPST, 70 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚


艾睿:
Analog Switch Quad SPST 16-Pin PDIP N Tube


Chip1Stop:
Analog Switch Quad SPST 16-Pin PDIP N Tube


Verical:
Analog Switch Quad SPST 16-Pin PDIP N Tube


罗切斯特:
ADG441 - QUAD SPST SWITCH


ADG441BNZ中文资料参数规格
技术参数

输出接口数 4

触点类型 SPST

供电电流 1 nA

电路数 4

通道数 4

针脚数 16

位数 4

耗散功率 0.47 W

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 470 mW

电源电压Max 16.5 V

电源电压Min 13.5 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20.07 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

ADG441BNZ引脚图与封装图
ADG441BNZ引脚图

ADG441BNZ引脚图

ADG441BNZ封装图

ADG441BNZ封装图

ADG441BNZ电路图

ADG441BNZ电路图

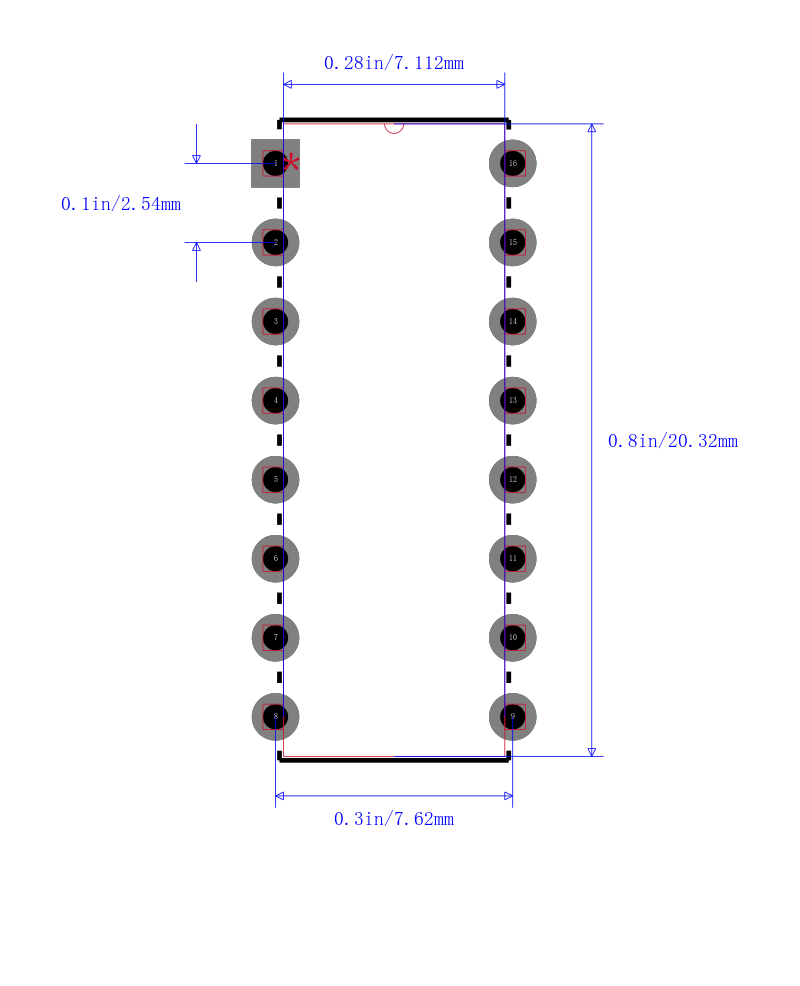

ADG441BNZ封装焊盘图

ADG441BNZ封装焊盘图

在线购买ADG441BNZ
型号 制造商 描述 购买
ADG441BNZ ADI 亚德诺 ANALOG DEVICES  ADG441BNZ  模拟开关, 四通道, SPST, 4 放大器, 70 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚 搜索库存
替代型号ADG441BNZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADG441BNZ

品牌： ADI 亚德诺

封装： SOIC 4Bit 16Pin

当前型号

ANALOG DEVICES  ADG441BNZ  模拟开关, 四通道, SPST, 4 放大器, 70 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚

当前型号

型号： ADG442BNZ

品牌： 亚德诺

封装： SOIC 4Bit 16Pin

完全替代

ANALOG DEVICES  ADG442BNZ  模拟开关, 四通道, SPST, 4 放大器, 110 ohm, 12V, ± 15V, DIP, 16 引脚

ADG441BNZ和ADG442BNZ的区别

型号： ADG442BN

品牌： 亚德诺

封装： DIP 4Bit 16Pin

完全替代

LC2MOS QUAD SPST开关 LC2MOS Quad SPST Switches

ADG441BNZ和ADG442BN的区别

型号： ADG441ABN

品牌： 亚德诺

封装： DIP 4Bit 16Pin

完全替代

IC,ANALOG SWITCH,QUAD,SPST,CMOS,DIP,16Pin,PLASTIC

ADG441BNZ和ADG441ABN的区别
