AD9508BCPZ

AD9508BCPZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9508BCPZ  芯片, 时钟扇出缓冲器, 1.65GHZ, 24LFCSP

时钟缓冲器,Analog Devices

### 时钟生成器/缓冲器


得捷:
IC CLK BUFF 1:4 1.65GHZ 24LFCSP


立创商城:
AD9508BCPZ


欧时:
Analog Devices ECL 系列 1输入 时钟分频器 缓冲器 AD9508BCPZ, CMOS, HSTL, LVDS输出, 差分模式, 24引脚


e络盟:
时钟缓冲器, I2C, SPI, 1.65 GHz, 2.375V-3.465V电源, 12输出, LFCSP-24


艾睿:
Clock Fanout Buffer 4-OUT 1-IN 1:4 24-Pin LFCSP EP Tray


安富利:
Clock Fanout Buffer 4-OUT 24-Pin LFCSP Tray


Chip1Stop:
Clock Multiplexer 4-OUT 24-Pin LFCSP EP Tray


Verical:
Clock Multiplexer 4-OUT 1-IN 1:4 24-Pin LFCSP EP Tray


AD9508BCPZ中文资料参数规格
技术参数

频率 1.65 GHz

电源电压DC 2.38V min

输出接口数 12

电路数 1

针脚数 24

占空比 61 %

最大占空比 61 %

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 3.465V

电源电压Max 3.465 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 LFCSP-24

外形尺寸

长度 4.1 mm

宽度 4.1 mm

高度 0.75 mm

封装 LFCSP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 Aerospace and Defense, Radar

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2013/06/20

海关信息

ECCN代码 EAR99

AD9508BCPZ引脚图与封装图

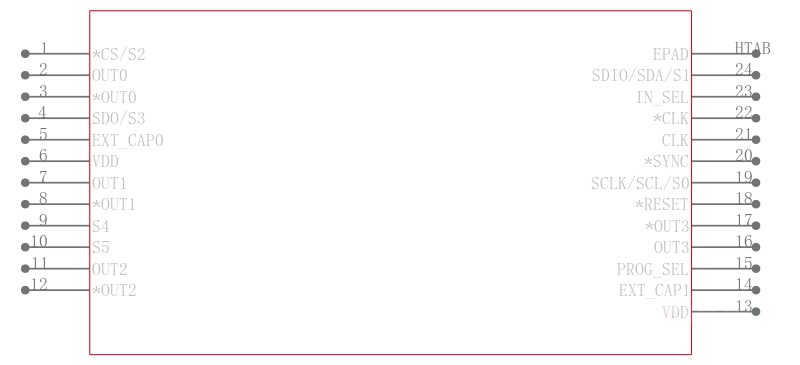

AD9508BCPZ引脚图

AD9508BCPZ引脚图

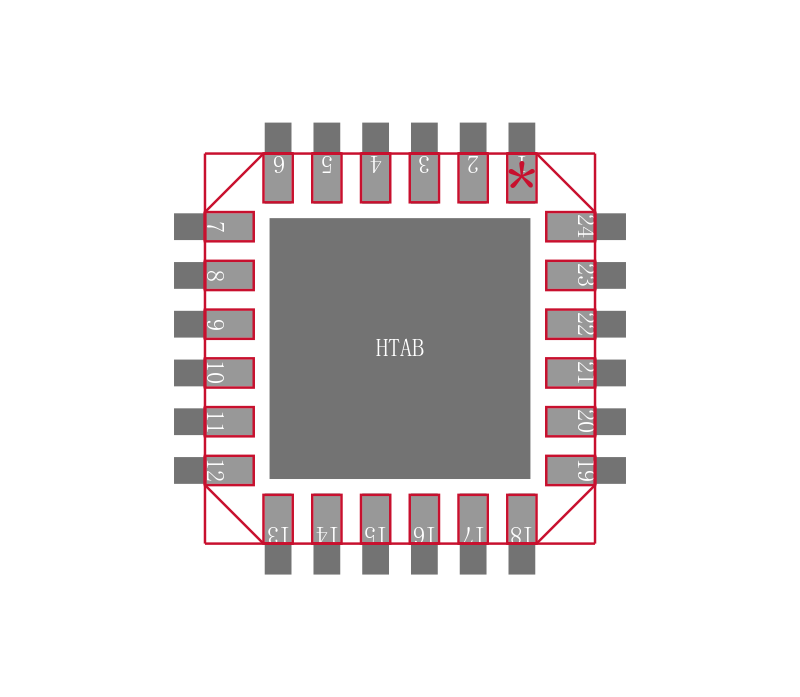

AD9508BCPZ封装图

AD9508BCPZ封装图

AD9508BCPZ电路图

AD9508BCPZ电路图

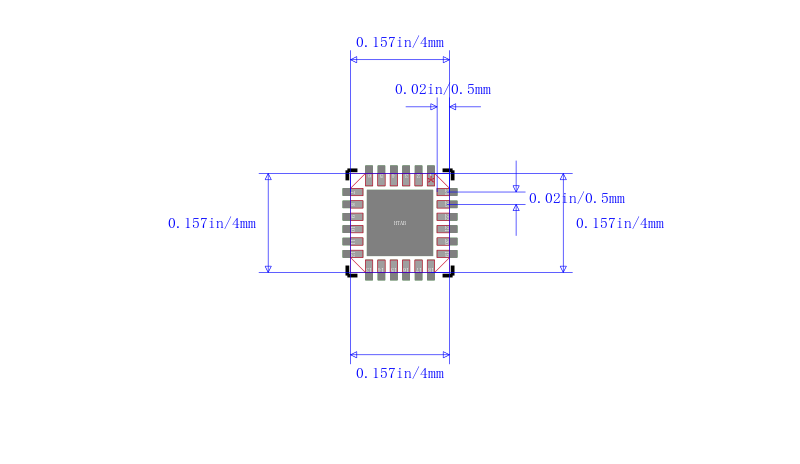

AD9508BCPZ封装焊盘图

AD9508BCPZ封装焊盘图

在线购买AD9508BCPZ
型号 制造商 描述 购买
AD9508BCPZ ADI 亚德诺 ANALOG DEVICES  AD9508BCPZ  芯片, 时钟扇出缓冲器, 1.65GHZ, 24LFCSP 搜索库存
替代型号AD9508BCPZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9508BCPZ

品牌: ADI 亚德诺

封装: LFCSP 24Pin 2.38V 12Output

当前型号

ANALOG DEVICES  AD9508BCPZ  芯片, 时钟扇出缓冲器, 1.65GHZ, 24LFCSP

当前型号

型号: AD9508BCPZ-REEL7

品牌: 亚德诺

封装: 24-WFQFN 24Pin

功能相似

1.65 GHz的时钟扇出缓冲器与输出分频器和延迟调整 1.65 GHz Clock Fanout Buffer with Output Dividers and Delay Adjust

AD9508BCPZ和AD9508BCPZ-REEL7的区别
