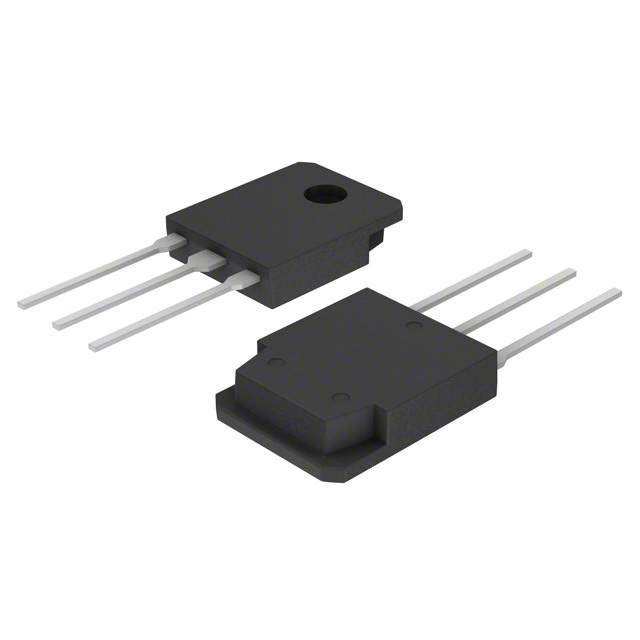

IXTH50N20
数据手册.pdf
IXYS Semiconductor
分立器件
IXTH50N20中文资料参数规格
技术参数
额定电压DC 200 V
额定电流 50.0 A
针脚数 3
漏源极电阻 0.045 Ω
极性 N-Channel
耗散功率 300 W
阈值电压 4 V
输入电容 4.60 nF
栅电荷 220 nC
漏源极电压Vds 200 V
连续漏极电流Ids 50.0 A
上升时间 15 ns
输入电容Ciss 4600pF @25VVds
下降时间 16 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 300W Tc
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-247-3
外形尺寸
封装 TO-247-3
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
IXTH50N20引脚图与封装图
暂无图片
在线购买IXTH50N20
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| IXTH50N20 | IXYS Semiconductor | IXYS SEMICONDUCTOR IXTH50N20 晶体管, MOSFET, N沟道, 50 A, 200 V, 45 mohm, 10 V, 4 V | 搜索库存 |
替代型号IXTH50N20
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IXTH50N20 品牌： IXYS Semiconductor 封装： TO-247-3 N-Channel 200V 50A 4.6nF | 当前型号 | IXYS SEMICONDUCTOR IXTH50N20 晶体管, MOSFET, N沟道, 50 A, 200 V, 45 mohm, 10 V, 4 V | 当前型号 |
| 型号： STW75NF20 品牌： 意法半导体 封装： TO-247 N-Channel 200V 47A 34mΩ | 功能相似 | STMICROELECTRONICS STW75NF20 晶体管, MOSFET, N沟道, 37 A, 200 V, 28 mohm, 10 V, 3 V | IXTH50N20和STW75NF20的区别 |
| 型号： STW40NF20 品牌： 意法半导体 封装： TO-247 N-Channel 200V 25A 45mΩ 2.5nF | 功能相似 | STMICROELECTRONICS STW40NF20 晶体管, MOSFET, N沟道, 40 A, 200 V, 0.038 ohm, 10 V, 3 V | IXTH50N20和STW40NF20的区别 |
| 型号： IRFP260MPBF 品牌： 国际整流器 封装： TO-247-3 N-Channel | 功能相似 | N沟道,200V,50A,40mΩ@10V | IXTH50N20和IRFP260MPBF的区别 |
