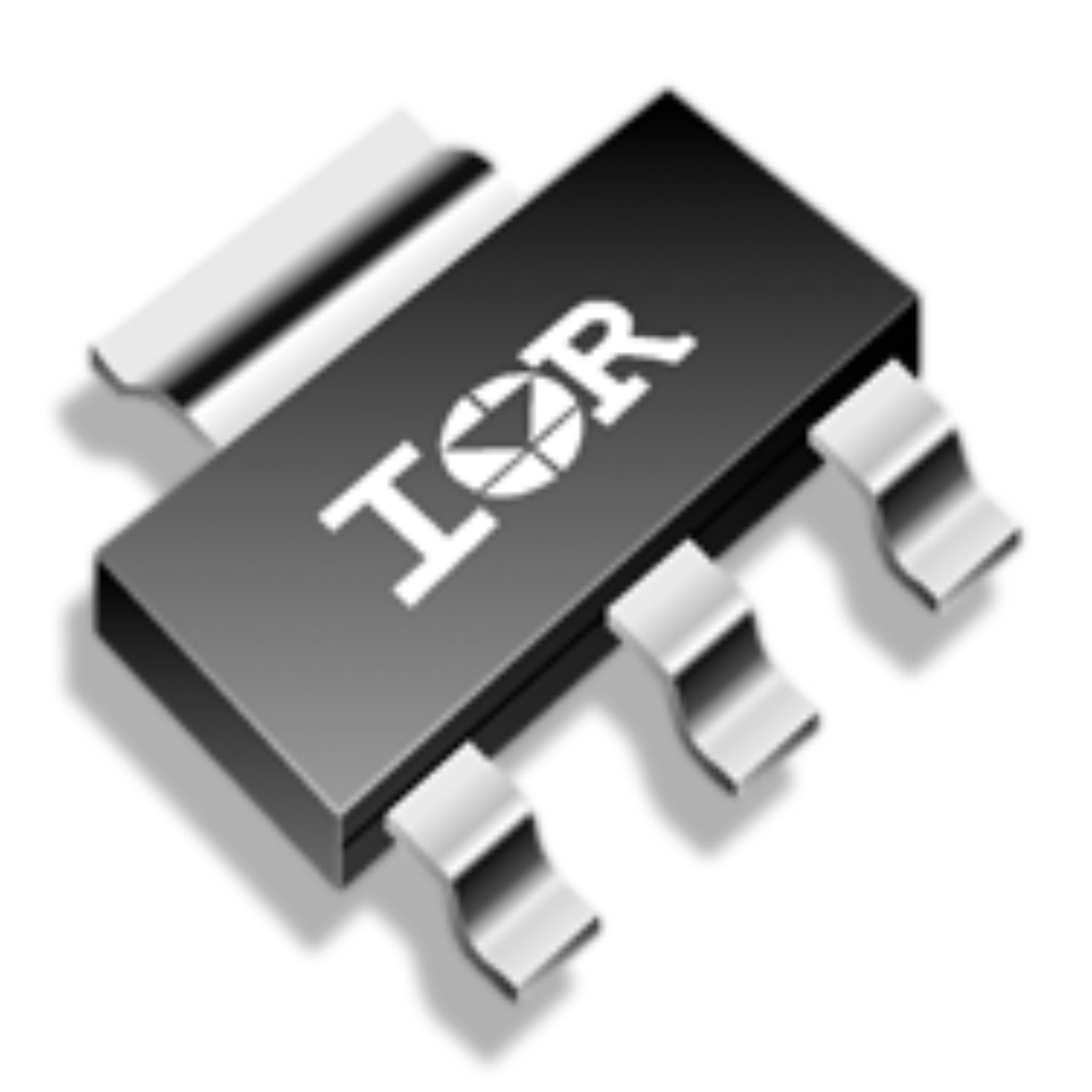

IRFL024Z
数据手册.pdfInfineon(英飞凌)
分立器件
IRFL024Z中文资料参数规格
技术参数
额定电压DC 55.0 V
额定电流 1.00 A
漏源极电阻 46.2 mΩ
极性 N-Channel
耗散功率 1W Ta
产品系列 IRFL024Z
漏源极电压Vds 55 V
漏源击穿电压 55.0V min
连续漏极电流Ids 5.10 A
上升时间 21.0 ns
输入电容Ciss 340pF @25VVds
耗散功率Max 1W Ta
封装参数
安装方式 Surface Mount
封装 TO-261-4
外形尺寸
封装 TO-261-4
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Load Switch High Side
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
IRFL024Z引脚图与封装图
暂无图片
替代型号IRFL024Z
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IRFL024Z 品牌： Infineon 英飞凌 封装： SOT-23 N-Channel 55V 5.1A 46.2mΩ | 当前型号 | SOT-223 N-CH 55V 5.1A | 当前型号 |
| 型号： IRFL024ZPBF 品牌： 英飞凌 封装： SOT-223 N-Channel 55V 5.1A | 类似代替 | INFINEON IRFL024ZPBF 晶体管, MOSFET, 汽车, N沟道, 5.1 A, 55 V, 0.0462 ohm, 10 V, 4 V | IRFL024Z和IRFL024ZPBF的区别 |
